Seite 22

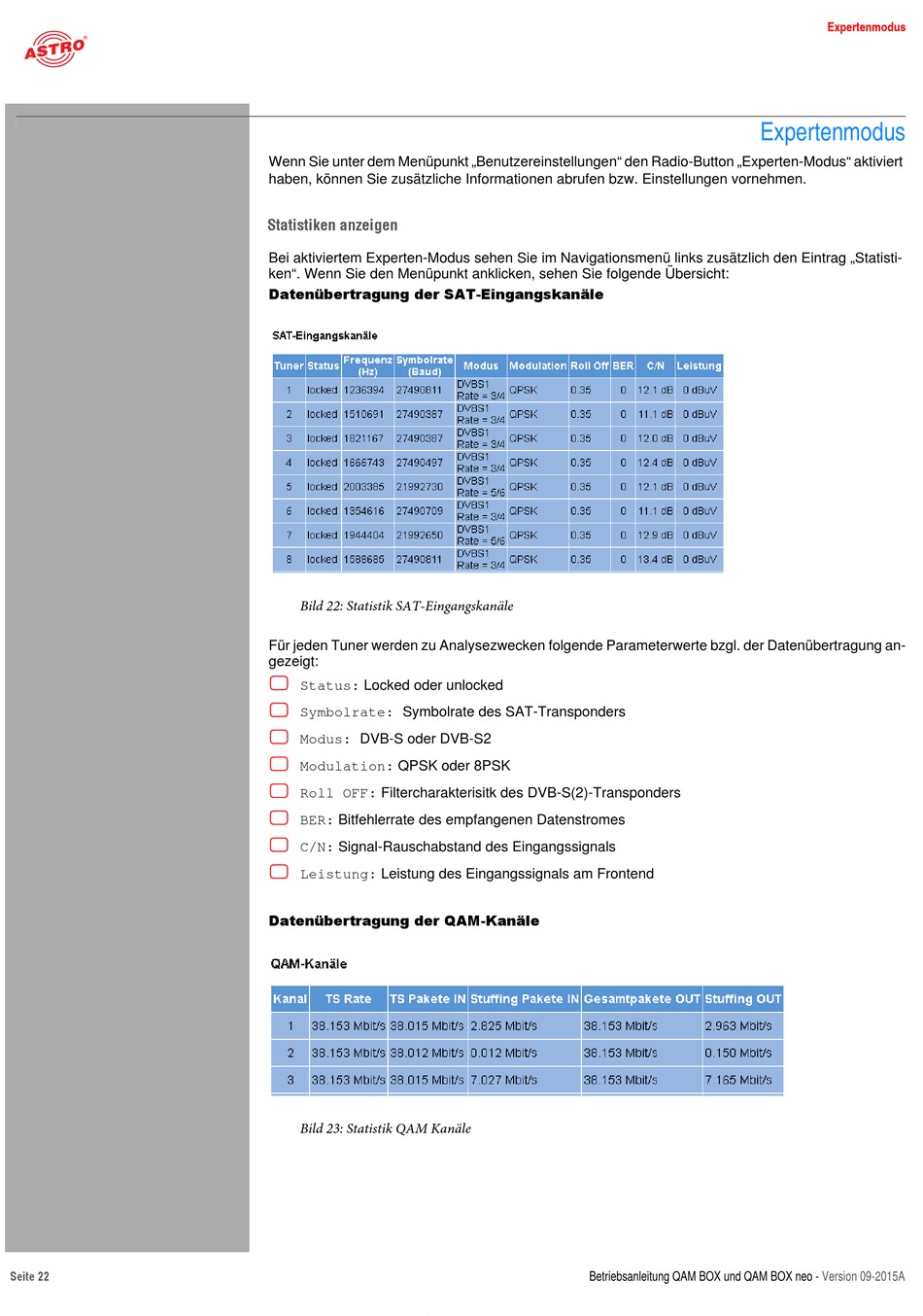

Wenn Sie unter dem Menüpunkt „Benutzereinstellungen" den Radio-Button „Experten-Modus" aktiviert
haben, können Sie zusätzliche Informationen abrufen bzw. Einstellungen vornehmen.
Statistiken anzeigen
Bei aktiviertem Experten-Modus sehen Sie im Navigationsmenü links zusätzlich den Eintrag „Statisti-
ken". Wenn Sie den Menüpunkt anklicken, sehen Sie folgende Übersicht:
Datenübertragung der SAT-Eingangskanäle
Bild 22: Statistik SAT-Eingangskanäle
Für jeden Tuner werden zu Analysezwecken folgende Parameterwerte bzgl. der Datenübertragung an-
gezeigt:
Status: Locked oder unlocked
Symbolrate: Symbolrate des SAT-Transponders
Modus: DVB-S oder DVB-S2
Modulation: QPSK oder 8PSK
Roll OFF: Filtercharakterisitk des DVB-S(2)-Transponders
BER: Bitfehlerrate des empfangenen Datenstromes
C/N: Signal-Rauschabstand des Eingangssignals
Leistung: Leistung des Eingangssignals am Frontend
Datenübertragung der QAM-Kanäle
Bild 23: Statistik QAM Kanäle
Expertenmodus
Betriebsanleitung QAM BOX und QAM BOX neo -
Expertenmodus
Version 09-2015A
