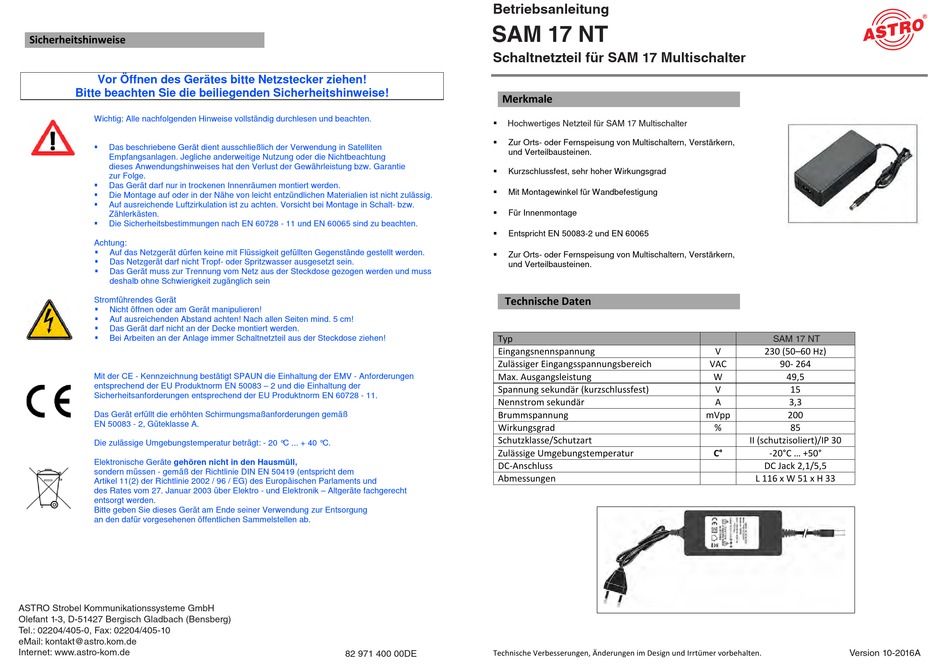

ASTRO SAM 17 NT Bedienungsanleitung

Bedienungsanleitung / User Manual
PSU 15 / 3,3 DC
Sicherheitshinweise
Vor Öffnen des Gerätes bitte Netzstecker ziehen!
Bitte beachten Sie die beiliegenden Sicherheitshinweise!
Wichtig: Alle nachfolgenden Hinweise vollständig durchlesen und beachten.

Das beschriebene Gerät dient ausschließlich der Verwendung in Satelliten
Empfangsanlagen. Jegliche anderweitige Nutzung oder die Nichtbeachtung
dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie
zur Folge.

Das Gerät darf nur in trockenen Innenräumen montiert werden.

Die Montage auf oder in der Nähe von leicht entzündlichen Materialien ist nicht zulässig.

Auf ausreichende Luftzirkulation ist zu achten. Vorsicht bei Montage in Schalt- bzw.
Zählerkästen.

Die Sicherheitsbestimmungen nach EN 60728 - 11 und EN 60065 sind zu beachten.
Achtung:

Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.

Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.

Das Gerät muss zur Trennung vom Netz aus der Steckdose gezogen werden und muss
deshalb ohne Schwierigkeit zugänglich sein
Stromführendes Gerät

Nicht öffnen oder am Gerät manipulieren!

Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!

Das Gerät darf nicht an der Decke montiert werden.

Bei Arbeiten an der Anlage immer Schaltnetzteil aus der Steckdose ziehen!
Mit der CE - Kennzeichnung bestätigt SPAUN die Einhaltung der EMV - Anforderungen
entsprechend der EU Produktnorm EN 50083 – 2 und die Einhaltung der
Sicherheitsanforderungen entsprechend der EU Produktnorm EN 60728 - 11.
Das Gerät erfüllt die erhöhten Schirmungsmaßanforderungen gemäß
EN 50083 - 2, Güteklasse A.
Die zulässige Umgebungstemperatur beträgt: - 20 ° C ... + 40 °C.
Elektronische Geräte gehören nicht in den Hausmüll,
sondern müssen - gemäß der Richtlinie DIN EN 50419 (entspricht dem
Artikel 11(2) der Richtlinie 2002 / 96 / EG) des Europäischen Parlaments und
des Rates vom 27. Januar 2003 über Elektro - und Elektronik – Altgeräte fachgerecht
entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung
an den dafür vorgesehenen öffentlichen Sammelstellen ab.
ASTRO Strobel Kommunikationssysteme GmbH
Olefant 1-3, D-51427 Bergisch Gladbach (Bensberg)
Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten. Re/V1_2 Wernigerode, 19.09.16
Tel.: 02204/405-0, Fax: 02204/405-10
eMail: kontakt@astro.kom.de
Internet: www.astro-kom.de
Betriebsanleitung
Bedienungsanleitung / User Manual
PSU 15 / 3,3 DC
SAM 17 NT
SAT-ZF Verteilsysteme
Schaltnetzteil für SAM 17 Multischalter
Schaltnetzteil
Merkmale
 Hochwertiges Netzteil für SAM 17 Multischalter
Hochwertiges Netzteil für SAT-ZF Verteilsysteme

Zur Orts- oder Fernspeisung von Multischaltern, Verstärkern,
und Verteilbausteinen.

Kurzschlussfest, sehr hoher Wirkungsgrad

Mit Montagewinkel für Wandbefestigung

Für Innenmontage

Entspricht EN 50083-2 und EN 60065

Zur Orts- oder Fernspeisung von Multischaltern, Verstärkern,
und Verteilbausteinen.
Technische Daten
Typ
Eingangsnennspannung
Zulässiger Eingangsspannungsbereich
Max. Ausgangsleistung
Spannung sekundär (kurzschlussfest)
Nennstrom sekundär
Brummspannung
Wirkungsgrad
Schutzklasse/Schutzart
Zulässige Umgebungstemperatur
DC-Anschluss
Abmessungen
Seite 4
82 971 400 00DE Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten. Re/V1_2 Wernigerode, 19.09.16
PSU 15 / 3,3 DC
SAM 17 NT
V 230 (50–60 Hz)
VAC 90- 264
W 49,5
V 15
A 3,3
mVpp 200
% 85
II (schutzisoliert)/IP 30
C° -20°C ... +50°
DC Jack 2,1/5,5
L 116 x W 51 x H 33
Version 10-2016A Seite 1
