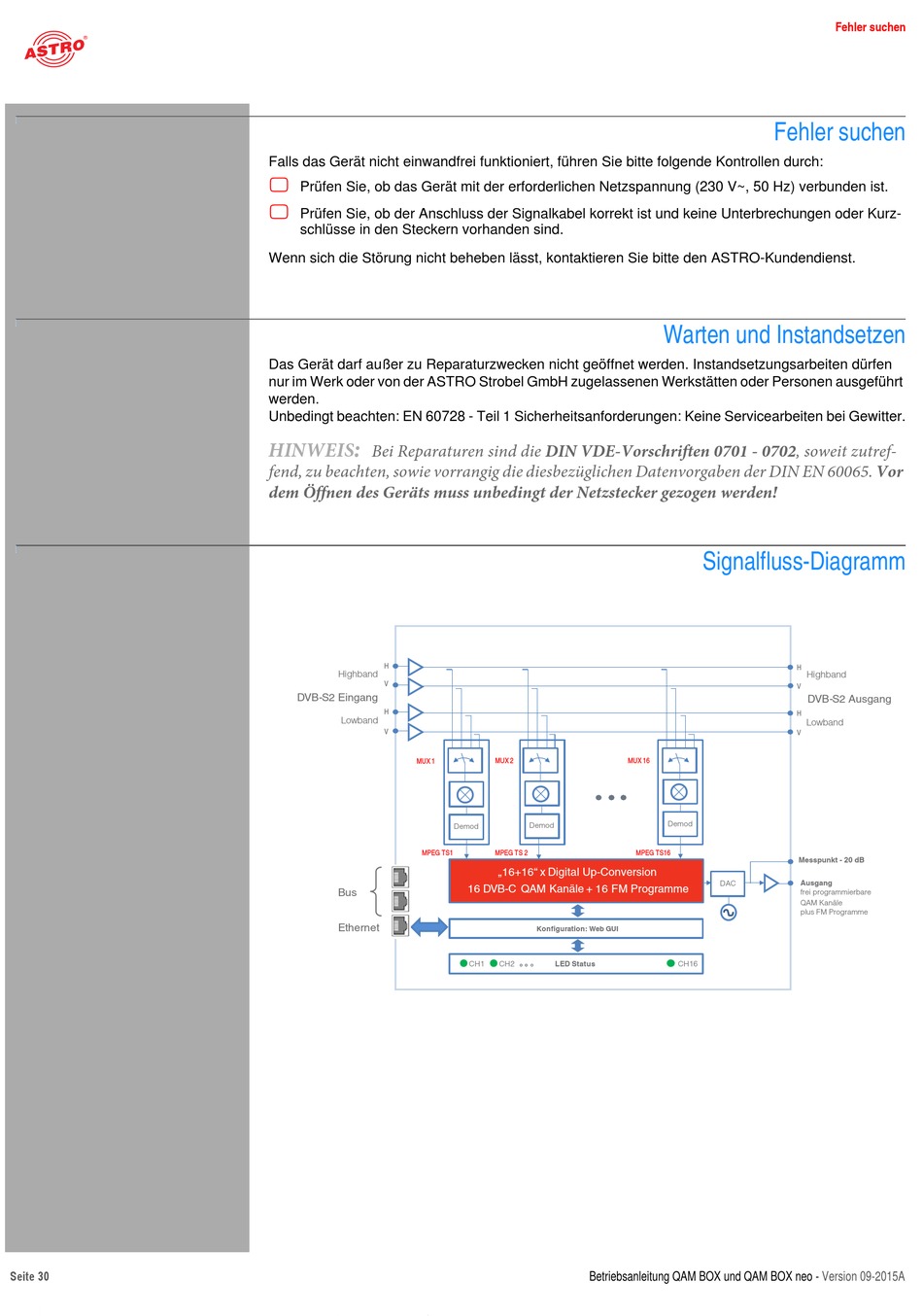

Seite 30
Falls das Gerät nicht einwandfrei funktioniert, führen Sie bitte folgende Kontrollen durch:
Prüfen Sie, ob das Gerät mit der erforderlichen Netzspannung (230 V~, 50 Hz) verbunden ist.
Prüfen Sie, ob der Anschluss der Signalkabel korrekt ist und keine Unterbrechungen oder Kurz-
schlüsse in den Steckern vorhanden sind.
Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst.
Das Gerät darf außer zu Reparaturzwecken nicht geöffnet werden. Instandsetzungsarbeiten dürfen
nur im Werk oder von der ASTRO Strobel GmbH zugelassenen Werkstätten oder Personen ausgeführt
werden.
Unbedingt beachten: EN 60728 - Teil 1 Sicherheitsanforderungen: Keine Servicearbeiten bei Gewitter.
:
HINWEIS
Bei Reparaturen sind die DIN VDE-Vorschriften 0701 - 0702, soweit zutref-
fend, zu beachten, sowie vorrangig die diesbezüglichen Datenvorgaben der DIN EN 60065. Vor
dem Öffnen des Geräts muss unbedingt der Netzstecker gezogen werden!
H
Highband
V
DVB-S2 Eingang
H
Lowband
V
MUX 1
MPEG TS1
Bus
Ethernet
MUX 2
MUX 16
Demod
Demod
MPEG TS 2
„16+16" x Digital Up-Conversion
16 DVB-C QAM Kanäle + 16 FM Programme
Konfiguration: Web GUI
CH1
CH2
LED Status
Betriebsanleitung QAM BOX und QAM BOX neo -
Fehler suchen
Warten und Instandsetzen
Signalfluss-Diagramm
H
Highband
V
DVB-S2 Ausgang
H
Lowband
V
Demod
MPEG TS16
Messpunkt - 20 dB
DAC
Ausgang
frei programmierbare
QAM Kanäle
plus FM Programme
CH16
Fehler suchen
Version 09-2015A
