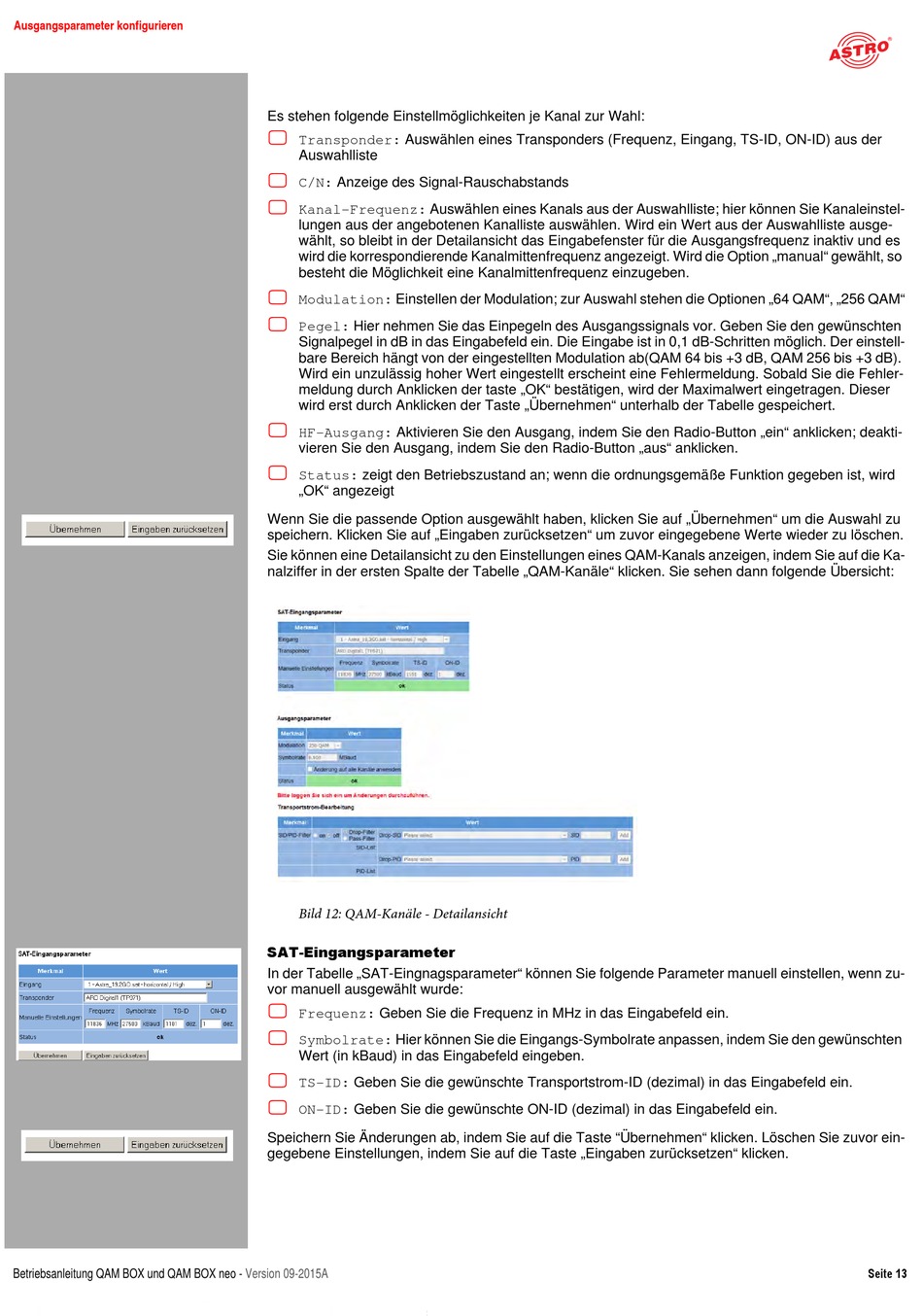

Ausgangsparameter konfigurieren
Betriebsanleitung QAM BOX und QAM BOX neo -
Es stehen folgende Einstellmöglichkeiten je Kanal zur Wahl:

Transponder: Auswählen eines Transponders (Frequenz, Eingang, TS-ID, ON-ID) aus der
Auswahlliste

C/N: Anzeige des Signal-Rauschabstands

Kanal-Frequenz: Auswählen eines Kanals aus der Auswahlliste; hier können Sie Kanaleinstel-
lungen aus der angebotenen Kanalliste auswählen. Wird ein Wert aus der Auswahlliste ausge-
wählt, so bleibt in der Detailansicht das Eingabefenster für die Ausgangsfrequenz inaktiv und es
wird die korrespondierende Kanalmittenfrequenz angezeigt. Wird die Option „manual" gewählt, so
besteht die Möglichkeit eine Kanalmittenfrequenz einzugeben.

Modulation: Einstellen der Modulation; zur Auswahl stehen die Optionen „64 QAM", „256 QAM"

Pegel: Hier nehmen Sie das Einpegeln des Ausgangssignals vor. Geben Sie den gewünschten
Signalpegel in dB in das Eingabefeld ein. Die Eingabe ist in 0,1 dB-Schritten möglich. Der einstell-
bare Bereich hängt von der eingestellten Modulation ab(QAM 64 bis +3 dB, QAM 256 bis +3 dB).
Wird ein unzulässig hoher Wert eingestellt erscheint eine Fehlermeldung. Sobald Sie die Fehler-
meldung durch Anklicken der taste „OK" bestätigen, wird der Maximalwert eingetragen. Dieser
wird erst durch Anklicken der Taste „Übernehmen" unterhalb der Tabelle gespeichert.

HF-Ausgang: Aktivieren Sie den Ausgang, indem Sie den Radio-Button „ein" anklicken; deakti-
vieren Sie den Ausgang, indem Sie den Radio-Button „aus" anklicken.

Status: zeigt den Betriebszustand an; wenn die ordnungsgemäße Funktion gegeben ist, wird
„OK" angezeigt
Wenn Sie die passende Option ausgewählt haben, klicken Sie auf „Übernehmen" um die Auswahl zu
speichern. Klicken Sie auf „Eingaben zurücksetzen" um zuvor eingegebene Werte wieder zu löschen.
Sie können eine Detailansicht zu den Einstellungen eines QAM-Kanals anzeigen, indem Sie auf die Ka-
nalziffer in der ersten Spalte der Tabelle „QAM-Kanäle" klicken. Sie sehen dann folgende Übersicht:
Bild 12: QAM-Kanäle - Detailansicht

SAT-Eingangsparameter

In der Tabelle „SAT-Eingnagsparameter" können Sie folgende Parameter manuell einstellen, wenn zu-
vor manuell ausgewählt wurde:

Frequenz: Geben Sie die Frequenz in MHz in das Eingabefeld ein.

Symbolrate: Hier können Sie die Eingangs-Symbolrate anpassen, indem Sie den gewünschten
Wert (in kBaud) in das Eingabefeld eingeben.

TS-ID: Geben Sie die gewünschte Transportstrom-ID (dezimal) in das Eingabefeld ein.

ON-ID: Geben Sie die gewünschte ON-ID (dezimal) in das Eingabefeld ein.
Speichern Sie Änderungen ab, indem Sie auf die Taste "Übernehmen" klicken. Löschen Sie zuvor ein-
gegebene Einstellungen, indem Sie auf die Taste „Eingaben zurücksetzen" klicken.
Version 09-2015A Seite 13
