ASTRO QAM BOX Betriebsanleitung Seite 27

Software-Update und Konfigurationsdateien
Betriebsanleitung QAM BOX und QAM BOX neo -
Firmware-Update über (T)FTP installieren

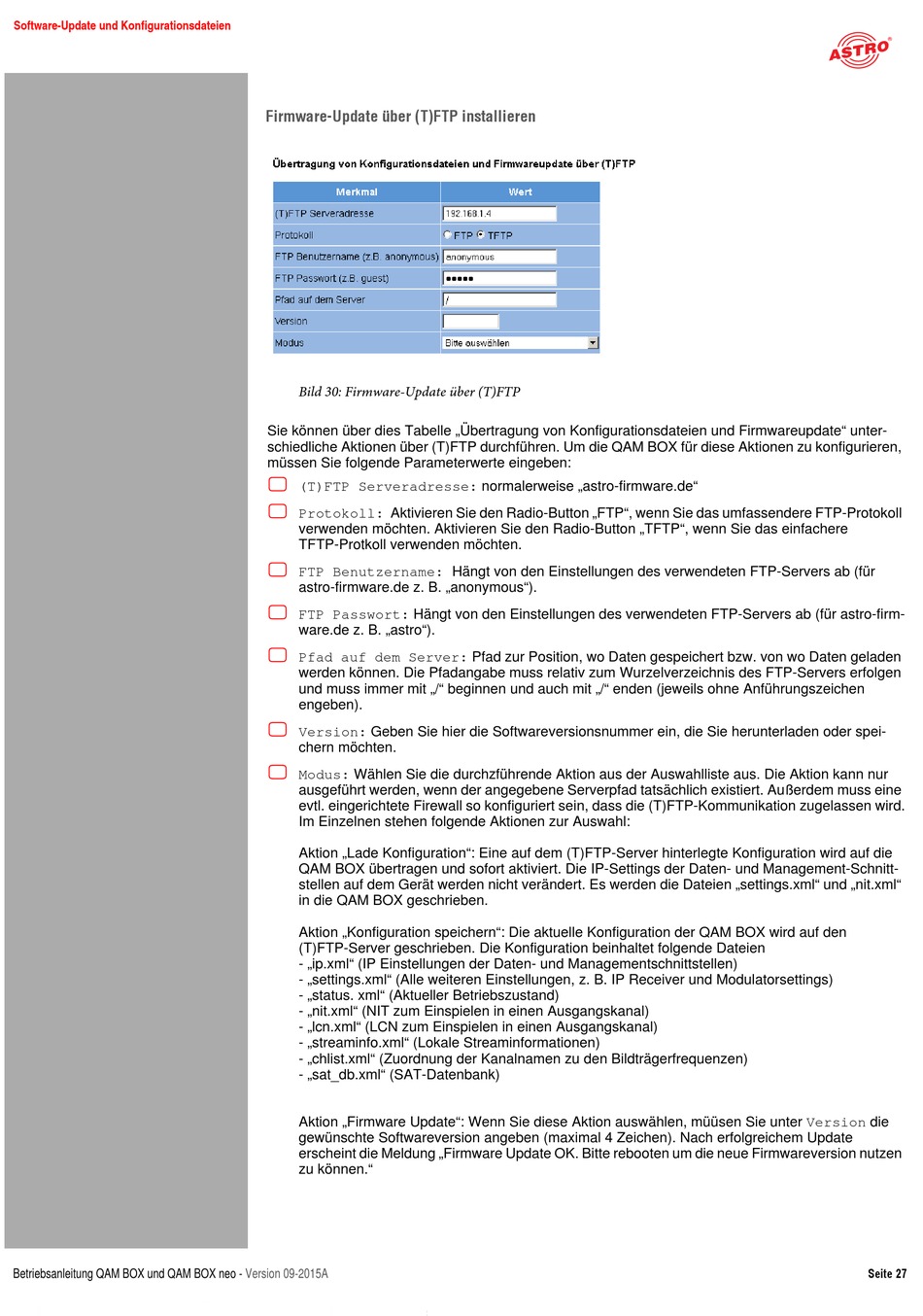

Bild 30: Firmware-Update über (T)FTP
Sie können über dies Tabelle „Übertragung von Konfigurationsdateien und Firmwareupdate" unter-
schiedliche Aktionen über (T)FTP durchführen. Um die QAM BOX für diese Aktionen zu konfigurieren,
müssen Sie folgende Parameterwerte eingeben:

(T)FTP Serveradresse: normalerweise „astro-firmware.de"

Protokoll: Aktivieren Sie den Radio-Button „FTP", wenn Sie das umfassendere FTP-Protokoll
verwenden möchten. Aktivieren Sie den Radio-Button „TFTP", wenn Sie das einfachere
TFTP-Protkoll verwenden möchten.

FTP Benutzername: Hängt von den Einstellungen des verwendeten FTP-Servers ab (für
astro-firmware.de z. B. „anonymous").

FTP Passwort: Hängt von den Einstellungen des verwendeten FTP-Servers ab (für astro-firm-
ware.de z. B. „astro").

Pfad auf dem Server: Pfad zur Position, wo Daten gespeichert bzw. von wo Daten geladen
werden können. Die Pfadangabe muss relativ zum Wurzelverzeichnis des FTP-Servers erfolgen
und muss immer mit „/" beginnen und auch mit „/" enden (jeweils ohne Anführungszeichen
engeben).

Version: Geben Sie hier die Softwareversionsnummer ein, die Sie herunterladen oder spei-
chern möchten.

Modus: Wählen Sie die durchzführende Aktion aus der Auswahlliste aus. Die Aktion kann nur
ausgeführt werden, wenn der angegebene Serverpfad tatsächlich existiert. Außerdem muss eine
evtl. eingerichtete Firewall so konfiguriert sein, dass die (T)FTP-Kommunikation zugelassen wird.
Im Einzelnen stehen folgende Aktionen zur Auswahl:
Aktion „Lade Konfiguration": Eine auf dem (T)FTP-Server hinterlegte Konfiguration wird auf die
QAM BOX übertragen und sofort aktiviert. Die IP-Settings der Daten- und Management-Schnitt-
stellen auf dem Gerät werden nicht verändert. Es werden die Dateien „settings.xml" und „nit.xml"
in die QAM BOX geschrieben.
Aktion „Konfiguration speichern": Die aktuelle Konfiguration der QAM BOX wird auf den
(T)FTP-Server geschrieben. Die Konfiguration beinhaltet folgende Dateien
- „ip.xml" (IP Einstellungen der Daten- und Managementschnittstellen)
- „settings.xml" (Alle weiteren Einstellungen, z. B. IP Receiver und Modulatorsettings)
- „status. xml" (Aktueller Betriebszustand)
- „nit.xml" (NIT zum Einspielen in einen Ausgangskanal)
- „lcn.xml" (LCN zum Einspielen in einen Ausgangskanal)
- „streaminfo.xml" (Lokale Streaminformationen)
- „chlist.xml" (Zuordnung der Kanalnamen zu den Bildträgerfrequenzen)
- „sat_db.xml" (SAT-Datenbank)
Aktion „Firmware Update": Wenn Sie diese Aktion auswählen, müüsen Sie unter Version die
gewünschte Softwareversion angeben (maximal 4 Zeichen). Nach erfolgreichem Update
erscheint die Meldung „Firmware Update OK. Bitte rebooten um die neue Firmwareversion nutzen
zu können."
Version 09-2015A Seite 27
