JUMPER EINSTELLUNG & ANSCHLÜSSE
J1 & J2:
USB 3.0 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
J4:
Wenn JP1 auf AUX gestellt ist, muss JP4 mit dem
Stromanschluss vom PC-Netzteil verbunden werden.
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC
1
2
3
4
ein- oder ausstecken!
+12V
GND
GND
+5V
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11092-2 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Jumper Einstellung und Anschlüsse JP1 & J4)
4.
Suchen Sie jetzt einen freien PCIe Steckplatz und stecken Sie die EX-11092-2 vorsichtig
in den ausgewählten PCIe Steckplatz ein. Beachten Sie, das die EX-11092-2 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die EX-11092-2 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008R2
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„SETUP" welches sich im Ordner „uPD720201_202" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
USB 2.0 Pin's
Einträge sehen:
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x/ 10/ Server 2012R2 / Server 2016
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11092-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

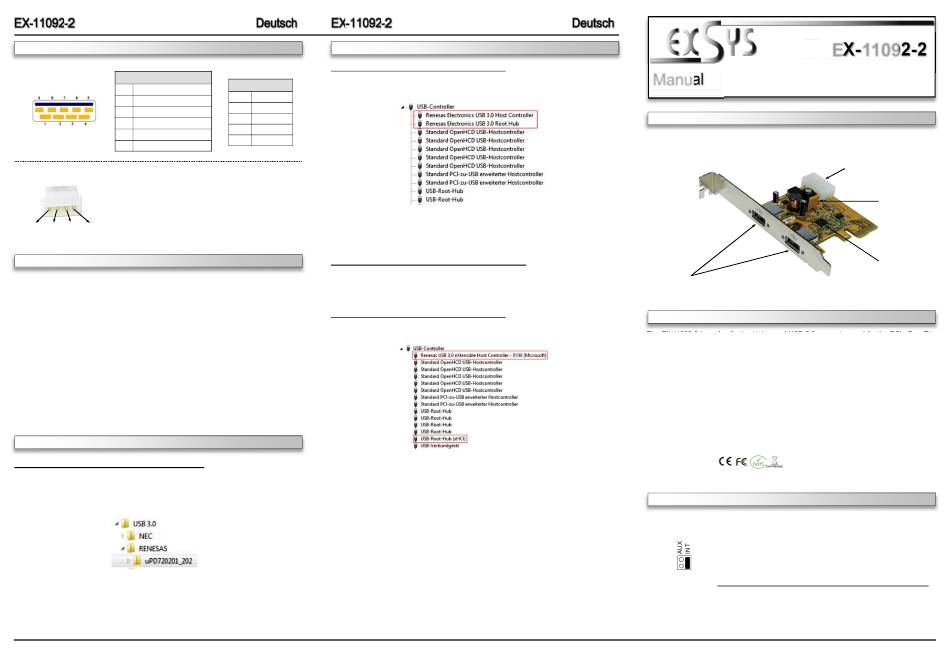

LAYOUT
J1 & J2:
2x external USB 3.0 A-Port
(screw lock)
DESCRIPTION & TECHNICAL INFORMATION
The EX-11092-2 is a plug & play high-speed USB 3.0 expansion card for the PCIe Bus. The
EX-11092-2 provides 2 external ports with 900mA power. There support the full power of
900mA at the two external ports, without the extra power from the PC power supply. It is also
possible the USB cable to be screwed to the USB ports. It uses data transfer rates up to 5Gbit/
s. The EX-11092-2 design fully utilize the Renesas chipset, which represents the latest in high
speed USB 3.0 interface technology. In combination with the fast PCI-Express bus it provides a
secure and very high data transfer on each single port. It supports all PCI-Express slots x1 to
x16. It supports all USB connections from 1.1 to 3.1. The EX-11092-2 is supplied with a low
profile bracket for narrow PC housings with a maximum height of 8cm.
Compatibility:
Operating Systems:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
JP1:
3
EX-11092-2
Manual
Vers. 1.4 / 21.09.17
PCI-Express x1 to x16
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
2x USB 3.0 A-Port external (screw lock), 1x 4-pin Molex
EX-11092-2, Low Profile Bracket, Driver CD, Manual
INT = Power 900mA from PCI-Express BUS (Factory Setting)
AUX = Power 900mA from PC power supply
(For safe direct power from PC power supply to provide sufficient power
for devices with high power consumption)
Then the Connector J4 must be connected with PC power supply!
4
J4:
4-pin Molex Power Connector
for PC Power Supply
JP1:
Jumper for select
the Power from
(Power Supply or
PCI-Express Bus)
Renesas Chip-Set
