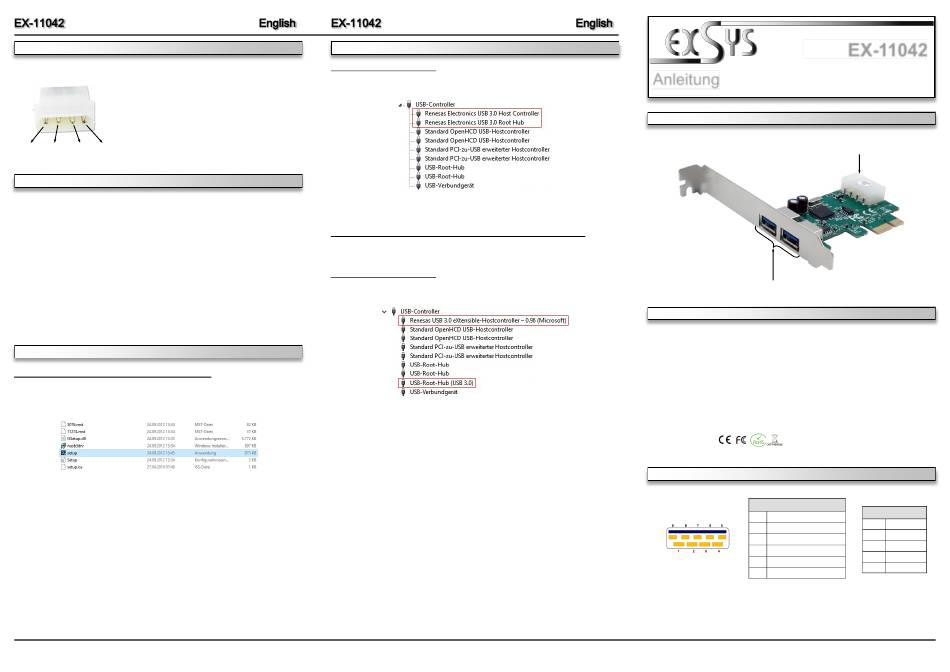

CONNECTORS
JP1:
For using the EX-11042 you need connect the card with the
PC power supply.
Please make sure you connect the plug in the right
direction!
Attention! Never connect or release the plug while the
PC is supplied with power!
1 +12V 2 GND 3 GND 4 +5V
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions for the EX-11042. Please refer your
computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Now install the power supply via the 4-Pin Molex power connector. (see at Connectors at JP1)
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows XP / Vista / 7 / Server 2003 & 2008R2
After starting Windows is recognizes a new "USB (Universal Serial Bus)-Controller". Laden
Sie bitte als erstes den Treiber auf unserer Homepage (www.exsys-shop.de) herunter. Starten
Sie die Anwendung „setup" welche sich im Ordner befindet (siehe Abbildung):
Follow the installation instructions and complete the installation.
Windows will now install automatically you right driver for your particular operating system. After
the installation the operating system detects the card and automatically install them.
5
DRIVER INSTALLATION
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
If you see this or a similar information the device is installed correctly.
Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
If you see this or a similar information the device is installed correctly.
6
Anleitung
Vers. 1.0 / 30.05.22
AUFBAU
JP1: 4-Pin Molex Power Anschluss für PC-Netzteil
J3 & J4: 2x externe USB 3.2 Gen 1 A-Buchse
BESCHREIBUNG & TECHNISCHE DATEN

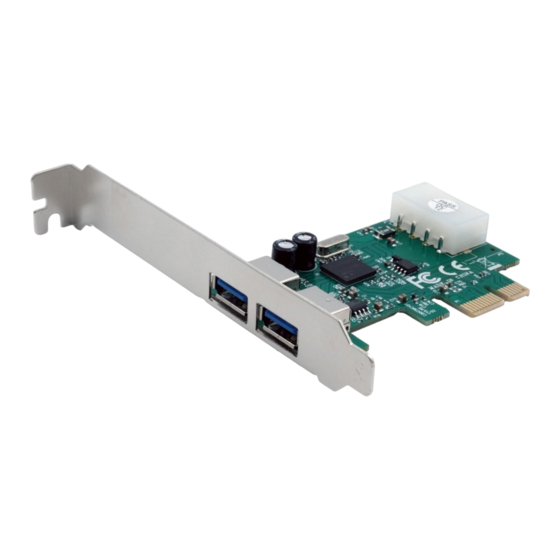

Die EX-11042 ist eine USB 3.2 Gen 1 PCIe Karte. Sie ist mit zwei externen Ports ausgestattet,
die jeweils 900mA Strom zu Verfügung stellen. Die EX-11042 benötigt über den 4-Pin Molex
Anschluss zusätzlichen Strom vom PC-Netzteil. Sie unterstützt alle PCIe Slots von x1 bis x16.
Der PCI-Express Bus unterstützt optimal die Leistung des schnellen NEC Chipsatz. Die EX-
11042 gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu
5Gbit pro Sekunde! Sie unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Mit der EX-11042 wird
ein Low Profile Bügel mitgeliefert für schmale PC-Gehäuse bis maximal 8cm Bauhöhe.
Kompatibilität: PCI-Express x1 bis x16
Betriebssysteme: Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx
Anschlüsse: 2x USB 3.2 Gen 1 A-Buchse extern, 1x 4-Pin Molex Power Anschluss
Lieferumfang: EX-11042, Low Profile Bügel, Anleitung
Zertifikate:
ANSCHLÜSSE
J3 & J4:
USB 3.2 Pin's
Pin Signal
5 SSTX+
6 SSTX-
7 GND
8 SSRX+
9 SSRX-
1
EX-11042
USB 2.0 Pin's
Pin Signal
1 VCC
2 DATA-
3 DATA+
4 GND
