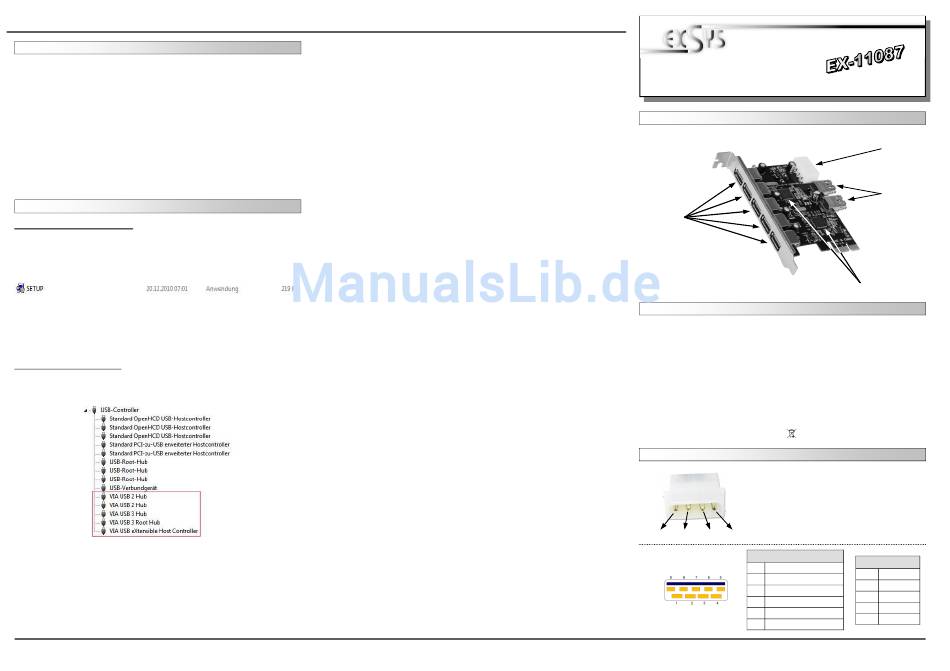

HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions for the EX-11087. Please refer your
computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Now install the power supply via the 4 pin molex connector. (see picture JP4)
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows 2003/ XP/ Vista/ 7:
After starting Windows is recognizes a new "USB (Universal Serial Bus)-Controller". Now
insert the driver CD into your CD-Rom drive (e.g. Drive D:) and then start the „SETUP"
(see picture):
Follow the installation instructions and complete the installation.
Windows will now install automatically you right driver for your particular operating system. After
the installation the operating system detects the card and automatically installs them.
CHECK INSTALLED DRIVER:
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entry's:
If you see this or a similar information the device is installed correctly.
5
EX- EX EX - - 11087 11087 11087
English English English
English English English
Bedienungsanleitung Bedienungsanleitung
Vers. 1.0 / 22.10.12
AUFBAU
J1:
5 x externe
USB 3.0 A-Buchse
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-11087 ist eine USB 3.0 PCI-Express Karte. Sie ist mit 5 externen und 2 internen Port's
ausgestattet, die jeweils 900mA Strom zu Verfügung stellen. Es werden alle PCI-Express Slots
von x1 bis x16 unterstützt. Der serielle PCI-Express Bus unterstützt optimal die Leistung des
schnellen VIA Chipsatz. Die EX-11087 gewährleistet so eine sichere Datenübertragung und
exzellente Performance von bis zu 5Gbit pro Sekunde! Es ist nicht möglich die I/O Adressen
und Interrupts manuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und
beim installieren des Betriebssystems automatisch vorgenommen werden. Sie unterstützt alle
USB Anschlüsse von 1.1 bis 3.0. Die EX-11087 benötigt zusätzlichen Strom vom PC-Netzteil,
um die volle Leistung von 900mA an den externen, sowie den internen Port's zu gewährleisten.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
JP4:
J1-J2:
6
PCI Express x1 bis x16
Windows 2003/ XP/ Vista/ 7
5x USB A-Buchse extern, 2x USB A-Buchse intern, 1x 4 pol Molex
EX-11087, Treiber CD, Anleitung
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
Um die EX-11087 zu betreiben, muss die Karte mit dem
Stromanschluss vom PC-Netzteil verbunden werden!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder
ausstecken!
1 +12V 2 GND 3 GND 4 +5V
USB 3.0 Pin's
Pin Signal
5 SSTX+
6 SSTX-
7 GND
8 SSRX+
9 SSRX-
1
JP4:
Anschluss für
Stecker vom
PC-Netzteil
J2:
2 x interne
USB 3.0
A-Buchse
VIA Chip-Set
USB 2.0 Pin's
Pin Signal
1 VCC
2 DATA-
3 DATA+
4 GND
