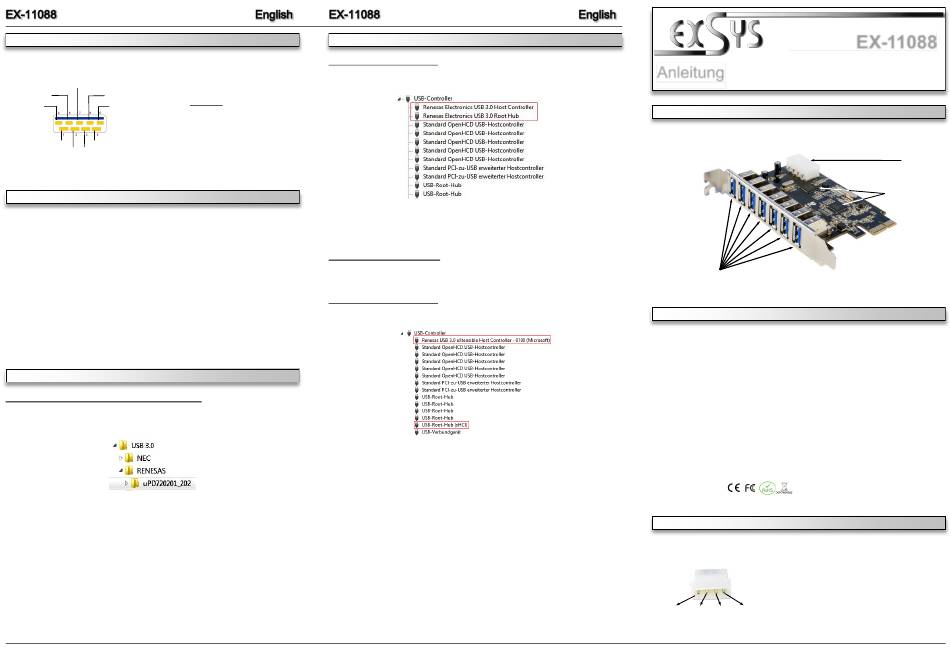

Exsys EX-11088 Anleitung

CONNECTORS
USB 3.1 (Gen1) A-Port:
GND_DRAIN
StdB_SSTX+ StdB_SSTX+
StdB_SSTX - StdB_SSTX -
VCC GND
D- D+
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions for the EX-11088. Please refer your
computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Now install the power supply via the 4 pin molex connector. (see picture J1)
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008 R2
After starting Windows is recognizes a new "USB (Universal Serial Bus)-Controller". Start the
„SETUP" file which is in the "uPD720201_202" folder (see picture):
Follow the installation instructions and complete the installation.
Windows will now install automatically you right driver for your particular operating system. After
the installation the operating system detects the card and automatically install them.
5
DRIVER INSTALLATION
CHECK INSTALLED DRIVER:
Open the >Device manager<. Now you should see at „USB-Controller" the following new en-
try's:
Attention!
Never plug in with
force or in wrong
direction.
If you see this or a similar information the device is installed correctly.
Windows 8 & Server 2012
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER:
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
If you see this or a similar information the device is installed correctly.
CON1-7: 7 x externe USB 3.0/3.1(Gen1) A-Buchse
Die EX-11088 ist eine USB 3.0/3.1(Gen1) PCI-Express Karte. Sie ist mit 7 externen Port's
ausgestattet, die jeweils 900mA Strom zu Verfügung stellen. Es werden alle PCI-Express Slots
von x1 bis x16 unterstützt. Der serielle PCI-Express Bus unterstützt optimal die Leistung des
schnellen Renesas Chipsatz. Die EX-11088 gewährleistet so eine sichere Datenübertragung
und exzellente Performance von bis zu 5Gbit pro Sekunde! Es ist nicht möglich die I/O Adres-
sen und Interrupts manuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und
beim installieren des Betriebssystems automatisch vorgenommen werden. Sie unterstützt alle
USB Anschlüsse von 1.1 bis 3.1. Die EX-11088 benötigt zusätzlichen Strom vom PC-Netzteil,
um die volle Leistung von 900mA an den externen Port's zu gewährleisten.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
J1:
6
Anleitung
Vers. 1.0 / 07.06.17
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN
PCI-Express x1 bis x16 & USB 1.1, 2.0, 3.0 & 3.1
Windows XP/ Vista/ 7/ 8/ Server 2003 & 2008 R2 & 2012
7x USB 3.0/3.1(Gen1) A-Buchse extern, 1x 4 pol Molex
EX-11088, Treiber CD, Anleitung
ANSCHLÜSSE
Um die EX-11088 zu betreiben, muss die Karte mit dem
Stromanschluss vom PC-Netzteil verbunden werden!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein
oder ausstecken!
1 +12V 2 GND 3 GND 4 +5V
1
EX-11088
J1:
Anschluss für
Stecker vom
PC-Netzteil
Renesas Chip-Set
