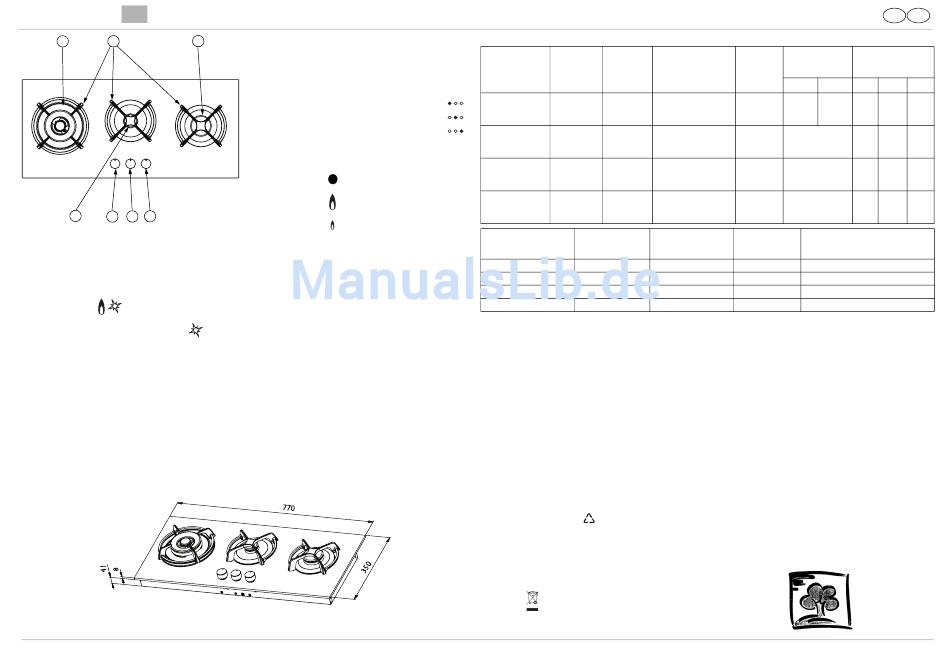

BETRIEBSANLEITUNG DER KOCHMULDE
NUTID HGA3K
DE
4
2 1
3
5 6 7
Betrieb der Gasbrenner mit Sicherheitsvorrichtung und elektrischer Zündung
Einschalten der Brenner:
• Drücken Sie den entsprechenden Einstellknopf und
drehen Sie ihn gegen den Uhrzeigersinn auf die Position
große Flamme .
• Halten Sie dabei den Einstellknopf gegen das Bedienfeld
gedrückt, bis der Brenner gezündet wird
Der Gasbrenner wird durch einen Funken aus der
Zündkerze entfacht.
• Halten Sie nach der Zündung den Knopf für 10
Sekunden gedrückt.
• Lassen Sie den Einstellknopf los.
Sollte der Brenner nicht gezündet werden, wiederholen Sie
die oben beschriebene Vorgangsweise.
EINBAUMASSE DER KOCHMULDE (mm)
HINWEIS: Bei Installation einer Abzugshaube über der Kochmulde entnehmen Sie den korrekten
Abstand bitte der Gebrauchsanleitung der Abzugshaube.
5019 619 01164/A
Abnehmbare Roste
1.
2. Triple-Crown-Brenner Wok
Hilfsbrenner
3.
Garbrenner
4.
Einstellknopf Triple-Crown-Brenner
5.
Einstellknopf Kleiner Brenner
6.
Einstellknopf Garbrenner
7.
Symbole
Ausgefüllter
Hahn geschlossen
Kreis
Große Flamme Maximale Öffnung/Gaszufuhr
Minimale Öffnung oder
Kleine Flamme
reduzierte Gaszufuhr
Hinweis:
Die Sicherheitsvorrichtung des Brenners unterbricht die
Gaszufuhr, falls die Gasflamme (durch plötzlichen Luftzug,
vorübergehende Unterbrechung der Gaszufuhr, Überlaufen
von Flüssigkeiten usw.) zufällig erlöschen sollte.
Die Vorrichtung darf höchstens für 15 Sekunden gedrückt
.
werden. Sollte der Brenner nach Ablauf dieser Zeit
erlöschen, warten Sie mindestens eine Minute, bevor Sie den
Brenner erneut zünden.
Wichtig:
Durch einen unsachgemäßen Gebrauch der Roste kann die
Kochmulde beschädigt werden: Legen Sie die Roste nicht
umgekehrt auf die Kochmulde und/oder lassen Sie sie auf der
Kochmulde schleifen.
Nicht verwenden sollten Sie:
• Grillroste aus Gusseisen, Töpfe und Pfannen aus Ton,
• Wärmeableiter in Form von Gittern oder Ähnlichem,
• einen Behälter auf zwei Flammen gleichzeitig (z. B.
Fischtopf).
Um die Kochmulde optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung aufmerksam durch und bewahren sie zur
DÜSENTABELLE
Gasart Brennertyp
Wok
ERDGAS
mittel
(Methan) G20
klein
Wok
ERDGAS
mittel
(Methan) G25
klein
FLÜSSIGES Wok
ERDÖLGAS mittel
(Butangas) G30 klein
FLÜSSIGES Wok
ERDÖLGAS mittel
(Propan) G31 klein
Gasart Modell-
Konfiguration
G20 20 mbar 3 Gas
G25 25 mbar 3 Gas
G30 28-30 mbar 3 Gas
G31 37 mbar 3 Gas
STROMVERSORGUNG: 230 V ~ 50 Hz
VOR DER INBETRIEBNAHME DER KOCHMULDE
Diese Anleitung gilt nur für die Länder, deren Symbol auf dem
Typenschild (unter der Kochmulde) aufgeführt ist.
Halten Sie das Verpackungsmaterial (Kunststoffbeutel,
•
Polystyrol usw.) von Kindern fern, da es eine mögliche
Gefahrenquelle darstellt.
Verwenden Sie ein für die Pflege von Edelstahl-
•
Kochmulden empfohlenes Reinigungsmittel und entfernen
Sie eventuelle Fettrückstände oder Lebensmittelreste.
Vergewissern Sie sich vor der Inbetriebnahme der
Kochmulde, dass alle eventuell angebrachten Etiketten
entfernt wurden.
UMWELTSCHUTZ
Verpackung
Das Verpackungsmaterial ist zu 100 % wiederverwertbar und
trägt das Recycling-Symbol (
Produkte
In Übereinstimmung mit den Anforderungen der
Europäischen Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte (WEEE) ist dieses Gerät mit einer
Markierung versehen. Durch eine angemessene Entsorgung
des Geräts trägt der Nutzer dazu bei, potentiell schädliche
Auswirkungen für Umwelt und Gesundheit zu vermeiden.
Das Symbol auf dem Gerät bzw. auf dem beiliegenden
Informationsmaterial weist darauf hin, dass dieses Gerät kein
normaler Haushaltsabfall ist, sondern in einer Sammelstelle
späteren Verwendung gut auf.
Bestimmungszweck
Düsenmar- Nennwärmeleistung Nenn-
kierung kW verbrauch
140 3,50 333 l/h
95 1,65 157 l/h
78 1,00 95 l/h
140 3,50 388 l/h
95 1,65 183 l/h
78 1,00 111 l/h
93 3,50 254 g/h
67 1,65 120 g/h
50 1,00 73 g/h
93 3,50 250 g/h
67 1,65 118 g/h
50 1,00 71 g/h
Nennwärmeleistung Gesamt-
kW Nennverbrauch
6,15 585 l/h
6,15 682 l/h
6,15 447 g/h
6,15 439 g/h
Überprüfen Sie das Gerät auf eventuelle Transportschäden.
•
• Achten Sie darauf, dass die Installation und die Strom-
und Gasanschlüsse von einer qualifizierten Fachkraft
unter Einhaltung der Herstellerangaben sowie der
geltenden örtlichen Sicherheitsvorschriften
ausgeführt werden.
für Elektro- und Elektronik-Altgeräte entsorgt werden muss.
Beachten Sie daher bei der Entsorgung die örtlichen
). Verordnungen zur Abfallbeseitigung.
Wenden Sie sich für weitere Informationen zur Behandlung,
Wiederverwertung und zum Recycling des Produktes an die
zuständige lokale Behörde, an die städtische Müllabfuhr oder
an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.
FR BE
KATEGORIE II2E+3+
Reduzierte Gasdruck
(mbar)
Wärmeleistung
kW
BE FR min. nom. max.
1,55 1,55
0,45 0,35 17 20 25
0,35 0,30
1,55
0,35 20 25 30
0,30
1,55
0,35 20 28-30 35
0,30
1,55
0,35 25 37 45
0,30
3
Für die Verbrennung von 1 m Gas
3
erforderliche Luftmenge (m )
9,52
8,187
30,94
23,80
