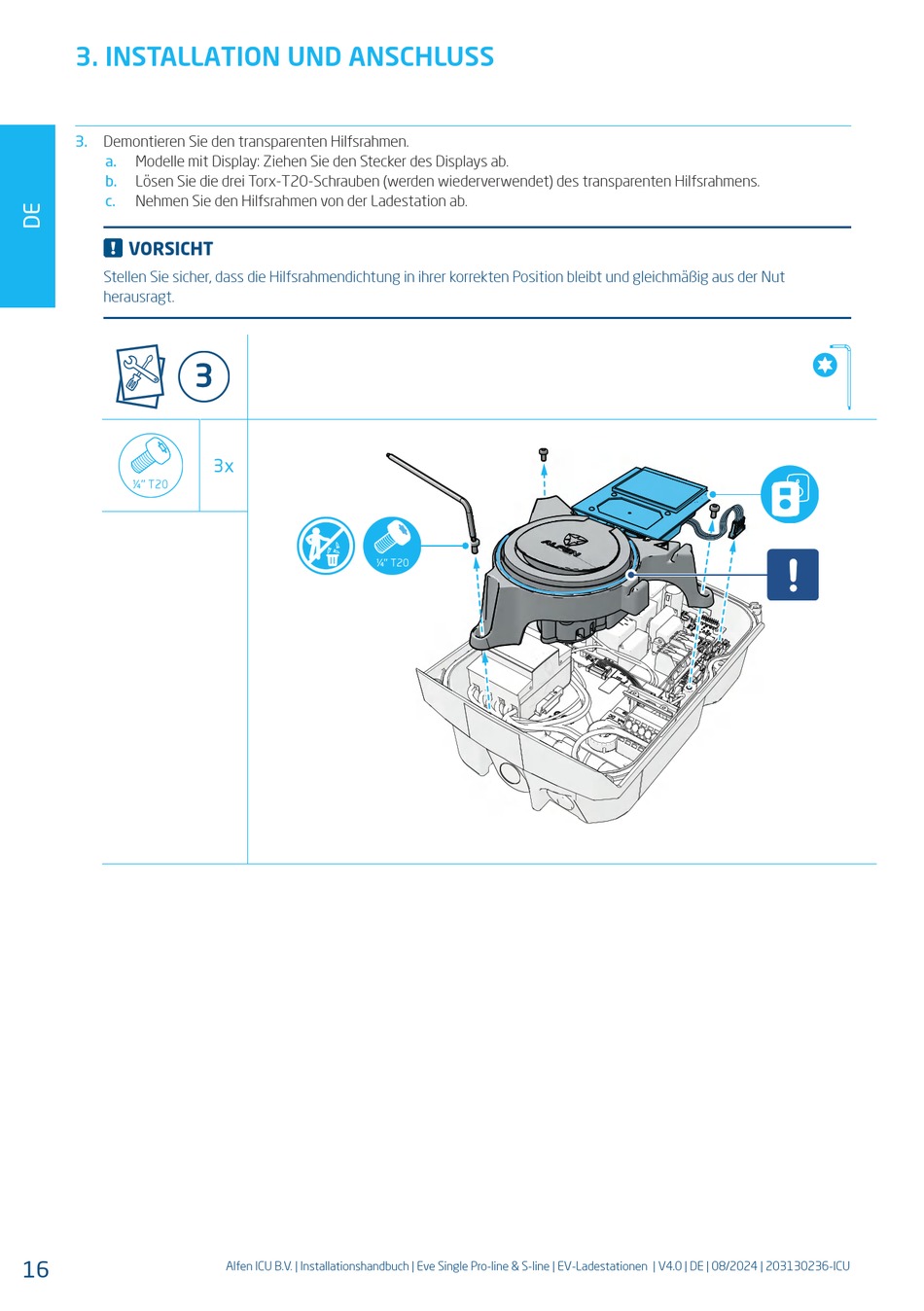

3. INSTALLATION UND ANSCHLUSS
3.
Demontieren Sie den transparenten Hilfsrahmen.
a.
Modelle mit Display: Ziehen Sie den Stecker des Displays ab.
b.
Lösen Sie die drei Torx-T20-Schrauben (werden wiederverwendet) des transparenten Hilfsrahmens.
c.
Nehmen Sie den Hilfsrahmen von der Ladestation ab.
VORSICHT
Stellen Sie sicher, dass die Hilfsrahmendichtung in ihrer korrekten Position bleibt und gleichmäßig aus der Nut
herausragt.
¼'' T20
16
3x
¼'' T20
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU
