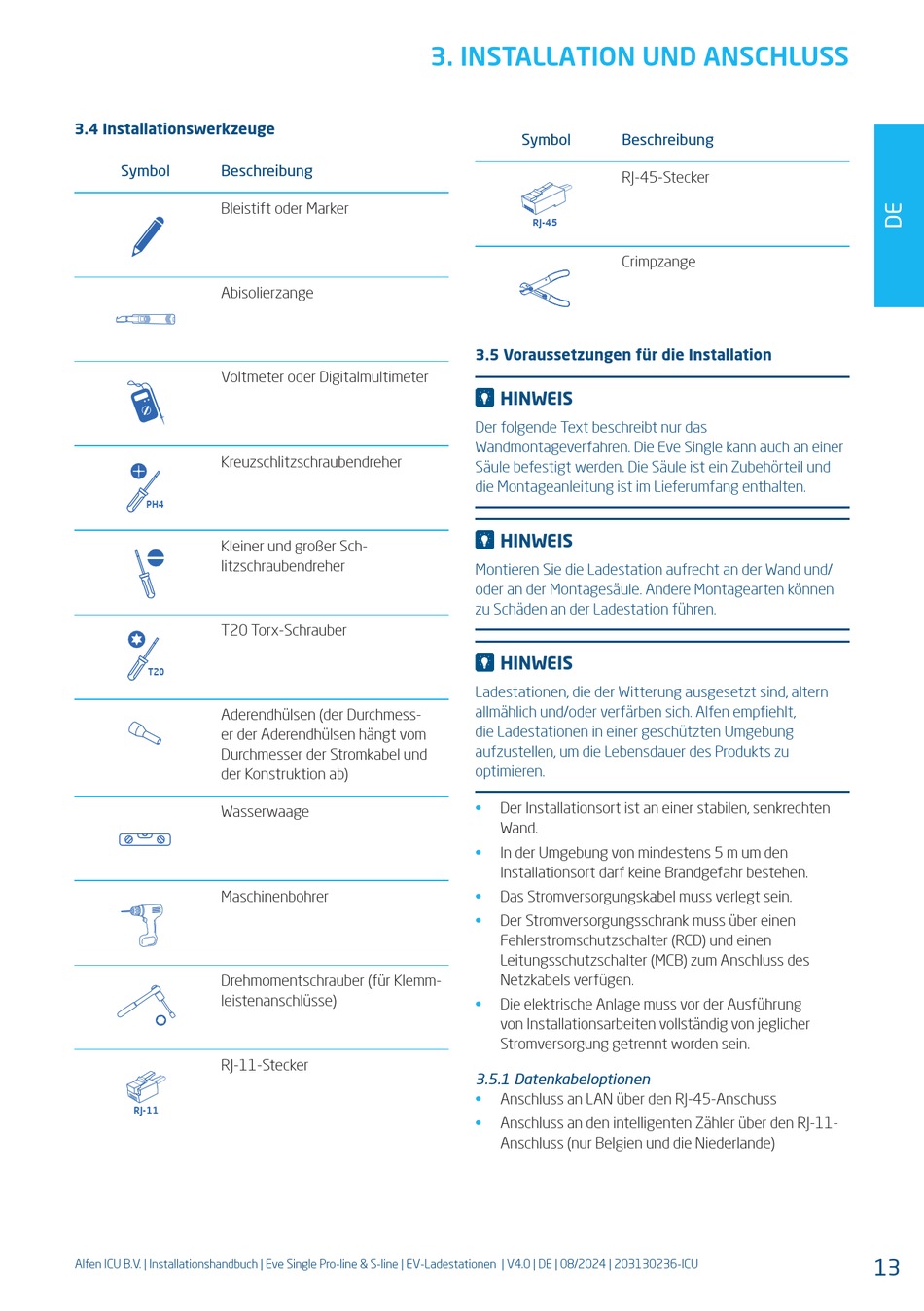

3.4 Installationswerkzeuge
Symbol Beschreibung
Bleistift oder Marker
Abisolierzange
Voltmeter oder Digitalmultimeter
Kreuzschlitzschraubendreher
PH4
Kleiner und großer Sch-
litzschraubendreher
T20 Torx-Schrauber
T20
Aderendhülsen (der Durchmess-
er der Aderendhülsen hängt vom
Durchmesser der Stromkabel und
der Konstruktion ab)
Wasserwaage
Maschinenbohrer
Drehmomentschrauber (für Klemm-
leistenanschlüsse)
RJ-11-Stecker
RJ-11
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU
3. INSTALLATION UND ANSCHLUSS
Symbol
RJ-45
3.5 Voraussetzungen für die Installation
HINWEIS
Der folgende Text beschreibt nur das
Wandmontageverfahren. Die Eve Single kann auch an einer
Säule befestigt werden. Die Säule ist ein Zubehörteil und
die Montageanleitung ist im Lieferumfang enthalten.
HINWEIS
Montieren Sie die Ladestation aufrecht an der Wand und/
oder an der Montagesäule. Andere Montagearten können
zu Schäden an der Ladestation führen.
HINWEIS
Ladestationen, die der Witterung ausgesetzt sind, altern
allmählich und/oder verfärben sich. Alfen empfiehlt,
die Ladestationen in einer geschützten Umgebung
aufzustellen, um die Lebensdauer des Produkts zu
optimieren.
• Der Installationsort ist an einer stabilen, senkrechten
Wand.
• In der Umgebung von mindestens 5 m um den
Installationsort darf keine Brandgefahr bestehen.
• Das Stromversorgungskabel muss verlegt sein.
• Der Stromversorgungsschrank muss über einen
Fehlerstromschutzschalter (RCD) und einen
Leitungsschutzschalter (MCB) zum Anschluss des
Netzkabels verfügen.
• Die elektrische Anlage muss vor der Ausführung
von Installationsarbeiten vollständig von jeglicher
Stromversorgung getrennt worden sein.
3.5.1 Datenkabeloptionen
• Anschluss an LAN über den RJ-45-Anschuss
• Anschluss an den intelligenten Zähler über den RJ-11-
Anschluss (nur Belgien und die Niederlande)
Beschreibung
RJ-45-Stecker
Crimpzange
