3. INSTALLATION UND ANSCHLUSS
• Anschluss an den intelligenten Zähler unter
Verwendung des TIC-Protokolls (nur Frankreich; im
RS-485-Anschluss vorhanden)
• Anschluss an einen externen Energiezähler über den
RS-485-Anschluss unter Verwendung des Modbus
RTU-Protokolls
• Anschluss an LAN und den intelligenten Zähler

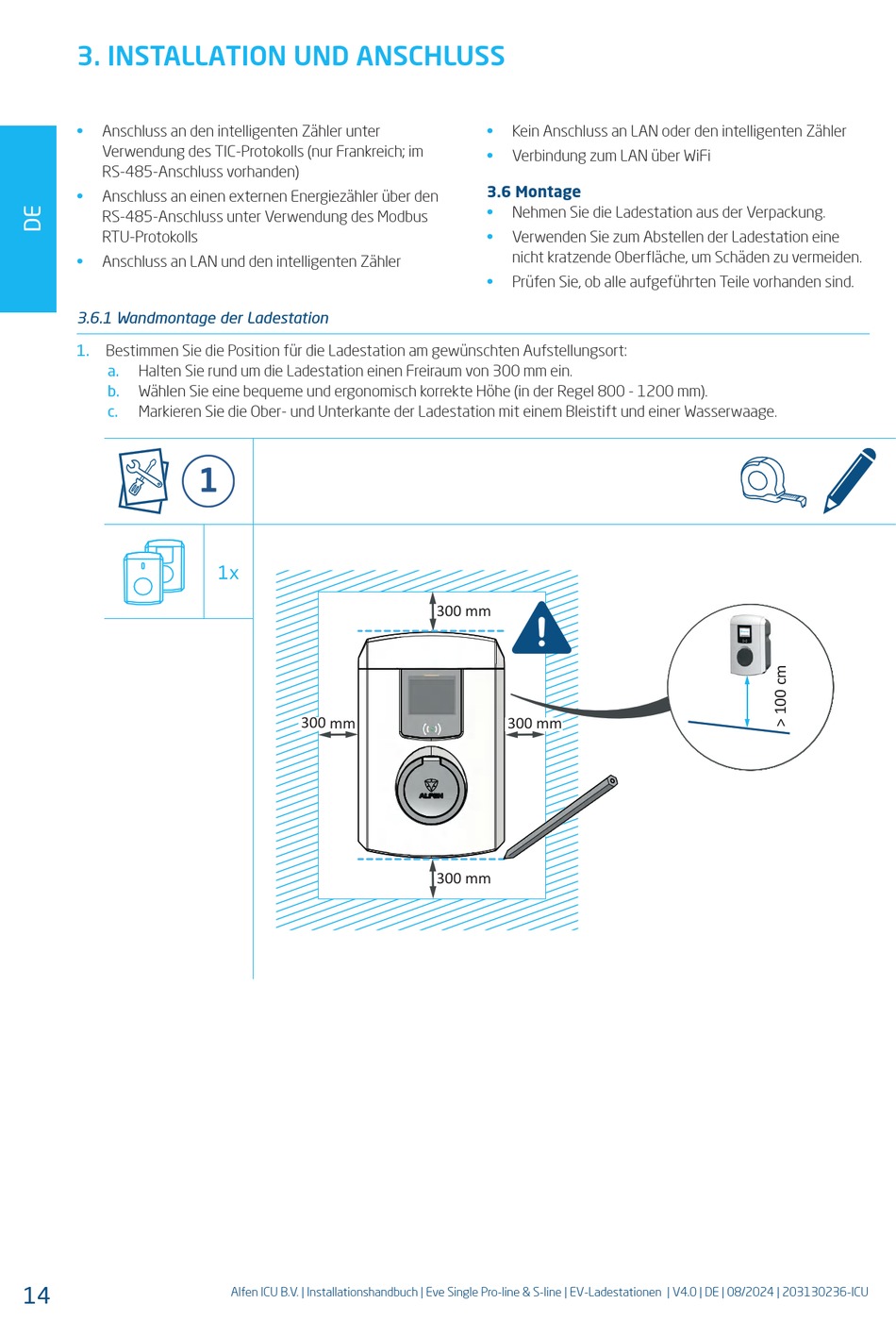

3.6.1 Wandmontage der Ladestation
1. Bestimmen Sie die Position für die Ladestation am gewünschten Aufstellungsort:
a. Halten Sie rund um die Ladestation einen Freiraum von 300 mm ein.
b. Wählen Sie eine bequeme und ergonomisch korrekte Höhe (in der Regel 800 - 1200 mm).
c. Markieren Sie die Ober- und Unterkante der Ladestation mit einem Bleistift und einer Wasserwaage.
10mm 8mm
10mm
14
1x
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU
• Kein Anschluss an LAN oder den intelligenten Zähler
• Verbindung zum LAN über WiFi
3.6 Montage
• Nehmen Sie die Ladestation aus der Verpackung.
• Verwenden Sie zum Abstellen der Ladestation eine
nicht kratzende Oberfläche, um Schäden zu vermeiden.
• Prüfen Sie, ob alle aufgeführten Teile vorhanden sind.
300 mm
300 mm
300 mm
10mm
7mm
