2. PRODUKTÜBERSICHT
Symbol Beschreibung
Wandhalterung
Typenschild

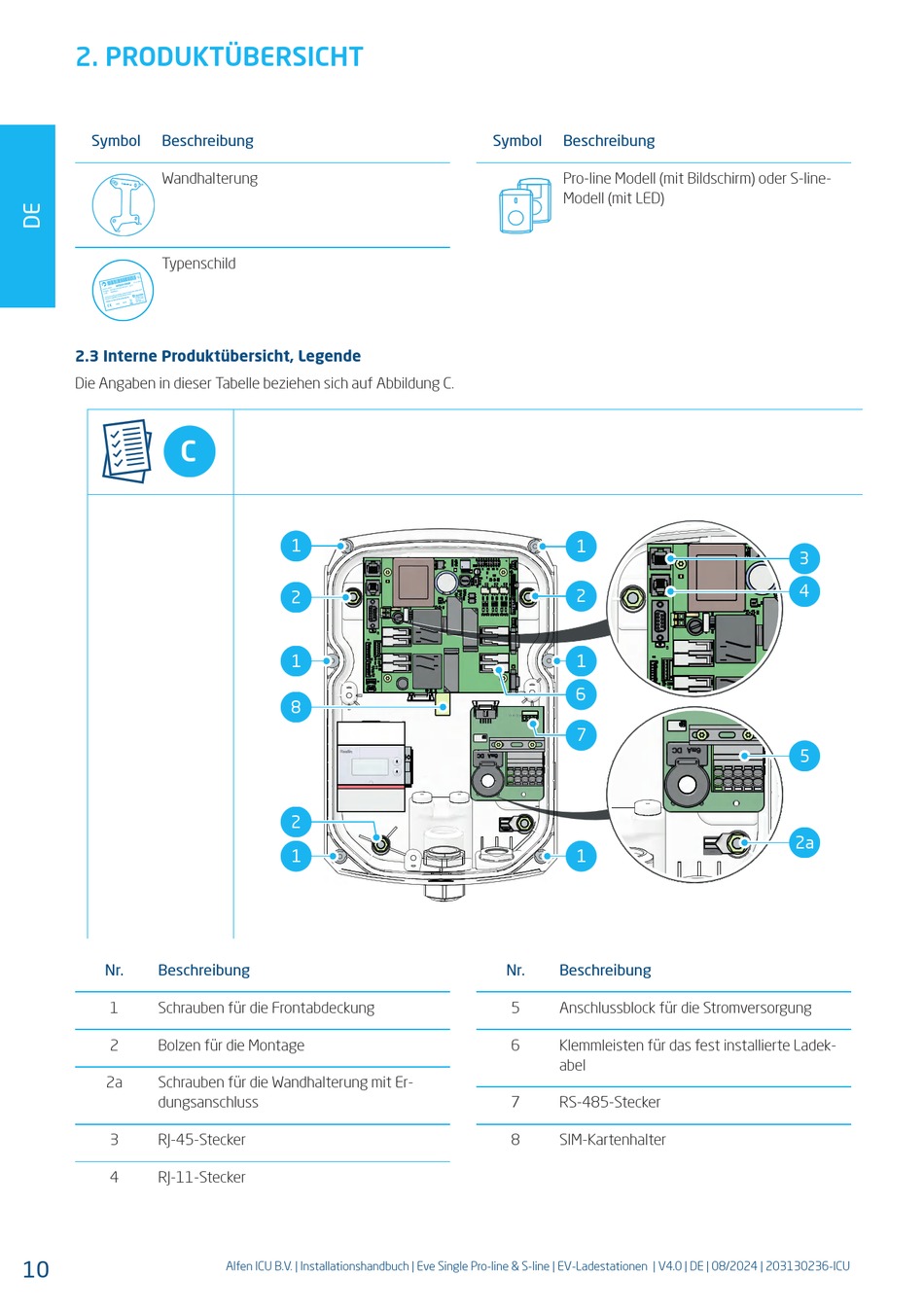

2.3 Interne Produktübersicht, Legende
Die Angaben in dieser Tabelle beziehen sich auf Abbildung C.
C
Nr. Beschreibung
1 Schrauben für die Frontabdeckung
2 Bolzen für die Montage
2a Schrauben für die Wandhalterung mit Er-
dungsanschluss
3 RJ-45-Stecker
4 RJ-11-Stecker
10
1
2
1
8
2
1
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V4.0 | DE | 08/2024 | 203130236-ICU
Symbol Beschreibung
Pro-line Modell (mit Bildschirm) oder S-line-
Modell (mit LED)
1
2
1
6
7
1
Nr. Beschreibung
5 Anschlussblock für die Stromversorgung
6 Klemmleisten für das fest installierte Ladek-
abel
7 RS-485-Stecker
8 SIM-Kartenhalter
3
4
5
2a
