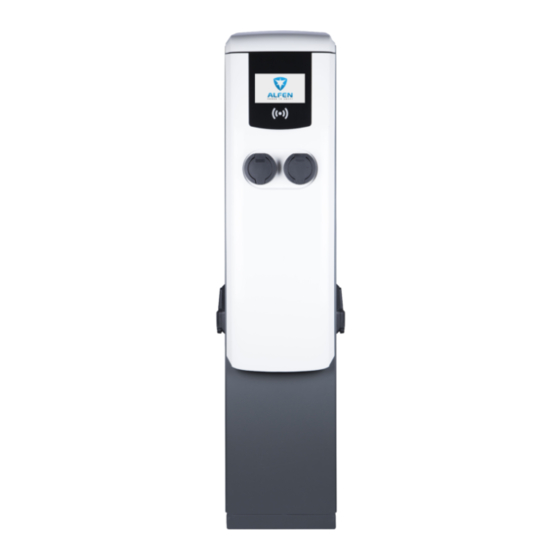

Eve Double PG-line DE
TM
M anual/Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für alfen Eve Double PG-line DE

Inhaltszusammenfassung für alfen Eve Double PG-line DE

  • Seite 1 – Eve Double PG-line DE M anual/Handbuch...
  • Seite 2 EXTERIOR/AUSSENSEITE 335 mm Eve Double PG-line DE | Version 2.0 | Oktober 2020...
  • Seite 3 INTERIOR/INNENSEITE Eve Double PG-line DE | Version 2.0 | Oktober 2020...
  • Seite 4 Sie diese Gebrauchsanweisung bitte sorgfältig auf. Obwohl diese Gebrauchsanweisung mit größter Sorgfalt zusammengestellt wurde, sind künftige Änderungen und Verbesserungen möglich. Für die neueste Version verweisen wir Sie daher auf https://alfen.com/de/ladestationen-ev/alfen- ladestationen. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 5: Inhaltsverzeichnis

    Kabellose Verbindung 5.2.2 UTP (Ethernet) Verbindung Registrierung Sie ihr ICU EZ-konto Ihr ICU EZ-Konto registrieren Ir. M. Roeleveld Anhänge Anhang A: Fehlercodes und Problembehebung Anhang B: Giro-e Elektro- und Elektronikgeräte-Abfall (WEEE) Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 6: Sicherheits- Und Betriebshinweise

    Wasser verwendet; oder der Rechte aus der Patenterteilung oder der Eintragung • Bei normaler Abnutzung; oder eines Gebrauchsmusters oder eines Designs, bleiben • Es liegt ein Ausfall des Vertriebsnetzes vor; oder vorbehalten. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 7: Produkt

    Angaben: • Modellbezeichnung, Seriennummer und Herstellungsdatum • Technische Spezifikationsnummer • Artikelnummer und maximaler Ladestrom Wenn Sie Alfen kontaktieren, sollten Sie stets die Seriennummer bereithalten, damit wir Ihnen schnellstmöglich weiterhelfen können. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 8: Benutzerschnittstelle

    2. PRODUKT 2. PRODUKT 2.2 Benutzerschnittstelle Die Eve Double PG-line DE verfügt über ein Farbdisplay, das den Benutzer anhand von Statusanzeigen über den Ladevorgang informiert. 2.2.1 Statusanzeigen ALFEN 22-01-2019 12:30 Allgemeine Informationen zur Ladestation Ihr Fahrzeug wird geladen … Ladestations-ID: Die Identifizierung erfolgt durch 22 kW den Wiederverkäufer oder Betreiber des zentralen...

  • Seite 9: Betrieb

    Aufladen abgeschlossen Statusanzeigen während des intelligenten Ladens eines Elektrofahrzeugs (Last management) Die Eve Double PG-line DE Leitung zeigt aktivierte intelligente Ladefunktionen an, z.B. Last management (weitere Informationen finden Sie in Anhang B) auf folgende Weise: Last Management Last Management aktiviert:...

  • Seite 10: Eichrecht

    2. PRODUKT 2.4 Eichrecht Die Eve Double PG-line DE Ladestationen sind Mess- und Eichrechtskonform. Die Ladestationen sind mit Messgeräten ausgestattet, um sicherzustellen, dass die Zählerwerte vom Endbenutzer überprüft und validiert werden können. Gemäß Eichrecht muss der Betreiber zum Zeitpunkt der Rechnungsstellung den korrekten Wert auf dem Energiezähler angeben.

  • Seite 11: Technische Spezifikationen

    RCD Typ B 30mA/40A Max 30mA/40A Max 32gG 32gG Schmelzsicherungen Schmelzsicherungen Netzschalter Als Kurzschlusssicherung hinzufügen LS-Schalter oder Schmelzsicherungen selektiv mit integrierten 32A Typ gG Schmelpatronen 1 x 100A Öffentliches Energienetz Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 12: Input/Stromversorgung

    OCPP 1.5 (JSON) OCPP 1.6 (JSON) OCPP 2.0.1 (JSON) Backend Kommunikation ICU Connect (optional) oder anderes Betriebssystem (auf Anfrage) Lokale Leistungsreduzierung Modbus (Master) über TCP/IP Neigungssensor Register ändert sich in vertikaler Neigung Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 13: Leistung/Stromversorgung

    1226 x 250 x 163 mm Ladestation 1631 x 357 x 426 mm Verpackung 1795 x 515 x 601 mm Gewicht Ladestation Ca. 80 kg Inkl. Verpackung und Palette Ca. 90 kg Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 14: Nutzungsbedingungen

    Dauerbetrieb bei voller Leistung Falls das Produkt direkter Sonneneinstrahlung ausgesetzt nicht garantiert werden. wird, kann es vorkommen, dass die automatische Temperaturregelung unterhalb der angegebenen maximalen Umgebungstemperatur aktiviert wird Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 15: Optionale Werkseinstellungen

    * Die Einstellungen können mit zusätzlichen Kosten verbunden sein. Die Standardeinstellungen werden immer an erster Stelle angegeben. 2.7 Zubehör Betonsockel Art. 833829300-ICU Maße (H x B x T) 570 x 350 x 220 mm Gewicht 42 kg Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 16: Montage Und Anschluss

    3. MONTAGE UND ANSCHLUSS Verpackungsinhalt Der Verpackungsinhalt der Ladestation besteht aus: Alfen Eve Double PG-line DE Installationsanweisungen, Montagezubehör und Hebeösen. Dornschüssel Bodenplatte Dichtung Eve Double PG-line DE Stopfbuchse Verbindungsmutter Tülle Zugentlastung Hebeösen M12x1.5 M12x1.5 13-34mm K24U GEFAHR! 3.1 Installation und Anschluss Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie...

  • Seite 17: Montage- Und Installationsvoraussetzungen

    Die Überlänge von das Stromkabel muss mindestens • Temperaturunterschiede in 24 Stunden maximal 35 °C. 25 cm betragen (gemessen vom Boden aus). Aufgrund der Installation der Zugentlastung ist es ratsam, das Kabel vorher nicht zu durchtrennen. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 18: Montage Der Ladestation

    Sie diese! WARNUNG Befestigen Sie immer zuerst den Erdungsleiter! GEFAHR! Das elektrische System muss vollständig von jedem Stromanschluss getrennt werden, bevor Installations- und Wartungsarbeiten durchgeführt werden können. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 19: Elektrische Installation

    11.Schließen Sie die Tür und das Schloss und überprüfen Sie, ob es richtig ist verschlossen. Platz für zwei Zylinder Abbildung 5: PUK Zugentlastung HINWEIS Stellen Sie sicher, dass die Kabel beim Schließen der Tür nicht eingeklemmt werden. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 20: Inbetriebnahme Der Ladestation

    Wenn die Ladestation eingestellt ist, um eine Verbindung mit einem Betriebssystem herzustellen, geschieht dies sofort automatisch. Wenn gewünscht, kann die Ladestation weiter konfi guriert werden. Verwenden Sie hierfür das Service Installer- Softwarepaket, um Zugang zu erhalten. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 21: Konnektivität

    ICU Connect auf. Wenn Sie bei der Bestellung ein anderes Betriebssystem angegeben haben, ist es möglich, dass Sie die SIM-Karte selbst installieren müssen. Abbildung 6 zeigt, wo sich der SIM-Kartenhalter befindet. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 22: Registrieren Sie Ihr Icu Ez-Konto

    Mit Alfen NG920 Plattform: NG920-62000 Die folgende Tabelle zeigt die verschiedenen Optionen. Wenn die Ladestation korrekt registriert ist, ist die Verbin- dung zum Administrationssystem einfach. Art.-Nr. OCPP ChargePointModel 904462002 NG920-62000 Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 23: Anhang A: Fehlercodes Und Problembehebung

    ANHANG A: FEHLERCODES UND PROBLEMBEHEBUNG In diesem Anhang finden Sie eine Beschreibung der Fehlercodes, die von der Eve Double PG-line DE Ladestation generiert werden können, und Hinweise dazu. Wenn Sie keine funktionierende Lösung finden, wenden Sie sich an den Verkäufer der Ladestation oder an den Alfen-Support.
  • Seite 24 Umgebungstem- Kürze fortgesetzt. 70 Grad Celsius. Serviceabteilung peratur. Ihres Ladestations- • Kein EV-Aufladen. anbieters. Erwartet: Kontaktieren Sie Ihren Installateur. • Umgebungstem- peratur. • In direktem Son- nenlicht installiert. • EV-Aufladen. Eve Double PG-line DE | Version 2.0 | Oktober 2020...
  • Seite 25 Bereichs • Probleme mit Ladekabel. gemäß der Norm IEC anderen Ladestati- 61851. onen. Alle Kabel: Kontaktieren Sie die Serviceabteilung • Keine Probleme Ihres mit anderen Ladesta- Ladestationanbieters. tionen. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 26: Anhang B: Giro-E

    Hold the charge card in front of the Hold the charge card in front of the Plug in charge cable Please wait Enjoy your ride! reader to start reader to stop Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 27: Benutzeroberfläche

    Um die Giro-e-Funktionalität nutzen zu können, muss sie über das Kontrollkästchen auf der Registerkarte "Autorisierung" auf "Aktiviert" gesetzt werden. Abbildung: Service installer Registerkarte Allgemein/Giro-e Abbildung: Service installer Registerkarte Autorisierung mit Giro-e Kartenzahlung. Kontrollkästchen. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 28: Elektro- Und Elektronikgeräte-Abfall (Weee)

    Sammelsysteme nutzen, um nachteilige Umweltauswirkungen im Zusammenhang mit der Entsorgung von Elektro- und Elektronikaltgeräten zu verringern und die Möglichkeiten für die Wiederverwendung, das Recycling und die Verwertung von Elektro- und Elektronikaltgeräten zu erhöhen. Eve Double PG-line DE | Version 2.0 | Oktober 2020...

  • Seite 29: Hefbrugweg 28

    KAPITELTITEL Contact – Alfen ICU B.V. Hefbrugweg 28 1332 AP Almere The Netherlands P.O. Box 1042 1300 BA Almere The Netherlands Tel. Sales Support: +31 (0)36 54 93 402 Tel. Service: +31 (0)36 54 93 401 Website: www.alfen.com/en/ev-charge-points www.alfen.com/de/ladestationen-ev Art.nr:...

Diese Anleitung auch für:

904462002

Inhaltsverzeichnis
