22. Pad X/Y: questo pad sensibile al tatto consente di controllare due parametri contemporaneamente in
una maniera bidimensionale (diversamente dalla rotella di modulazione tradizionale monodimensionale).
Si possono assegnare il parametro e l'intervallo di ciascun asse, X (orizzontale) e Y (verticale). Questo
pad si può trovare in una di tre modalità, come stabilito dai tasti X-Mode e Y-Mode.
23. Tasti X/Y: premere uno di questi tasti per inviare il valore massimo per il parametro assegnato a tale asse.
In modalità Edit, premere uno di questi tasti al momento di assegnare un parametro per assegnarlo a
tale asse: X (orizzontale) o Y (verticale).
In modalità HID, servirsi del tasto X o Y come il clic col pulsante sinistro o destro del mouse
(rispettivamente).
24. X-Mode / Y-Mode: premere uno di questi tasti per commutare tra le modalità disponibili per quell'asse
del pad X/Y, distinguibile in base al colore del tasto:
Rosso: modalità MIDI CC (l'asse è assegnato a un numero MIDI CC)
Rosa: in modalità nota MIDI (all'asse è assegnato un intervallo di note MIDI)
Giallo: modalità HID (l'asse consente di utilizzare il pad X/Y come un mouse/trackpad)
Per saperne di più in merito a queste modalità, si veda la Guida per l'uso.

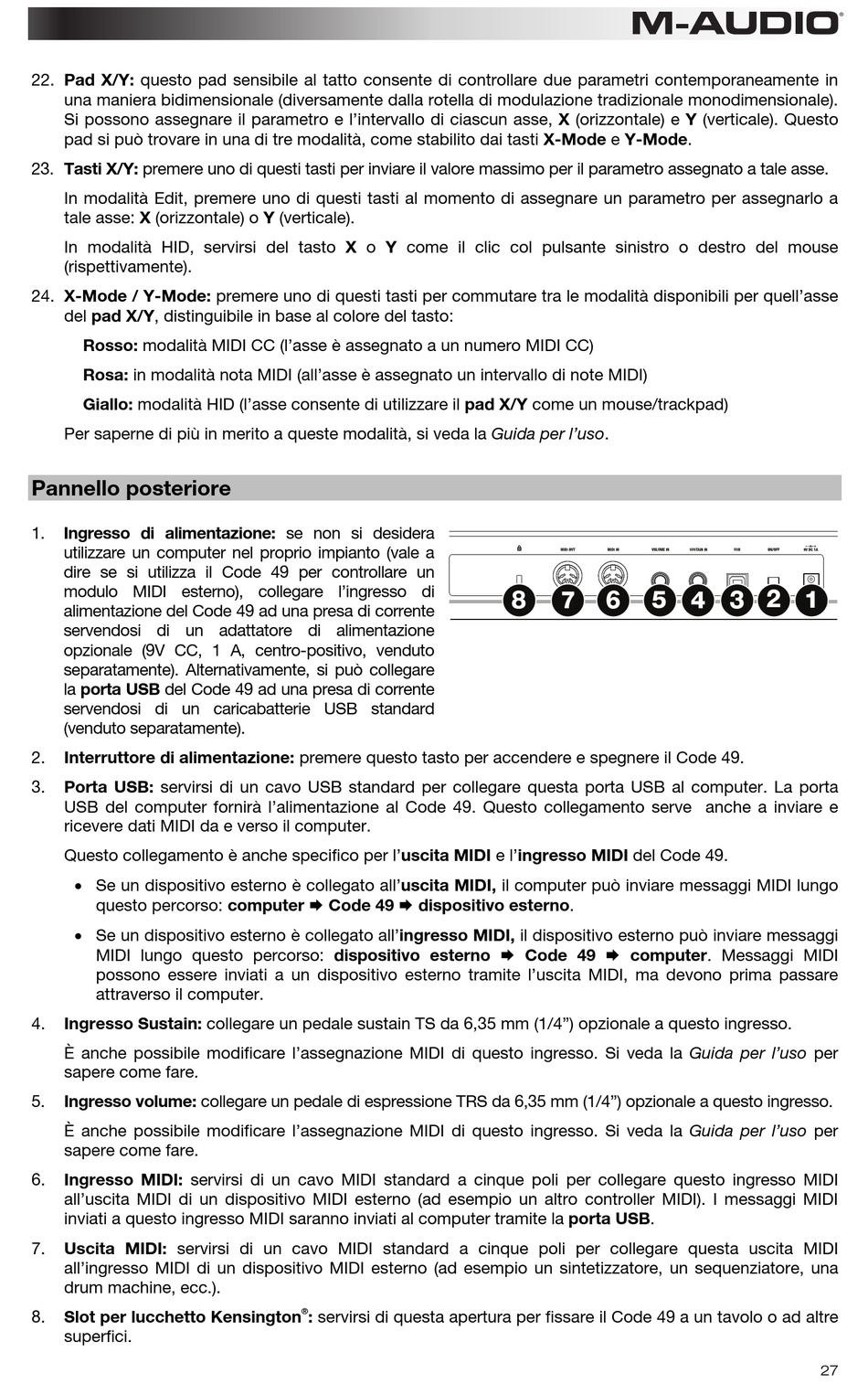

Pannello posteriore

1. Ingresso di alimentazione: se non si desidera
utilizzare un computer nel proprio impianto (vale a
dire se si utilizza il Code 49 per controllare un
modulo MIDI esterno), collegare l'ingresso di
alimentazione del Code 49 ad una presa di corrente
servendosi di un adattatore di alimentazione
opzionale (9V CC, 1 A, centro-positivo, venduto
separatamente). Alternativamente, si può collegare
la porta USB del Code 49 ad una presa di corrente
servendosi di un caricabatterie USB standard
(venduto separatamente).
2. Interruttore di alimentazione: premere questo tasto per accendere e spegnere il Code 49.
3. Porta USB: servirsi di un cavo USB standard per collegare questa porta USB al computer. La porta
USB del computer fornirà l'alimentazione al Code 49. Questo collegamento serve anche a inviare e
ricevere dati MIDI da e verso il computer.
Questo collegamento è anche specifico per l'uscita MIDI e l'ingresso MIDI del Code 49.
• Se un dispositivo esterno è collegato all'uscita MIDI, il computer può inviare messaggi MIDI lungo
questo percorso: computer  Code 49  dispositivo esterno.
• Se un dispositivo esterno è collegato all'ingresso MIDI, il dispositivo esterno può inviare messaggi
MIDI lungo questo percorso: dispositivo esterno  Code 49  computer. Messaggi MIDI
possono essere inviati a un dispositivo esterno tramite l'uscita MIDI, ma devono prima passare
attraverso il computer.
4. Ingresso Sustain: collegare un pedale sustain TS da 6,35 mm (1/4") opzionale a questo ingresso.
È anche possibile modificare l'assegnazione MIDI di questo ingresso. Si veda la Guida per l'uso per
sapere come fare.
5. Ingresso volume: collegare un pedale di espressione TRS da 6,35 mm (1/4") opzionale a questo ingresso.
È anche possibile modificare l'assegnazione MIDI di questo ingresso. Si veda la Guida per l'uso per
sapere come fare.
6. Ingresso MIDI: servirsi di un cavo MIDI standard a cinque poli per collegare questo ingresso MIDI
all'uscita MIDI di un dispositivo MIDI esterno (ad esempio un altro controller MIDI). I messaggi MIDI
inviati a questo ingresso MIDI saranno inviati al computer tramite la porta USB.
7. Uscita MIDI: servirsi di un cavo MIDI standard a cinque poli per collegare questa uscita MIDI
all'ingresso MIDI di un dispositivo MIDI esterno (ad esempio un sintetizzatore, un sequenziatore, una
drum machine, ecc.).
8. Slot per lucchetto Kensington
superfici.
®
: servirsi di questa apertura per fissare il Code 49 a un tavolo o ad altre
5
8 7 6
2
1
4 3
