Inhaltszusammenfassung für thomann Millenium MPS-750X

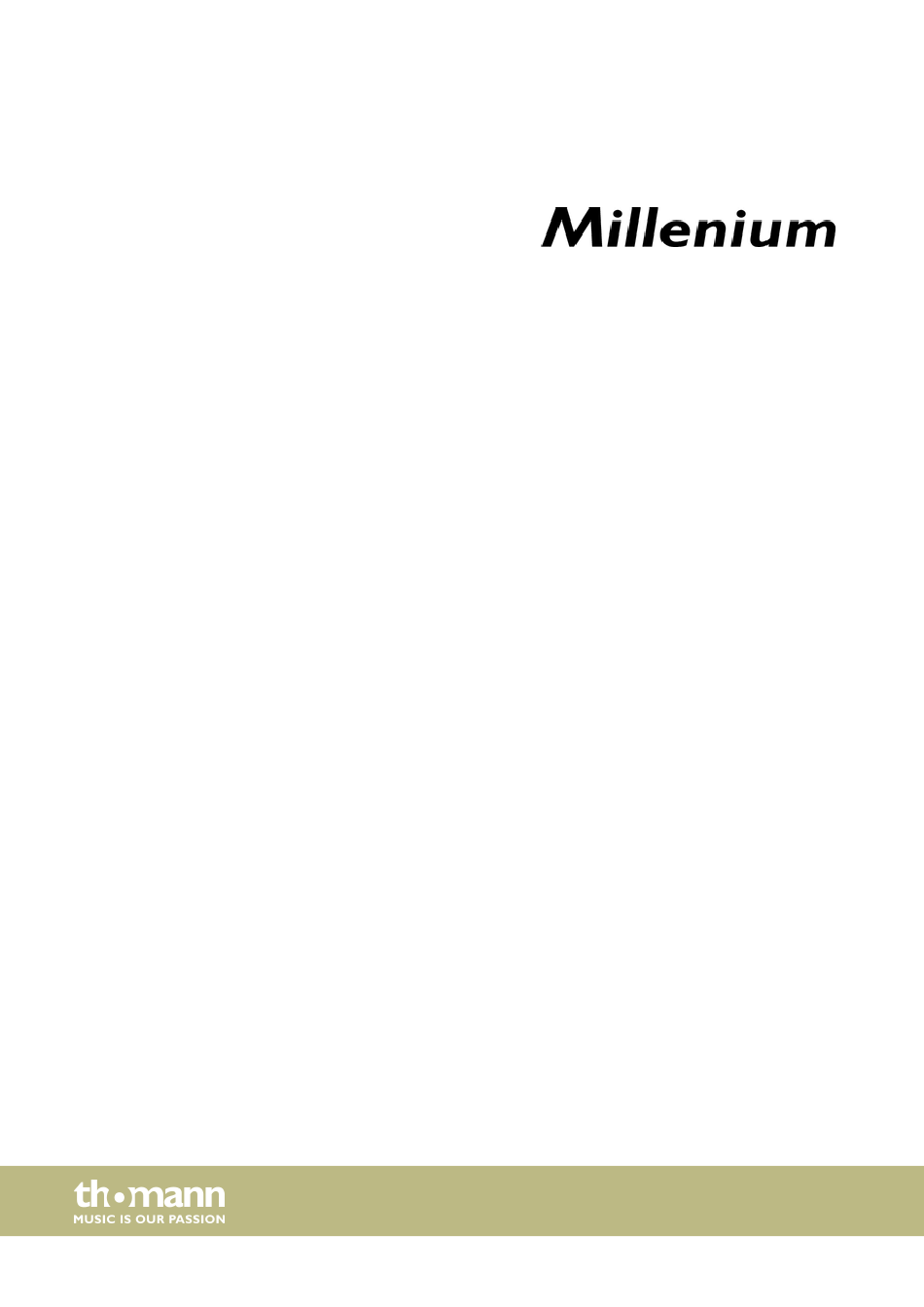

- Seite 1 MPS-750X e-drum set aufbauanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.01.2020, ID: 454015...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Zusammenbau..........................................7 Umweltschutz..........................................18 MPS-750X...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. -
Seite 5: Lieferumfang
Snare-Pad (10 Zoll, Zwei Zonen, Mesh Head) Bass Drum-Pad (8 Zoll, Mesh Head) Fußmaschine für das Bass Drum-Pad Hi-Hat-Stativ mit Pedal Hi-Hat-Halterung e-Drum-Modul Millenium MPS-750X Mehrfachkabel zum Anschluss der Pads, Cymbals, Fußmaschine und des Hi-Hat-Pedals an das e-Drum-Modul Drum-Schlüssel Satz Drumsticks Bedienungsanleitung e-Drum-Modul... - Seite 6 Lieferumfang Pos. Anz. Aufbauanleitung e-Drum-Set Steckernetzteil e-drum set...
-
Seite 7: Zusammenbau
Zusammenbau Zusammenbau Übersicht Lösen Sie die Schrauben der einzelnen Klemmen vor dem Zusammenstecken der Rohre. Montieren Sie die verschiedenen Ele‐ mente in der angegebenen Reihenfolge. Die endgültigen Positionen der Komponenten gehen aus der folgenden Übersicht hervor. Hi-Hat Pad (10 Zoll) Crash (12 Zoll, Zwei Zonen, mit Abstoppfunktion) Ride (14 Zoll, Drei Zonen, mit Abstoppfunktion) Tom-Pad (10 Zoll, Zwei Zonen, Mesh Head) - Seite 8 Zusammenbau Aufbau des Racks VORSICHT! Schnittgefahr an Händen und Fingern Achten Sie beim Zusammenstecken der Verbindungen auf scharfe Kanten an den Metallrohren, Schrauben usw. Befestigen die Klemme (4a) des Auslegers für die Snare (4) an einem der beiden seitlichen Stützrohre (1). Ziehen Sie anschließend die Flügelmutter der Klemme (4a) fest.
- Seite 9 Zusammenbau Befestigen Sie die beiden seitlichen Stützrohre (1) in den Befestigungsklemmen des waagrechten Verbindungsrohrs (3). Ziehen Sie anschließend die Flügelmuttern der Befestigungsklemmen fest. Befestigen Sie den Ausleger für die Snare (4) am linken Stützrohr (1). Ziehen Sie anschließend die Flügelmutter der Befestigungsklemmen fest. MPS-750X...
- Seite 10 Zusammenbau Befestigen Sie die beiden Ausleger (5) an den beiden seitlichen Stützrohren (1). Ziehen Sie anschließend die Flügelmuttern der Befestigungsklemmen fest. Befestigen Sie die beiden Stützrohre für die Ausleger (2) in den Befestigungsklemmen der Ausleger (5). Ziehen Sie anschließend die Flügelmuttern der Befestigungsklemmen fest. e-drum set...
- Seite 11 Zusammenbau Befestigen Sie die beiden seitlichen Stützrohre (1) in den Befestigungsklemmen des waagrechten Verbindungsrohrs (6). Ziehen Sie anschließend die Flügelmuttern der Befestigungsklemmen fest. MPS-750X...
- Seite 12 Zusammenbau Befestigen Sie die beiden Verbindungen für die Cymbal-Halterung (8) sowie die Cymbal-Halterung (7) an den beiden seitli‐ chen Stützrohren (1). Ziehen Sie anschließend die Flügelmuttern der Befestigungsklemmen fest. e-drum set...
- Seite 13 Zusammenbau Befestigen Sie Hülse für den Befestigungswinkel (9) sowie den Befestigungswinkel (10) in der Halterung für die Snare am Ausleger (4). Befestigen Sie anschließend die Hülsen für die Befestigungsstangen (9) sowie die Befestigungsstangen (11) in den Halte‐ rungen für die Tom-Pads am Ausleger rechts (5) und am waagrechten Verbindungsrohr (6). Ziehen Sie anschließend die Flügelmuttern der Halterungen fest.
- Seite 14 Zusammenbau Tom-Pads am Rack befestigen Befestigen Sie Tom-Pads (15) an den Befestigungsstangen (9) und ziehen Sie die Flügelmuttern der Tom-Pads handfest an. Richten Sie die Pads am Rack nach Ihren Bedürfnissen aus und ziehen Sie die Flügelmuttern der Halterungen und die Flü‐ gelmuttern der Tom-Pads anschließend gleichmäßig fest.
- Seite 15 Zusammenbau Hi-Hat am Rack befestigen Schrauben Sie die Flügelmuttern des Hi-Hat-Stativs mit Pedal (19) auf und öffnen Sie die Standfüße. Ziehen Sie anschlie‐ ßend die Flügelmuttern der Halterungen fest. Führen Sie die Hi-Hat-Halterung (20) in das Hi-Hat-Stativ mit Pedal (19) ein und drehen Sie die Halterung im Uhrzeigersinn fest.
- Seite 16 Zusammenbau Fußmaschine aufbauen Verschrauben Sie das Bass Drum-Pad und den dazugehörigen Fuß (17) mit den mitgelieferten Schrauben mit Hilfe des Drum-Schlüssels (23). Rasten Sie den Bolzen der Fußmaschine (18) in die vorgesehene Aussparung am Bass Drum-Pad (17) ein. Drum-Modul am Rack befestigen Setzen Sie das Drum-Modul (21) auf Anschlag in die freie Halterung des linken Auslegers (5).
- Seite 17 Zusammenbau Einrichten und Verkabeln Richten Sie das Rack, die Pads und die Cymbals nach Ihren Bedürfnissen ein. Positionieren Sie zuletzt die Fußmaschine mit dem Bass Drum-Pad vor dem Rack und verkabeln Sie alle Trigger mit dem e-Drum-Modul. Die Fellspannung der Mesh Heads ist im Auslieferungszustand relativ niedrig, um Beschädigungen während des Transports zu ver‐ meiden.
-
Seite 18: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung. - Seite 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
