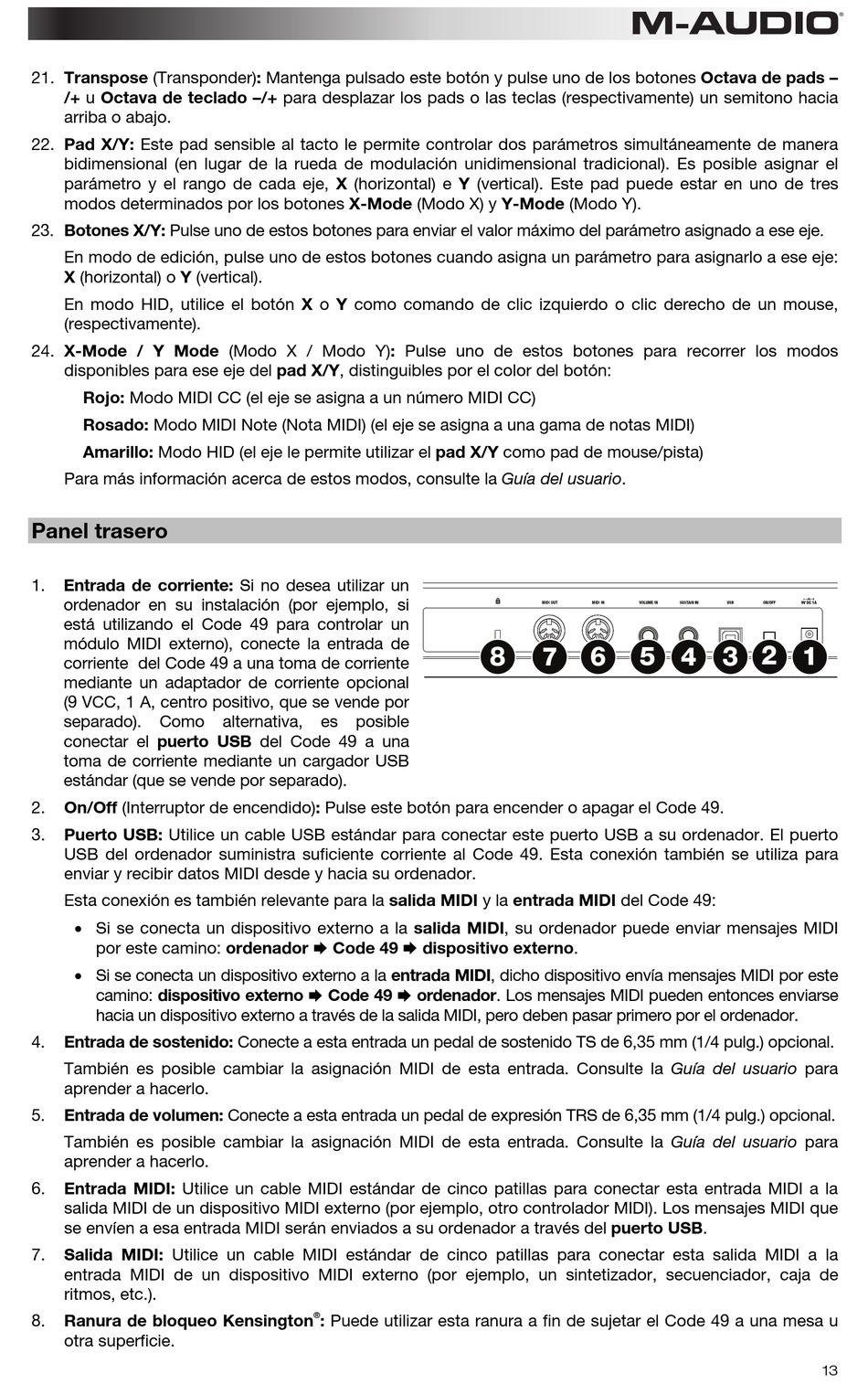

Panel Trasero - thomann M-Audio Code 49 Schnellstartanleitung

21. Transpose (Transponder): Mantenga pulsado este botón y pulse uno de los botones Octava de pads –
/+ u Octava de teclado –/+ para desplazar los pads o las teclas (respectivamente) un semitono hacia
arriba o abajo.
22. Pad X/Y: Este pad sensible al tacto le permite controlar dos parámetros simultáneamente de manera
bidimensional (en lugar de la rueda de modulación unidimensional tradicional). Es posible asignar el
parámetro y el rango de cada eje, X (horizontal) e Y (vertical). Este pad puede estar en uno de tres
modos determinados por los botones X-Mode (Modo X) y Y-Mode (Modo Y).
23. Botones X/Y: Pulse uno de estos botones para enviar el valor máximo del parámetro asignado a ese eje.
En modo de edición, pulse uno de estos botones cuando asigna un parámetro para asignarlo a ese eje:
X (horizontal) o Y (vertical).
En modo HID, utilice el botón X o Y como comando de clic izquierdo o clic derecho de un mouse,
(respectivamente).
24. X-Mode / Y Mode (Modo X / Modo Y): Pulse uno de estos botones para recorrer los modos
disponibles para ese eje del pad X/Y, distinguibles por el color del botón:
Rojo: Modo MIDI CC (el eje se asigna a un número MIDI CC)
Rosado: Modo MIDI Note (Nota MIDI) (el eje se asigna a una gama de notas MIDI)
Amarillo: Modo HID (el eje le permite utilizar el pad X/Y como pad de mouse/pista)
Para más información acerca de estos modos, consulte la Guía del usuario.

Panel trasero

1. Entrada de corriente: Si no desea utilizar un
ordenador en su instalación (por ejemplo, si
está utilizando el Code 49 para controlar un
módulo MIDI externo), conecte la entrada de
corriente del Code 49 a una toma de corriente
mediante un adaptador de corriente opcional
(9 VCC, 1 A, centro positivo, que se vende por
separado). Como
conectar el puerto USB del Code 49 a una
toma de corriente mediante un cargador USB
estándar (que se vende por separado).
2. On/Off (Interruptor de encendido): Pulse este botón para encender o apagar el Code 49.
3. Puerto USB: Utilice un cable USB estándar para conectar este puerto USB a su ordenador. El puerto
USB del ordenador suministra suficiente corriente al Code 49. Esta conexión también se utiliza para
enviar y recibir datos MIDI desde y hacia su ordenador.
Esta conexión es también relevante para la salida MIDI y la entrada MIDI del Code 49:
• Si se conecta un dispositivo externo a la salida MIDI, su ordenador puede enviar mensajes MIDI
por este camino: ordenador  Code 49  dispositivo externo.
• Si se conecta un dispositivo externo a la entrada MIDI, dicho dispositivo envía mensajes MIDI por este
camino: dispositivo externo  Code 49  ordenador. Los mensajes MIDI pueden entonces enviarse
hacia un dispositivo externo a través de la salida MIDI, pero deben pasar primero por el ordenador.
4. Entrada de sostenido: Conecte a esta entrada un pedal de sostenido TS de 6,35 mm (1/4 pulg.) opcional.
También es posible cambiar la asignación MIDI de esta entrada. Consulte la Guía del usuario para
aprender a hacerlo.
5. Entrada de volumen: Conecte a esta entrada un pedal de expresión TRS de 6,35 mm (1/4 pulg.) opcional.
También es posible cambiar la asignación MIDI de esta entrada. Consulte la Guía del usuario para
aprender a hacerlo.
6. Entrada MIDI: Utilice un cable MIDI estándar de cinco patillas para conectar esta entrada MIDI a la
salida MIDI de un dispositivo MIDI externo (por ejemplo, otro controlador MIDI). Los mensajes MIDI que
se envíen a esa entrada MIDI serán enviados a su ordenador a través del puerto USB.
7. Salida MIDI: Utilice un cable MIDI estándar de cinco patillas para conectar esta salida MIDI a la
entrada MIDI de un dispositivo MIDI externo (por ejemplo, un sintetizador, secuenciador, caja de
ritmos, etc.).
8. Ranura de bloqueo Kensington
otra superficie.
alternativa, es posible
®
: Puede utilizar esta ranura a fin de sujetar el Code 49 a una mesa u
5
8 7 6
2
1
4 3
13
