- Seite 1 RW500 Rhythmpumper metronom bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 13.07.2016, ID: 182961...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Anschlüsse und Bedienelemente....................14 Bedienung..............................20 Technische Daten............................ 27 Umweltschutz............................28 RW500 Rhythmpumper... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient Musikern zur Vorgabe von Takt und Tempo. Verwenden Sie das Gerät aus‐ Gebrauch schließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungs‐ gemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen.
- Seite 12 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen.
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Einstellbarer Tempobereich: 30 - 280 BPM Separate Lautstärkeregelung für Viertel-, Achtel-, Sechzehntelnoten und Triolen sowie den ersten Takt Beleuchtetes Display LED-Taktanzeige in zwei Farben Timing-Funktion einstellbar von 0 - 90 Minuten Start, Stop und Tap-Tasten Sprachausgabe 30 Speicherplätze für Takt / Tempo Line Out-Buchse Stereo Kopfhörerausgang Befestigungsmöglichkeit an Beckenhalter... -
Seite 14: Anschlüsse Und Bedienelemente

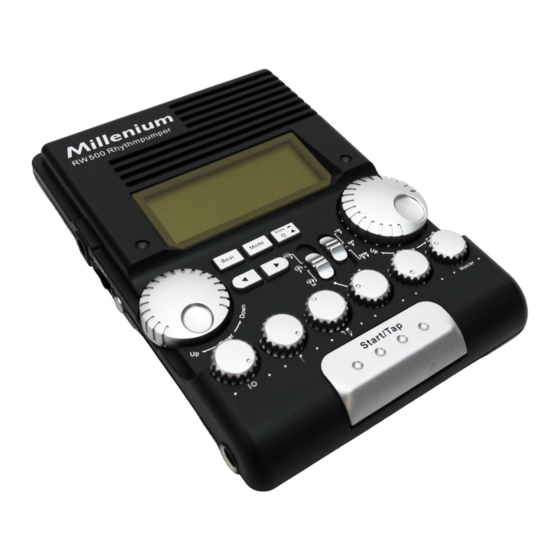

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite metronom... - Seite 15 Anschlüsse und Bedienelemente 1 Interner Lautsprecher. 2 Display. 3 Takt- bzw. Programmplatzanzeige. 4 Speichern / Displaybeleuchtung. 5 [Tempo]. Regler zum Einstellen des Tempos. 6 Auswahlschalter für Rhythmen. 7 [Master] Regler für Gesamtlautstärke. 8 Lautstärkeregler für Sechzehntel-Noten. 9 Lautstärkeregler für Triolen. 10 [Start / Tap] Taste zum Starten / Beenden der Wiedergabe bzw.
- Seite 16 Anschlüsse und Bedienelemente 11 Lautstärkeregler für Achtel-Noten. 12 Lautstärkeregler für Viertel-Noten. Lautstärkeregler für den ersten Takt. Taste zur Programmwahl aufwärts bzw. Auswahl der Tonhöhe (Timber) oder der Anzahl an Takten pro Pattern (Varia‐ tion). Taste zur Programmwahl abwärts bzw. Auswahl der Tonhöhe (Timber) oder der Anzahl an Takten pro Pattern (Varia‐ tion).
- Seite 17 Anschlüsse und Bedienelemente 18 [Mode] Umschaltung zwischen Metronom-Klängen (norm. Modus) bzw. zwischen Timber und Variation (fortg. Modus). 19 Tempoanzeige. RW500 Rhythmpumper...
- Seite 18 Anschlüsse und Bedienelemente Linke Seite 20 Buchse für externes Netzteil (nicht mitgeliefert). 21 Ein- / Aus-Schalter. 22 Ein- / Aus-Schalter für Sprachausgabe. 23 Anschluss z. B. für einen Fußtaster (nicht mitgeliefert). Der Taster steuert dann die Start / Tap-Funktion. metronom...
- Seite 19 Anschlüsse und Bedienelemente Rechte Seite 24 Kopfhörerbuchse. 25 Umschalter normaler / fortgeschrittener Modus. 26 Line-Ausgang. RW500 Rhythmpumper...
-
Seite 20: Bedienung
Bedienung Bedienung Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 21 Bedienung Externe Stromversorgung (opti‐ Sie können das Gerät auch mit einem externen Netzadapter (nicht mitgeliefert) betreiben. Der onal) Netzadapter muss 9 V bei 500 mA Gleichspannung liefern und den Pluspol über den Mittel‐ kontakt übertragen ( RW500 Rhythmpumper...
- Seite 22 Bedienung Modusauswahl Mit dem Schalter [Adv/Normal] können Sie zwischen normalem Modus und dem Modus für Fortgeschrittene umschalten. Normaler Modus: Drücken Sie [Beat] zum Einstellen der gewünschten Taktart. Stellen Sie mit dem Drehregler [Tempo] die gewünschte Geschwindigkeit ein, die dann im Display angezeigt wird. Drücken Sie [Start / Tap], um das Metronom zu starten oder zu stoppen.
- Seite 23 Bedienung ð Das Gerät ermittelt dann Takt und Tempo (30 - 280 BPM). Bei einem Tempo von über 280 BPM zeigt das Display „Hi“ an, bei einem Tempo von unter 30 BPM wird „Lo“ angezeigt. Stellen Sie mit dem Drehregler [Timing] die Zeitspanne ein, für die das Tempo in der Taktart laufen soll, bevor es sich abschaltet.
- Seite 24 Bedienung Modus für fortgeschrittene Dieser Modus bietet noch zwei weitere Funktionen: Timber (Tonhöheneinstellung) und Varia‐ Benutzer: tion (Rhythmusbearbeitung). Timber-Modus Wählen Sie mit [Mode] den Timber-Modus. Drücken Sie [Store], um nacheinander , , , durchzuschalten. Gleichzeitig wird der aktuelle Tonwert angezeigt. können Sie den Tonwert ändern.
- Seite 25 Bedienung Drücken Sie [Start / Tap], um die Wiedergabe der von Ihnen programmierten Taktfolge zu starten. Drücken Sie [Start / Tap] erneut, um die Wiedergabe zu stoppen. RW500 Rhythmpumper...
- Seite 26 Bedienung Einstellbare Rhythmen: metronom...
-
Seite 27: Technische Daten
Technische Daten Technische Daten Spannungsversorgung 9 V-Batterie oder externes Netzteil 9 V, 500 mA Tempoabweichung Bei Wiedergabe: < 0,1 % Bei Tempomessung: < 1 % Abmessungen (B × H × T) 116 mm × 165 mm × 32 mm Gewicht 290 g (inkl. -
Seite 28: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 29 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 30 Notizen metronom...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
