21. Touche Transpose : Maintenez cette touche enfoncée tout en appuyant sur l'une des touches Pad
Octave –/+ ou Touche Octave –/+.
22. Pavé tactile X/Y : Ce pavé tactile vous permet de contrôler simultanément les deux paramètres dans
une façon bidimensionnelle (plutôt qu'une molette de modulation unidimensionnelle traditionnelle). Vous
pouvez assigner le paramètre et la plage pour chaque axe, X (horizontal) et Y (vertical). Ce pavé peut
être dans l'un des trois modes tel que déterminé par les touches X-Mode et Y-Mode.
23. Touches X/Y : Appuyez sur une de ces touches pour transmettre la valeur maximum du paramètre
affecté à cet axe.
En mode Edit, appuyez sur une de ces touches lors de l'affectation du paramètre à cet axe : X
(horizontal) ou Y (vertical).
En mode HID, utilisez la touche X ou Y comme une commande clic gauche ou clic droit de la souris
(respectivement).
24. X-Mode/Y-Mode : Appuyez sur une de ces touches pour faire défiler les modes disponibles pour cet
axe du pavé tactile X/Y, indiqué par la couleur de la touche :
Rouge : Mode MIDI CC (l'axe est assigné à un numéro MIDI cc)
Rose : En mode MIDI Note (l'axe est assigné à une plage de notes MIDI)
Jaune : Mode HID (l'axe vous permet d'utiliser le pavé tactile X/Y comme une souris/pavé tactile)
Veuillez consulter le Guide d'utilisation afin d'en savoir plus.

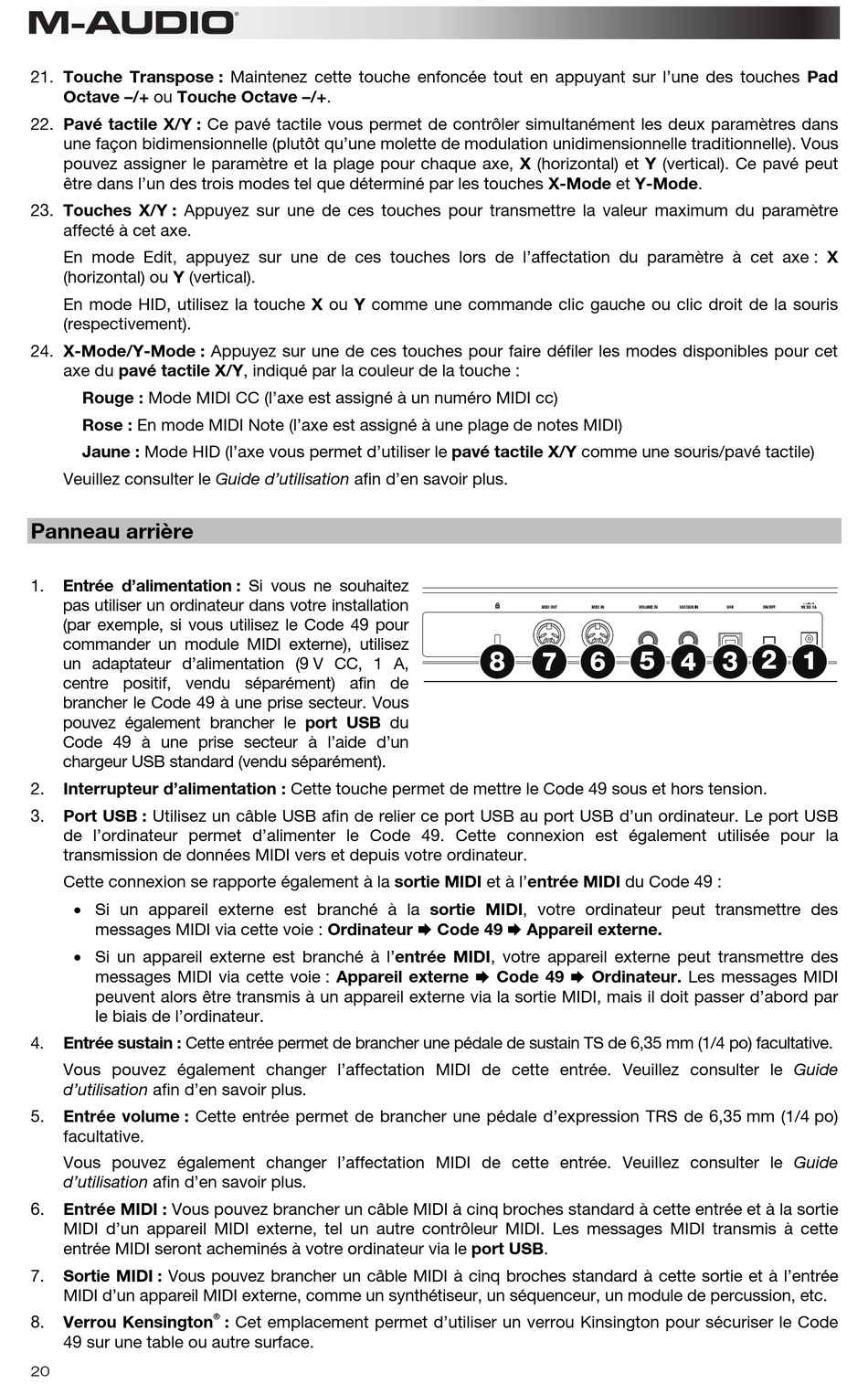

Panneau arrière
1. Entrée d'alimentation : Si vous ne souhaitez
pas utiliser un ordinateur dans votre installation
(par exemple, si vous utilisez le Code 49 pour
commander un module MIDI externe), utilisez
un adaptateur d'alimentation (9 V CC, 1 A,
centre positif, vendu séparément) afin de
brancher le Code 49 à une prise secteur. Vous
pouvez également brancher le port USB du
Code 49 à une prise secteur à l'aide d'un
chargeur USB standard (vendu séparément).
2. Interrupteur d'alimentation : Cette touche permet de mettre le Code 49 sous et hors tension.
3. Port USB : Utilisez un câble USB afin de relier ce port USB au port USB d'un ordinateur. Le port USB
de l'ordinateur permet d'alimenter le Code 49. Cette connexion est également utilisée pour la
transmission de données MIDI vers et depuis votre ordinateur.
Cette connexion se rapporte également à la sortie MIDI et à l'entrée MIDI du Code 49 :
• Si un appareil externe est branché à la sortie MIDI, votre ordinateur peut transmettre des
messages MIDI via cette voie : Ordinateur  Code 49  Appareil externe.
• Si un appareil externe est branché à l'entrée MIDI, votre appareil externe peut transmettre des
messages MIDI via cette voie : Appareil externe  Code 49  Ordinateur. Les messages MIDI
peuvent alors être transmis à un appareil externe via la sortie MIDI, mais il doit passer d'abord par
le biais de l'ordinateur.
4. Entrée sustain : Cette entrée permet de brancher une pédale de sustain TS de 6,35 mm (1/4 po) facultative.
Vous pouvez également changer l'affectation MIDI de cette entrée. Veuillez consulter le Guide
d'utilisation afin d'en savoir plus.
5. Entrée volume : Cette entrée permet de brancher une pédale d'expression TRS de 6,35 mm (1/4 po)
facultative.
Vous pouvez également changer l'affectation MIDI de cette entrée. Veuillez consulter le Guide
d'utilisation afin d'en savoir plus.
6. Entrée MIDI : Vous pouvez brancher un câble MIDI à cinq broches standard à cette entrée et à la sortie
MIDI d'un appareil MIDI externe, tel un autre contrôleur MIDI. Les messages MIDI transmis à cette
entrée MIDI seront acheminés à votre ordinateur via le port USB.
7. Sortie MIDI : Vous pouvez brancher un câble MIDI à cinq broches standard à cette sortie et à l'entrée
MIDI d'un appareil MIDI externe, comme un synthétiseur, un séquenceur, un module de percussion, etc.
8. Verrou Kensington
49 sur une table ou autre surface.
20
®
: Cet emplacement permet d'utiliser un verrou Kinsington pour sécuriser le Code
5
8 7 6
2 1
4 3
