Einbau- und Betriebsanleitung für
®
ROBA
-DS Kupplung für Messflanschanbindung
Type 9120._ _ _ _0 Größen 25 / 64 / 300 / 500 / 850

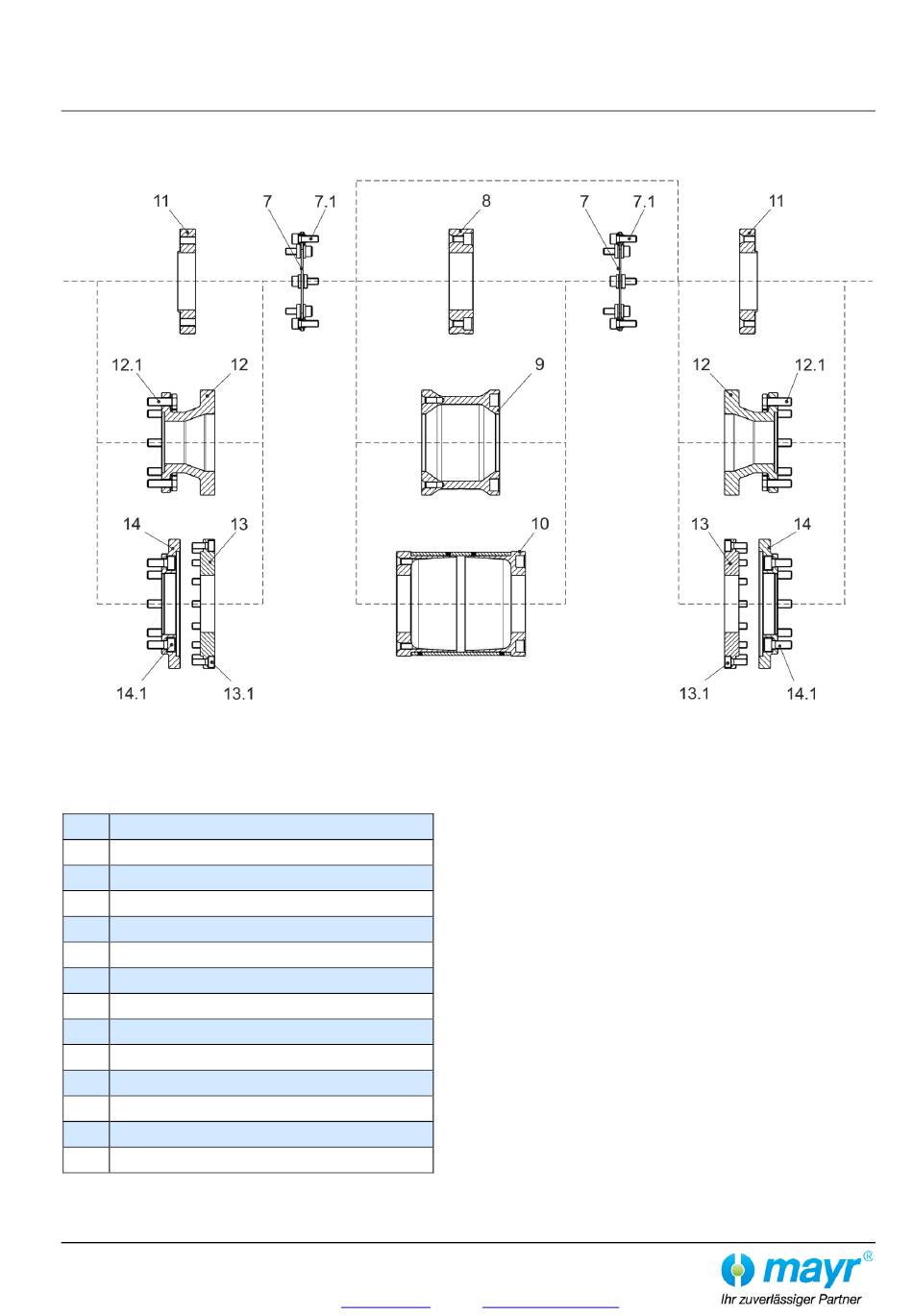

Aufbau der Kupplungsmodule, allgemein
Bild 3
Teileliste
(Es sind nur mayr
Pos.
Bezeichnung
7
Lamellenpaket
7.1
Zylinderschraube
7.2
Unterlegscheibe (siehe Bild 6, Seite 13)
8
Verbindungsplatte
9
Hülse 1
10
Hülse GFK
11
Flansch 1
12
Flansch 2
12.1
Sechskantschraube
13
Flansch 3
13.1
Zylinderschraube
14
Adapterflansch
14.1
Zylinderschraube
25/09/2024 BD/GC
Seite 4 von 15
®
-Originalteile zu verwenden)
