Einbau- und Betriebsanleitung für
®
ROBA
-DS Kupplung für Messflanschanbindung
Type 9120._ _ _ _0 Größen 25 / 64 / 300 / 500 / 850

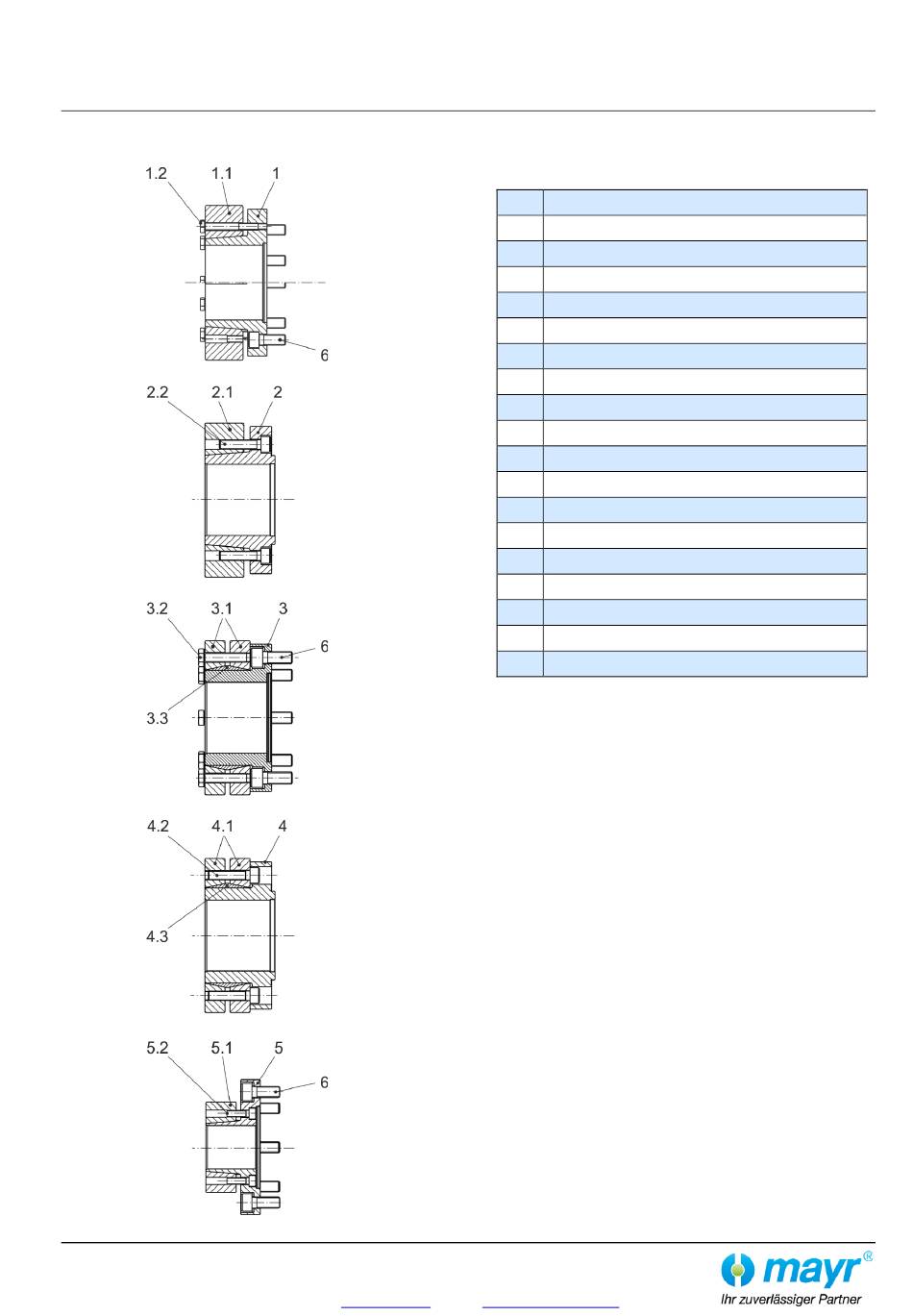

Ansichten der Naben (Bauform A bis E)
Nabe
Bauform A
Nabe
Bauform B
Nabe
Bauform C
Nabe
Bauform D
Nabe
Bauform E
Bild 2
25/09/2024 BD/GC
Seite 3 von 15
Teileliste
Pos.
1
1.1
1.2
2
2.1
2.2
3
3.1
3.2
3.3
4
4.1
4.2
4.3
5
5.1
5.2
6
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
public.mayr@mayr.com
®
(Es sind nur mayr
-Originalteile zu verwenden)
Bezeichnung
Nabe A
Spannring A
Sechskantschraube
Nabe B
Spannring B
Zylinderschraube
Nabe C
Spannring C der Schrumpfscheibe
Sechskantschraube
Innenring
Nabe D
Spannring D der Schrumpfscheibe
Zylinderschraube
Innenring
Nabe E
Spannring E
Zylinderschraube
Zylinderschraube
(B.9120.DE)
