Sie die Position des SILENOS Schie-
nenhalters auch beim Anziehen der
Schraube.
Richten Sie die SILENOS Modulschie-
nen aus und ziehen Sie dann die
Schrauben fest an.
Drehmoment SILENOS Schienenhal-
ter-Set: 30 Nm

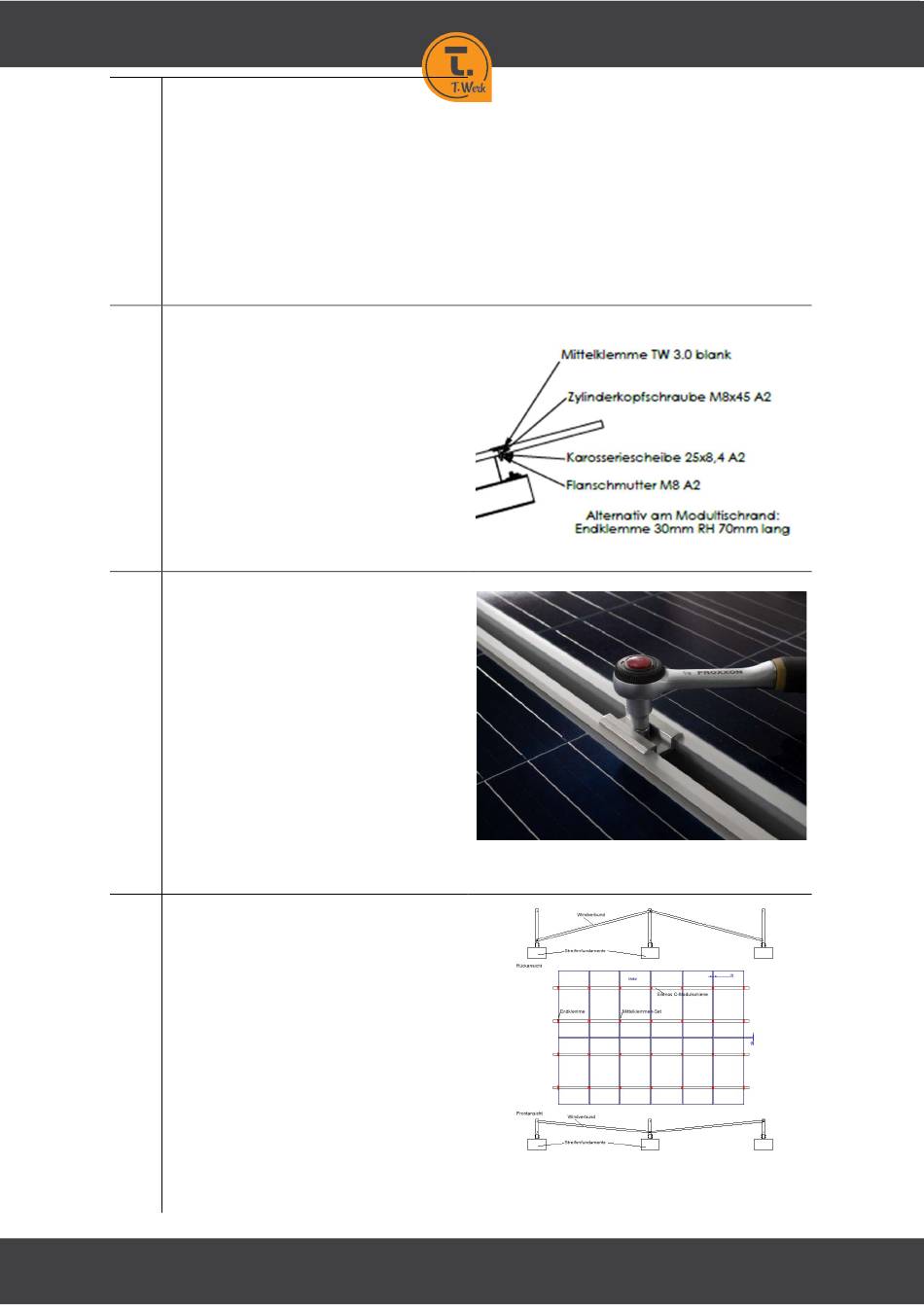

Schrauben Sie die Mittelklemme TW
3.0 (am Rand des Modultisches die
Endklemmen, hier am Beispiel 30
3.11
mm Rahmenhöhe) in die Langlöcher
der Modulschiene zur Befestigung
der Module locker ein.
Legen Sie die ersten beiden/drei Mo-
dule der Reihe eines Modultisches
zwischen die bereits locker ange-
schraubten
klemmen auf die SILENOS Modul-
schienen auf. Ziehen Sie dann die
3.12
Klemmen beziehungsweise die Zylin-
derkopfschrauben M8 mit einem
Drehmoment von 15 Nm fest.
Wiederholen Sie diese Schritte für je-
des weitere Modul bis der gesamte
Modultisch belegt ist.
Messen Sie das exakte Maß der Wind-
verbunde. Entnehmen Sie das Maß
der Diagonale der auf der Rückseite
der SILENOS Vierkant-Pfosten ange-
brachten Löchern. Berücksichtigen
3.13
Sie dabei, dass die Windverbunde
von der Mitte des Loches bis zum
Ende der Windverbunde 30 mm über-
stehen.
Mittelklemmen/End-
www.t-werk.eu
Seite 31 von 37
