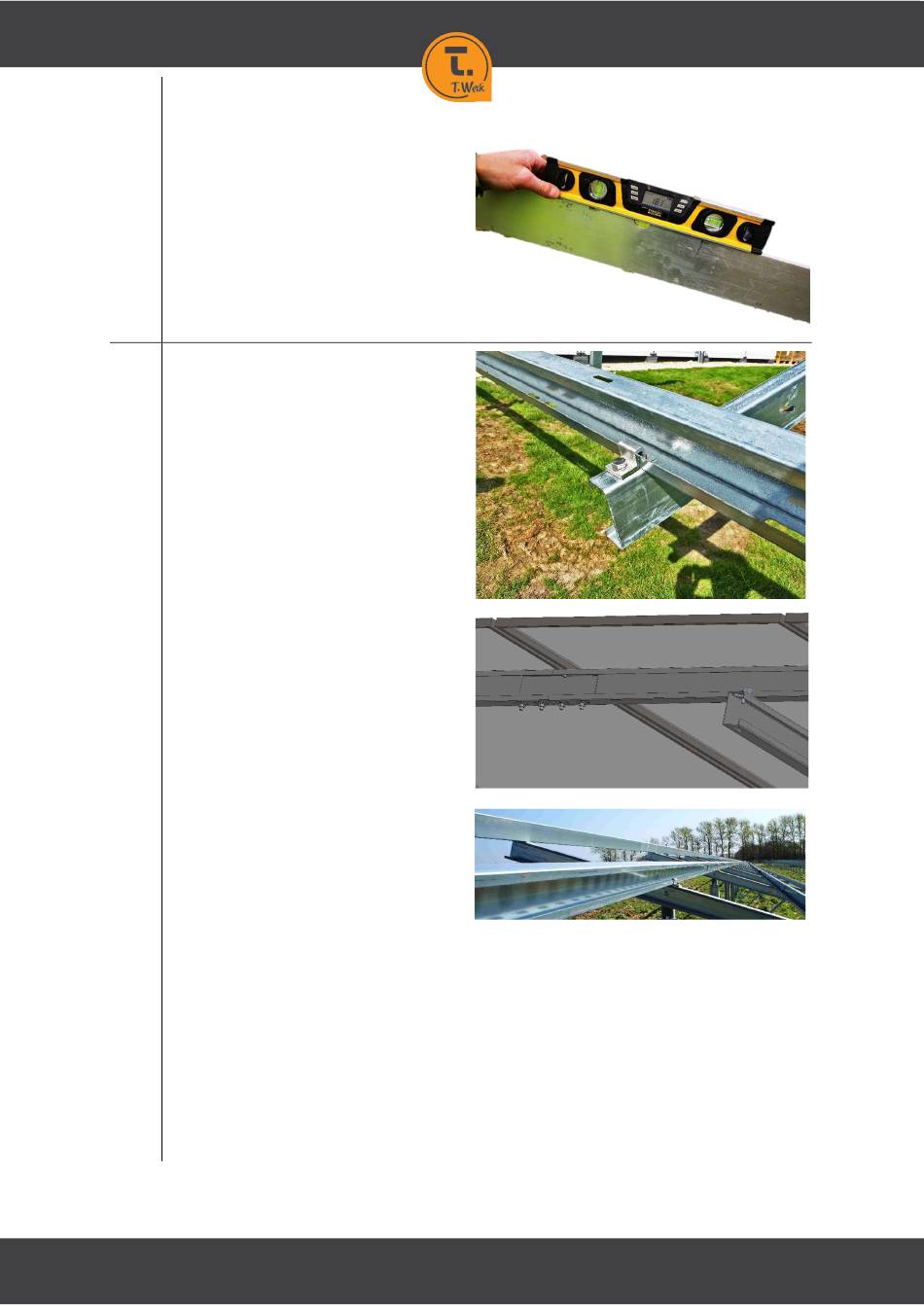

Stellen Sie den Neigungswinkel mit
Hilfe der Langlöcher in den Kopfteilen
und des Querriegels ein. Ziehen Sie
3.9
dann alle Schrauben fest an.
Drehmoment: 65 Nm
Befestigen Sie die SILENOS Modul-
schienen mit SILENOS Schienenhal-
ter-Set in den Langlöchern auf den
SILENOS Querriegeln.
Achten Sie auf die Ausrichtung der
Öffnung der SILENOS Modulschie-
nen gemäß der projektspezifischen
Seitenansicht des Modultisches. Die
Anordnung der SILENOS Modulschie-
nen entnehmen Sie den Tischzeich-
nungen. Ordnen Sie die Anfangs- und
Endschienen dementsprechend an.
Verbinden Sie die einzelnen SILENOS
Modulschienen mit einem SILENOS
Schienenverbinder + 4 Sechskant-
schrauben M12x30 (Schraubenkopf
3.10
innenliegend in C-Modulschiene) +
Unterlegscheiben 13 A2 (auf Seite
Schraubenkopf) + Karosseriescheibe
40x12,5x1,5 A2 (auf Seite Langloch) +
je eine Flanschmutter M12 (auf Seite
Langloch). Drehmoment 65 Nm. Die
Modulschienen werden dabei ohne
Abstand montiert.
Überlagert sich eine der 4 Schrauben
mit den SILENOS Schienenhalter-Set
zur Befestigung der Modulschiene,
dann sind 3 Schrauben am Schienen-
verbinder ausreichend.
Achten Sie bei der Befestigung da-
rauf, dass der SILENOS Schienenhal-
ter ganzflächig an die SILENOS Mo-
dulschiene angepresst wird. Prüfen
www.t-werk.eu
Seite 30 von 37
