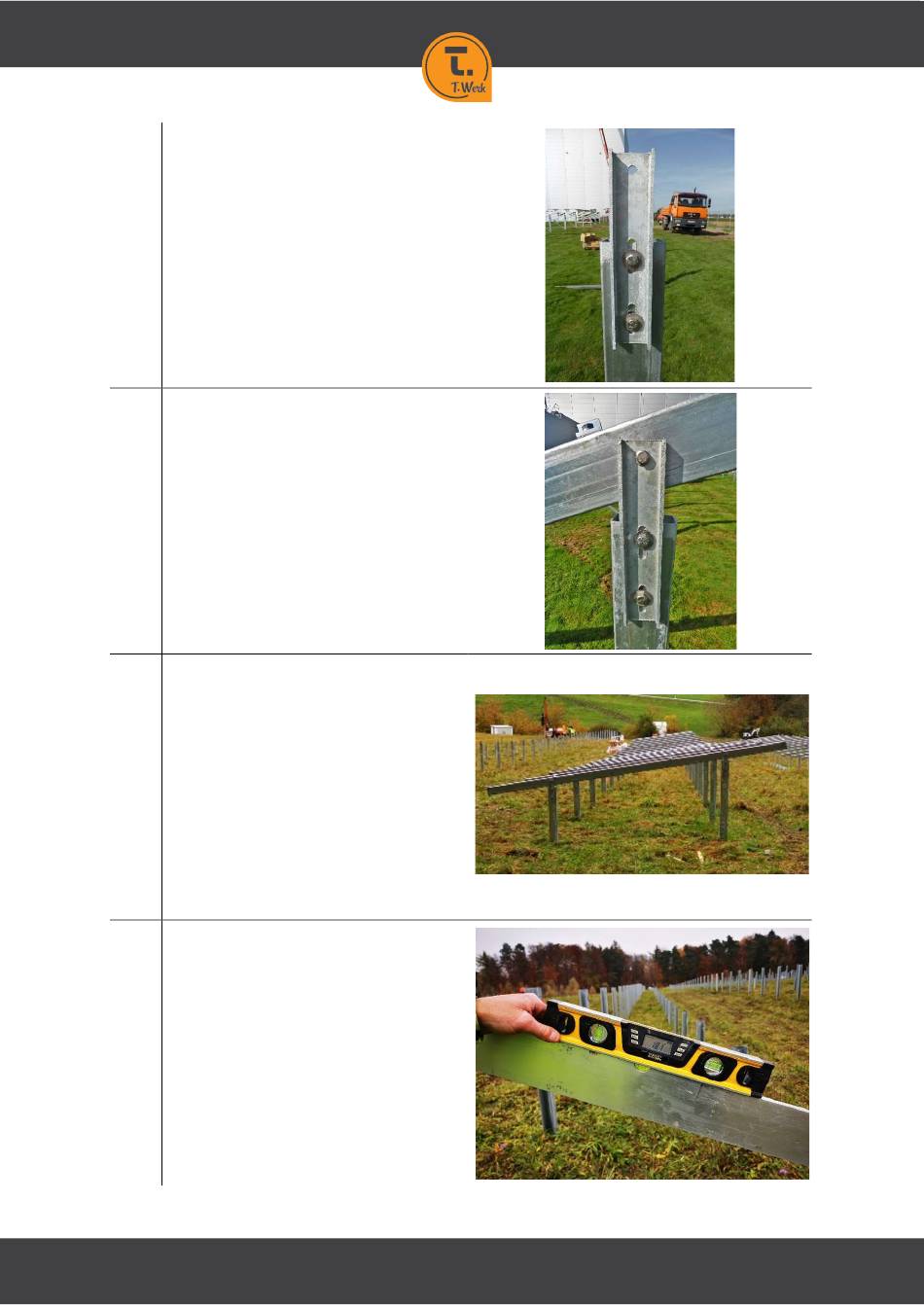

Befestigen Sie das SILENOS Kopfteil
an den beiden Langlöchern am
Rammpfosten mit je einer Sechs-
kantschraube M12x30 (Schrauben-
kopf auf Seite Langloch), Karosserie-
2.3
scheibe 40x12,5x1,5 A2 (auf der Seite
Schraubenkopf) und einer Flan-
schmutter M12. Richten Sie das SILE-
NOS Kopfteil auf einer Höhe aus und
ziehen sie die Schrauben dann mit ei-
nem Drehmoment ca. 65 Nm an.
Montieren Sie den SILENOS Querrie-
gel am Rundloch des Kopfteils des
vorderen Rammpfostens mit einer
Sechskantschraube M12x30, Unter-
2.4
legscheiben 13 A2 (auf Seite Schrau-
benkopf) und einer Flanschmutter
M12. Verwenden Sie dazu das Rund-
loch des Querriegels.
Schrauben Sie am Rundloch des
Kopfteils des hinteren Rammpfos-
tens den Querriegel mit einer Sechs-
kantschraube M12x30 (Schrauben-
kopf auf Seite Langloch), einer Karos-
2.5
seriescheibe 40x12,5x1,5 (auf Seite
Schraubenkopf) und einer Flan-
schmutter M12 fest. Verwenden Sie
dazu das Langloch des Querriegels.
Dieses dient der Toleranz des Achs-
abstandes.
Stellen Sie den Neigungswinkel mit
Hilfe der Langlöcher in den Kopfteilen
und des Querriegels ein. Ziehen Sie
2.6
dann alle Schrauben fest an.
Drehmoment: 65 Nm
