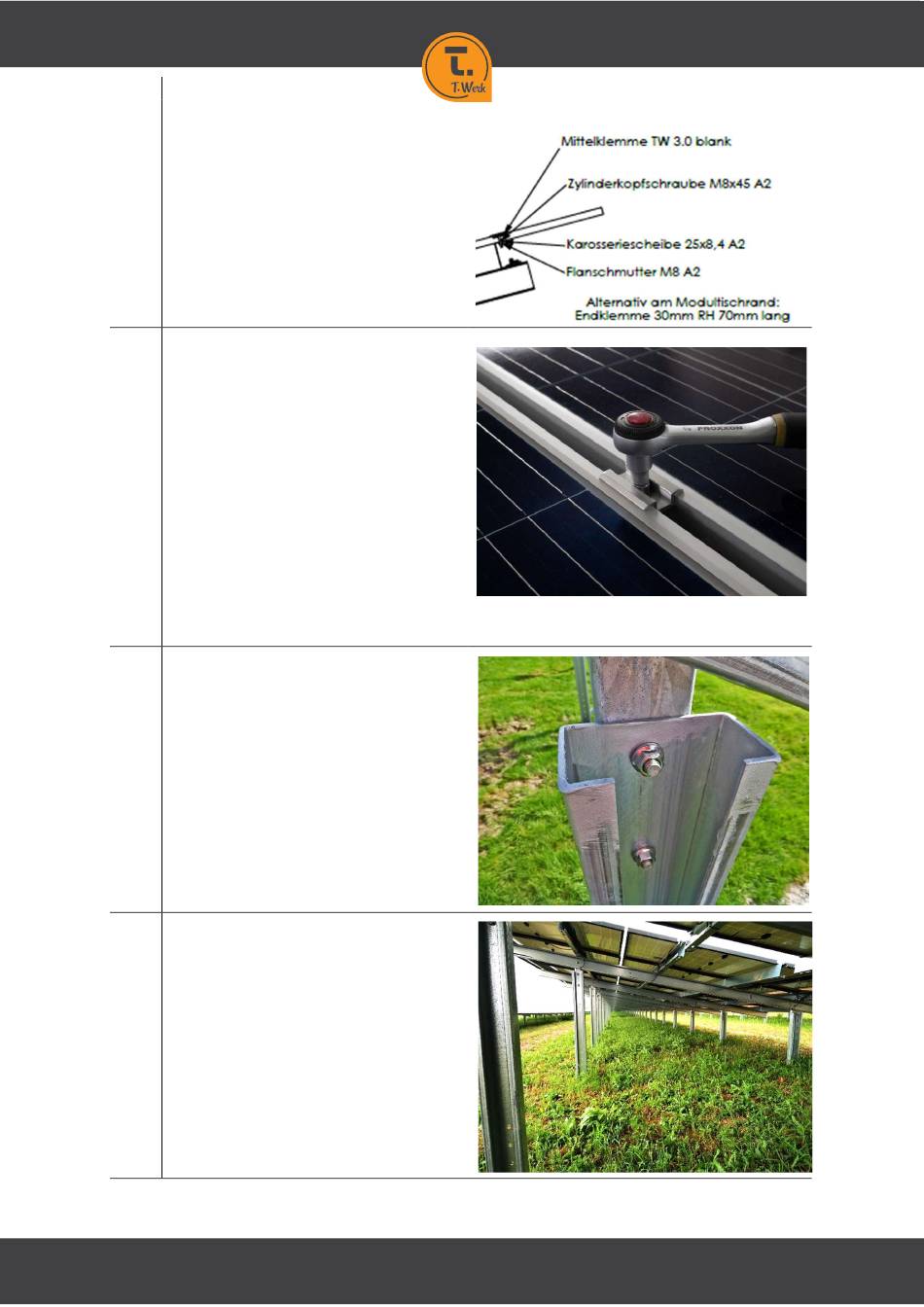

Schrauben Sie die Mittelklemme TW
3.0 (am Rand des Modultisches die
Endklemmen, hier am Beispiel 30
2.8
mm Rahmenhöhe) in die Langlöcher
der Modulschiene zur Befestigung
der Module locker ein.
Legen Sie die ersten beiden/drei Mo-
dule der Reihe eines Modultisches
zwischen die bereits locker ange-
schraubten
klemmen auf die SILENOS Modul-
schienen auf. Ziehen Sie dann die
Klemmen beziehungsweise die Zylin-
2.9
derkopfschrauben M8 mit einem
Drehmoment von 15 Nm fest.
Wiederholen Sie diese Schritte für je-
des weitere Modul bis der gesamte
Modultisch belegt ist.
Prüfen Sie alle verzinkten Stahlbau-
teile auf Beschädigung. Streichen Sie
2.10
alle beschädigten Stellen deckend
mit einer Zinkpaste an.
Das
SILENOS
2.11
Rammsystem ist vollständig mon-
tiert.
