Montieren

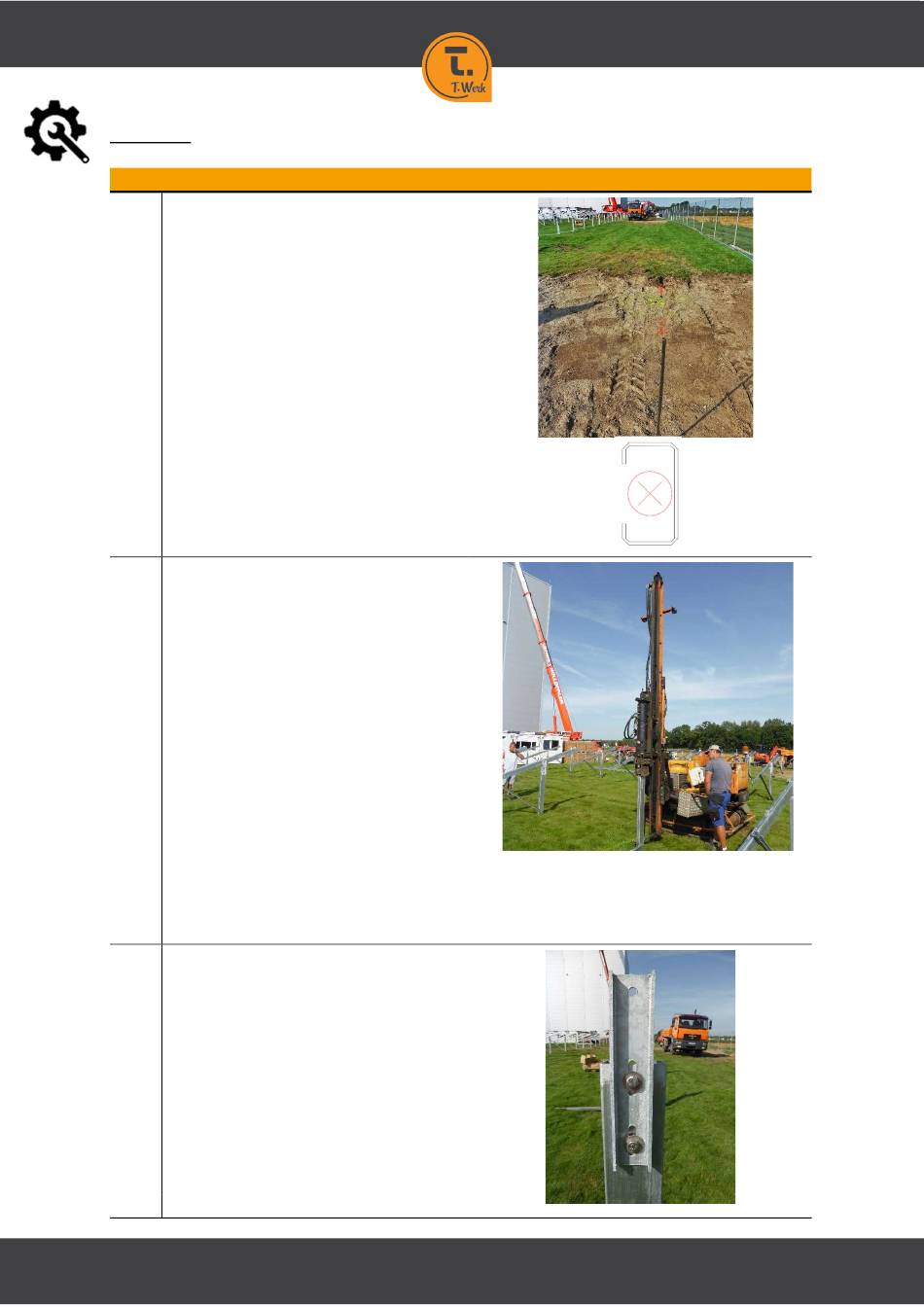

1 SILENOS Ein-Pfosten-Rammsystem (2 Module hochkant)
Messen und Markieren Sie zuerst die
Position der SILENOS C-Rammpfos-
ten. Verwenden Sie dazu die Maßket-
ten aus der dem Rammplan beilie-
genden Zeichnung der Draufsicht der
Modultische mit Maßketten. Gehen
Sie zum Einmessen von der bereits
vor Baubeginn abgesteckten Ein-
1.1
messpunkten aus.
Die Position der Rammpfosten ist ge-
mäß nebenstehender Abbildung am
mittig im C des Rammpfostens mar-
kiert, so dass der Rammpfosten di-
rekt an die Markierung zum Rammen
angesetzt werden kann.
Rammen Sie die SILENOS C-Ramm-
pfosten an den markierten Stellen.
Achten Sie dabei darauf, dass die Öff-
nung des Rammpfostens bei Sicht
von vorne auf den Modultisch nach
links zeigt. Beachten Sie dabei die
Rammtiefe bzw. den Überstand des
Rammpfostens über GOK, um einen
1.2
vorgegebenen Abstand zwischen Mo-
dulunterkante und Oberkante Ge-
lände (Empfehlung T.Werk GmbH: 80
cm) einzuhalten.
Entnehmen Sie die Maße dazu aus
dem projektspezifischen Rammplan
oder der Seitenansicht des Modulti-
sches gemäß Bodengutachten.
Befestigen Sie das SILENOS Kopfteil
an den beiden Langlöchern am
Rammpfosten mit je einer Sechs-
kantschraube M12x30 (Schrauben-
kopf auf Seite Langloch), Karosserie-
scheibe 40x12,5x1,5 A2 (auf der Seite
1.3
Schraubenkopf) und einer Flan-
schmutter M12. Richten Sie das SILE-
NOS Kopfteil auf einer Höhe aus und
ziehen sie die Schrauben dann mit ei-
nem Drehmoment ca. 65 Nm an.
www.t-werk.eu
Seite 19 von 37
