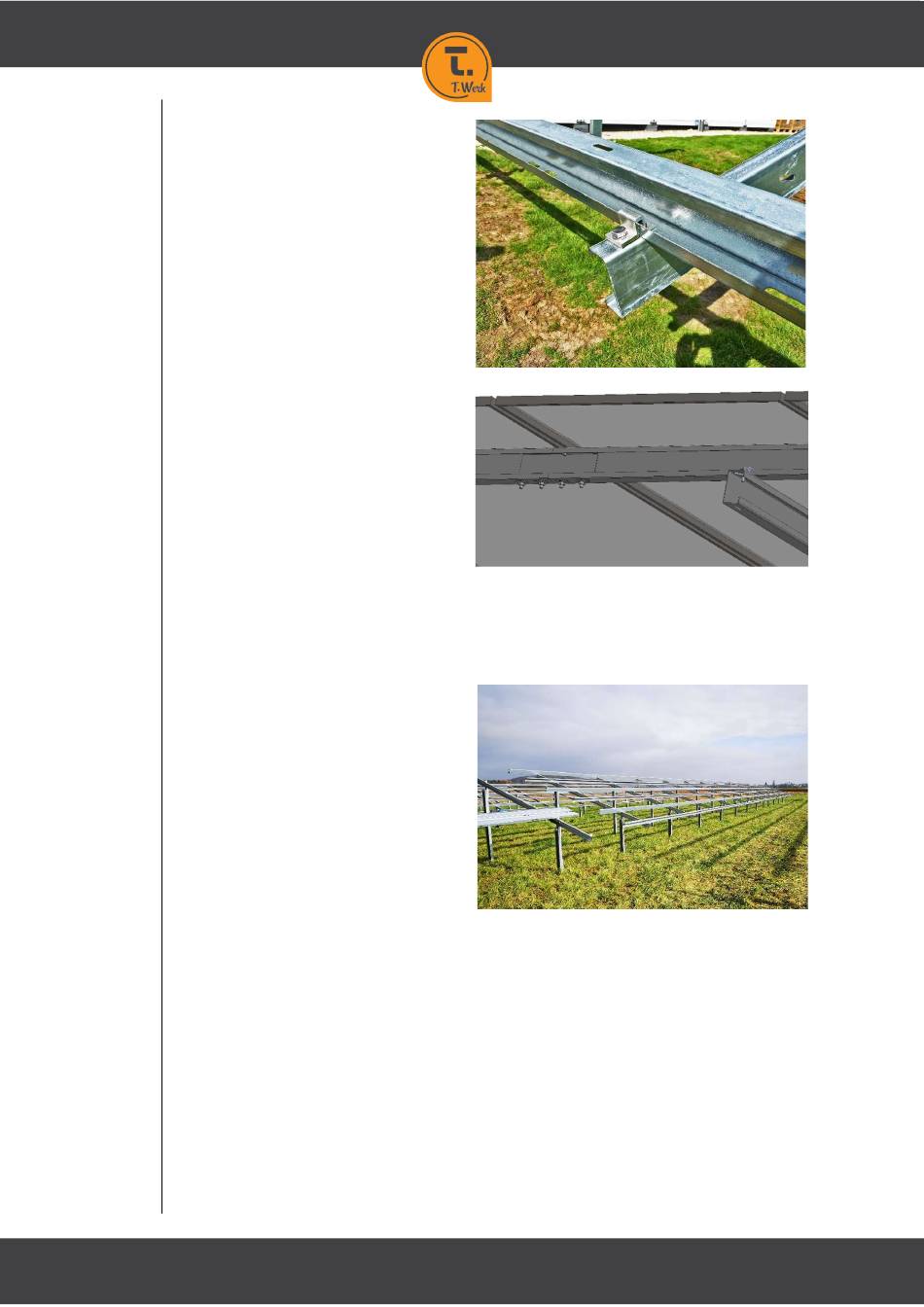

Befestigen Sie die SILENOS Modul-
schienen mit SILENOS Schienenhal-
ter-Sets in den Langlöchern auf den
SILENOS Querriegeln.
Achten Sie auf die Ausrichtung der
Öffnung der SILENOS Modulschie-
nen gemäß der projektspezifischen
Seitenansicht des Modultisches. Die
Anordnung der SILENOS Modulschie-
nen entnehmen Sie der Tischzeich-
nung. Ordnen Sie die Anfangs- und
Endschienen dementsprechend an.
Verbinden Sie die einzelnen SILENOS
Modulschienen mit einem SILENOS
Schienenverbinder + 4 Sechskant-
schrauben M12x30 (Schraubenkopf
innenliegend in C-Modulschiene) +
Unterlegscheiben 13 A2 (auf Seite
Schraubenkopf) + Karosseriescheibe
40x12,5x1,5 A2 (auf Seite Langloch) +
je eine Flanschmutter M12 (auf Seite
2.7
Langloch). Drehmoment 65 Nm. Die
Modulschienen werden dabei ohne
Abstand montiert.
Überlagert sich eine der 4 Schrauben
mit den SILENOS Schienenhalter-Set
zur Befestigung der Modulschiene,
dann sind 3 Schrauben am Schienen-
verbinder ausreichend.
Achten Sie bei der Befestigung da-
rauf, dass der SILENOS Schienenhal-
ter entsprechend nebenstehender
Zeichnung bündig und ganzflächig an
die SILENOS Modulschiene ange-
presst wird. Prüfen Sie die Position
des SILENOS Schienenhalters auch
beim Anziehen der Schraube.
Richten Sie die SILENOS Modulschie-
nen aus und ziehen Sie dann die
Schrauben fest an.
Drehmoment SILENOS Schienenhal-
ter- Set: 30 Nm
www.t-werk.eu
Seite 25 von 37
