T.Werk CHRONOS Originalmontageanleitung Seite 13

4.) Messen Sie das Modulfeld gemäß des Modulbelegungsplanes aus. Trennen Sie die Mo-
dulfelder nach 10 Modulen. So wird eine Wärmeausdehnung der Module ermöglicht
und ein Wartungsgang geschaffen. Markieren Sie die Außenkanten des Modulfeldes.
Prüfen Sie vor Ort alle Maße bevor Sie mit der Montage beginnen.
5.) Beachten Sie die Angaben des Modulherstellers in der Installationsanleitung zur Klem-
mung und Modulmontage.
Montieren
1 Bringen Sie die Dachbefestigung an bei einem Sparrendach (je nach Variante 1 - 2)
Messen Sie die erste Profillage und die Stellen für die Dachhaken aus und markieren
Sie diese dann anschließend.

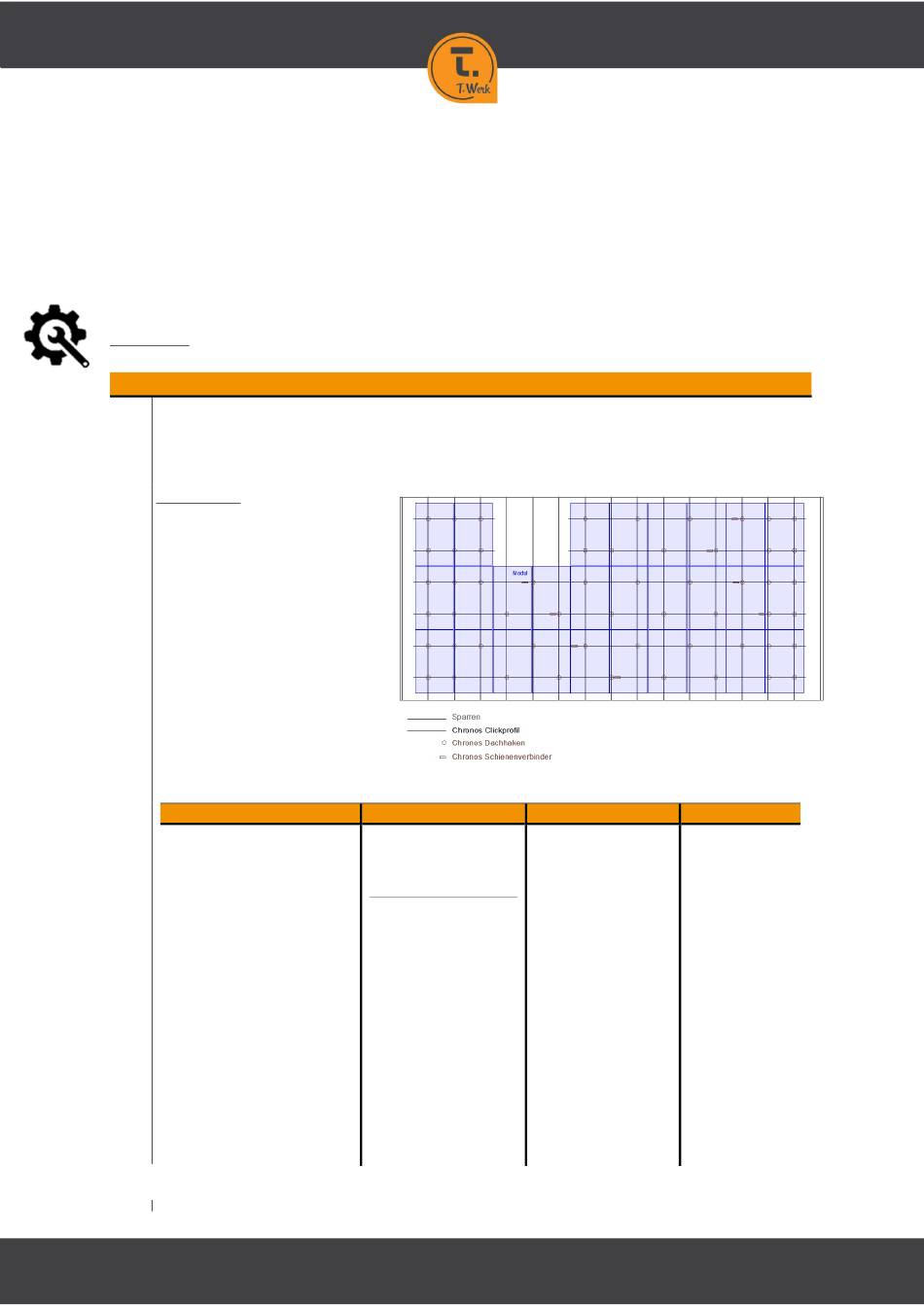

Variante 1:
Sparrendach
Module hochkant
einlagiges System
Dachbefestigung
Vorgabe für Anzahl und Plat-
1.1
zierung Dachhaken: Statik,
Sparrenabstand (65 - 120
cm)
Kragarm je nach Schneelast
bis zu 500 mm
bei geringen Schneelasten
und geringem Sparrenab-
stand: Dachhaken auf jeden
zweiten Sparren; Randbe-
reich wegen erhöhten Wind-
soglasten auf jeden Sparren
Empfehlung für gleichmäßig
Belastung: Dachhaken im
Wechsel auf die Sparren
1. Profillage
zwei CHRONOS Click
Profile je Modulreihe
Abstand abhängig von:
Modulausrichtung,
Modulabmessung,
Klemmbereich der Mo-
dule (Vorgabe des Mo-
dulherstellers)
Abstand der Module
zwischen den Reihen:
ca. 10 mm
Lage der Profile abhän-
gig von Abstand Zie-
gel/Dachplatte
www.t-werk.eu
2. Profillage CHRONOS SV
- in der Nähe des
Dachhakens,
Abstand
25 - 30 cm
Seite 13 von 23
max.
