testo 162 Bedienungsanleitung
Online-datenlogger
Verwandte Anleitungen für testo 162
Inhaltszusammenfassung für testo 162

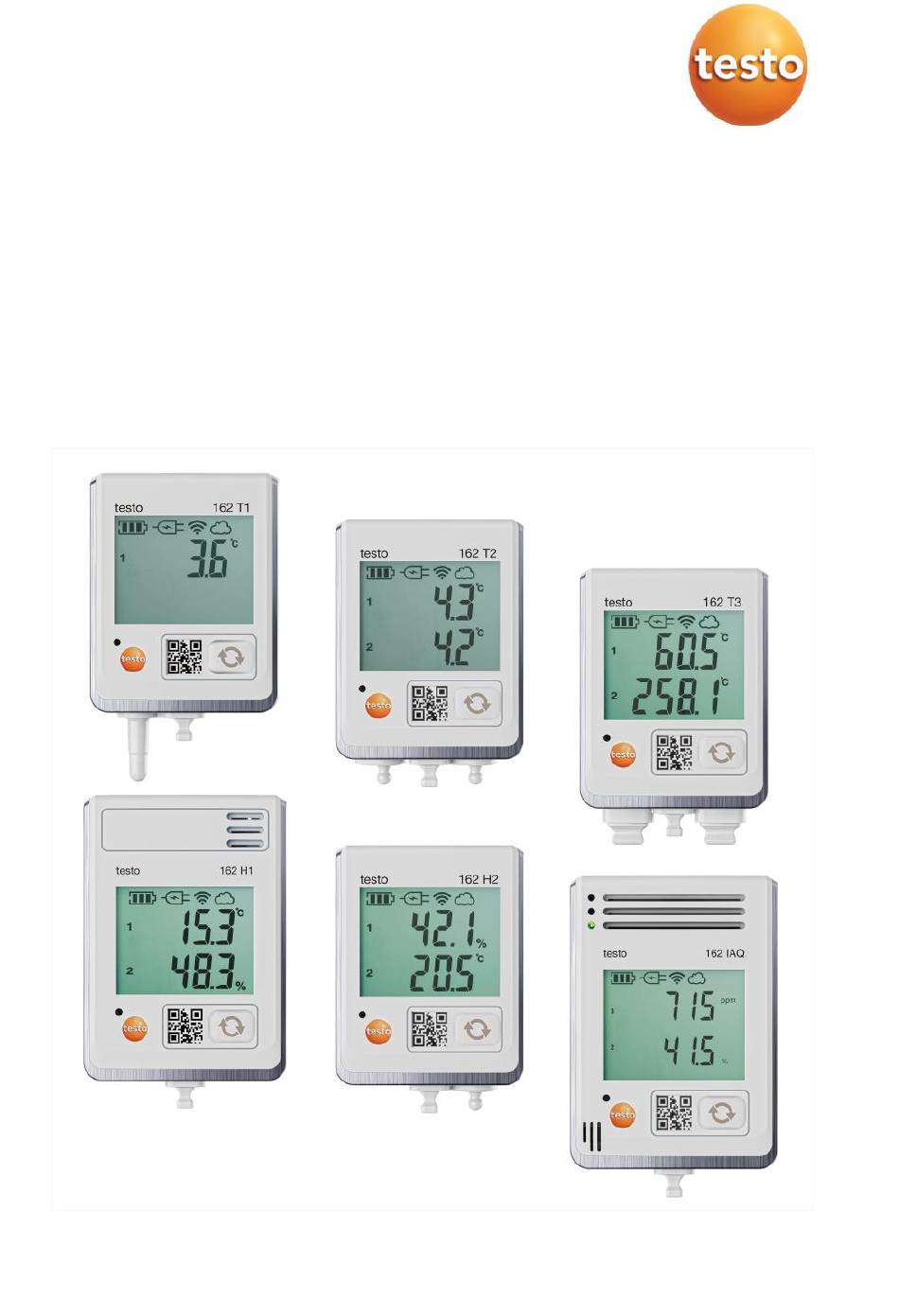

- Seite 1 162 Online-Datenlogger 0572 1621 – testo 162 T1 0572 1622 – testo 162 T2 0572 1623 – testo 162 T3 0572 1624 – testo 162 H1 0572 1625 – testo 162 H1 0572 1626 – testo 162 IAQ Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............ 5 Produktbeschreibung ................6 Systemübersicht ..................6 testo Account..................7 testo 162 T1 / T2 / T3 / H2 ..............7 testo 162 H1 / testo 162 IAQ ..............8 Displaysymbole ..................9 LED-Anzeige – Konfiguration ............... 10 LED-Anzeige –... -
Seite 3: Zu Diesem Dokument
Lagern Sie das Produkt nicht zusammen mit Lösungsmitteln. • Verwenden Sie keine Trockenmittel. • Führen Sie nur die Wartungs- und Instandhaltungsarbeiten an diesem Gerät durch, die in dieser Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. • Verwenden Sie nur Original-Ersatzteile von Testo. - Seite 4 2 Sicherheit und Entsorgung Batterien • Die unsachgemäße Verwendung von Batterien kann zu Zerstörung der Batterien, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von chemischen Flüssigkeiten führen. • Setzen Sie die mitgelieferten Batterien nur entsprechend den Anweisungen in der Bedienungsanleitung ein. •...
-
Seite 5: Entsorgung
-Konzentation) auf und senden diese durch eine WLAN Verbindung direkt an die testo Saveris Cloud. Die Feuchtesensoren testo 162 H1, testo 162 H2 und testo 162 IAQ dürfen nicht in staubiger Umgebung eingesetzt werden, da der Sensor verschmutzt werden könnte. -
Seite 6: Produktbeschreibung
, atmosphärischer Druck, Lux und UV gemessen werden. Das Online-Datenlogger-System testo 160 besteht aus den Komponenten Hardware (testo 160, testo 162, testo 164) sowie der testo Saveris Cloud und testo Smart App. Die testo Saveris Cloud ist dabei die zentrale Datenplattform. -
Seite 7: Testo Account
Mit den Online-Datenloggern testo 162 T1 / T2 / T3 können Temperaturmessungen durchgeführt werden. Die Datenlogger testo 162 T2 und testo 162 T3 verfügen zudem über jeweils zwei Anschlüsse für externe NTC- bzw. TE-Temperaturfühler. Mit dem Online-Datenlogger testo 162 H2 können über einen externen NTC-Fühler Temperatur- und Feuchtemessungen durchgeführt werden. -
Seite 8: Testo 162 H1 / Testo 162 Iaq
4 Produktbeschreibung testo 162 H1 / testo 162 IAQ Mit dem Online-Datenlogger testo 162 H1 können Temperatur- und Feuchtemessungen durchgeführt werden. Mit dem Online-Datenlogger testo 162 IAQ können Messungen von Temperatur, Feuchte, Kohlendioxidkonzentration und atmosphärischem Druck durchgeführt werden. Element Element 1 Luftqualitätsampel... -
Seite 9: Displaysymbole
4 Produktbeschreibung Displaysymbole Symbol Beschreibung Batteriekapazität 75% … 100% Batteriekapazität 50% … 74% Batteriekapazität 25% … 49% Batteriekapazität 5% … 24%, Symbol blinkt: Batteriekapazität < 5% Externe Stromversorgung (über USB-Buchse) WLAN-Signalstärke 100% WLAN-Signalstärke 75% WLAN-Signalstärke 50% WLAN-Signalstärke 25% Datenverbindung zur Cloud besteht, Symbol blinkt: Datenverbindung zur Cloud wird aufgebaut Alarmmeldung Messkanal 1... -
Seite 10: Led-Anzeige - Konfiguration
4 Produktbeschreibung LED-Anzeige – Konfiguration LED-Anzeige Beschreibung Online-Datenlogger blinkt alle Online-Datenlogger befindet sich im Standby 30 sec kurz (200 ms) grün. Modus, es ist noch keine Konfiguration im Online-Datenlogger hinterlegt. Online-Datenlogger blinkt im Online-Datenlogger befindet sich im Sekundentakt grün. Konfigurationsmodus und kann innerhalb von 5 min nach Aktivierung konfiguriert werden. -
Seite 11: Wandhalterungen
Schraubendreher auf die mit einem Kreis buchse (links / rechts) gekennzeichnete Stelle drücken und Kabelhalter nach unten schieben. Verwendbar für: testo 162 T1 (0572 1621), testo 162 T2 (0572 1622), testo 162 T3 (0572 1623) und testo 162 H2 (0572 1625) - Seite 12 Element Element 1 Online-Datenlogger 2 Wandhalterung 3 Entriegelungswerkzeug 4 Magnetplatte (optional bestellbar, Bestellnummer: 0554 2001) Verwendbar für: testo 162 H1 (0572 1624) und testo 162 IAQ (0572 1626) Entriegelungswerkzeug in die Entriegelungsöffnung einführen. Datenlogger nach oben aus der Wandhalterung herausziehen.
-
Seite 13: Erste Schritte
5 Erste Schritte 5 Erste Schritte testo Account anlegen Sofern sie noch keinen testo Account haben, registrieren Sie sich unter: https://www.testo.com/login Eine Registrierung ist auch über die testo Smart App möglich. Die testo Smart App erhalten Sie für iOS- Geräte im AppStore oder für Android-Geräte im Play Store. - Seite 14 Die Nutzung des im Lieferumfang enthaltenen Netzteils wird daher empfohlen. Die testo 162 Online-Datenlogger können statt per Batterien auch über die USB- Schnittstelle mit Spannung versorgt werden. Die Online-Datenlogger verfügen jedoch über keine Ladefunktion, d.h. es können keine Akkus im Online- Datenlogger über die USB-Schnittstelle geladen werden.
-
Seite 15: Datenlogger In Testo Account Einbinden
5 Erste Schritte Datenlogger in testo Account einbinden Die Einbindung der Online-Datenlogger in ihr Netzwerk und in ihren testo Account kann über mehrere Wege erfolgen: • Inbetriebnahme über testo Smart App (per WLAN Hotspot) • Inbetriebnahme über Desktop Computer und testo Saveris Cloud (per USB-Kabel) •... -
Seite 16: Offline Konfiguration Via Pdf (Per Usb-Kabel)
Save configuration. Ein Dialog zum Exportieren der Formulardaten wird geöffnet. Wählen Sie als Speicherort das externe Laufwerk „testo 160“ aus und speichern Sie die Formulardaten (Konfigurationsdatei WiFiConf_Daten.xml) darauf ab. Trennen Sie die USB Verbindung zum Computer um die Konfiguration des Datenloggers abzuschließen. -
Seite 17: Lizenz
Lizenz für den Betrieb der Datenlogger in der testo Saveris Cloud buchen. Stellen Sie sicher, dass für jeden Datenlogger eine gültige Lizenz vorliegt. testo Cloud Account öffnen (in der testo Smart App oder direkt in der testo Saveris Cloud). 2 Account-Informationen öffnen. -
Seite 18: Produkt Instandhalten
Ausschließlich neue Markenbatterien verwenden. Wird eine zum Teil verbrauchte Batterie eingesetzt, erfolgt die Berechnung der Batteriekapazität nicht korrekt. Bei testo 162 T1 / T2 / T3 / H2: Batteriedeckel durch Öffnen der Schrauben auf der Gehäuserückseite lösen. Bei testo 162 H1 und testo 162 IAQ: Batteriefachabdeckung öffnen. -
Seite 19: Technische Daten
Ein längerer Aufenthalt in höherer Luftfeuchtigkeit kann die Messwerte bis zu 3 % rF verfälschen. Nach 48 Stunden bei 50 %rF ± 10 % und +20°C ± 5°C regeneriert sich der Sensor selbständig. Online- testo 162 T1 testo 162 T2 testo 162 T3 Datenlogger Bestellnummer... - Seite 20 7 Technische Daten Online- testo 162 H1 testo 162 H2 testo 162 IAQ Datenlogger Genauigkeit ± 2 % rF bei 25°C ± 2 % rF bei 25°C und 20..80% rF und 20..80% rF ± 3 % rF bei 25°C ± 3 % rF bei 25°C und <20% rF und...
- Seite 21 7 Technische Daten Online- testo 162 T1 testo 162 T2 testo 162 T3 Datenlogger Spannungsver- 4 x AA AlMn Mignonzellen sorgung Netzteil optional für Temperaturen unter -10 °C bitte Lithium-Batterien (0515 0572) verwenden Batteriestandzeit 12 Monate bei +25 °C, 15 min Messtakt, 30 min Tages-...
- Seite 22 7 Technische Daten Online- testo 162 H1 testo 162 H2 testo 162 IAQ Datenlogger Batteriestandzeit Netzbetrieb 12 Monate empfohlen bei +25 °C, 15 min Messtakt, 30 min Tages-Kommunikationstakt (8 h / Tag) und 120 min Nacht- Kommunikationstakt (16 h / Tag) bei -30 °C und 15 min Messtakt, 30 min...
-
Seite 23: Tipps Und Hilfe
Statische IP verwendet werden sollen (Expert-Mode auswählen für die entsprechenden Angaben. Nicht im Einrichtungsassistent möglich.) testo Saveris Cloud Die testo Saveris Cloud ist über einen normalen, aktuellen Browser (www) erreichbar. Dafür werden die Standard-TCP-Ports http (80) und https (443) verwendet. - Seite 24 Die CO2 Messung scheint falsche Messwerte zu liefern. Was kann ich tun? Der CO2 Sensor ist ein optisches Präzisions-Messgerät. Erschütterungen und Stöße können die Werkskalibrierung verändert haben. Eine Re- Kalibrierung kann durch Testo Industrial Services (TIS) oder andere zertifizierte Dienstleister durchgeführt werden.
-
Seite 25: Signale Der Status-Led
Bei der Kalibrierung von Feuchtesensoren ist auf ausreichend lange Angleichzeiten und genügend große Luftumwälzung zu achten. Mehr Informationen finden Sie im Downloadbereich der testo 162 Reihe. Signale der Status-LED Folgende Tabelle gibt einen Überblick über die Bedeutung der verschiedenen Signale der Status-LED der testo 162 Online-Datenlogger. - Seite 26 Testo SE & Co. KGaA Celsiusstraße 2 79822 Titisee-Neustadt Germany Telefon: +49 7653 681-0 E-Mail: info@testo.de Internet: www.testo.com 0970 1621 de 01 – 01.2025...
