- Seite 1 174 · Datenlogger Bedienungsanleitung testo 174 · Data loggers Instruction manual testo 174 · Enregistreur de données Mode d'emploi testo 174 · Data logger Manual de instrucciones testo 174 · Data logger Istruzioni per l'uso testo 174 · Data logger...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 Zu diesem Dokument ..............4 Sicherheit gewährleisten ..............5 Umwelt schützen ................5 Leistungsbeschreibung ................5 Verwendung ..................5 Technische Daten................6 Erste Schritte ...................8 Datenlogger entsichern/sichern ............8 Batterien einlegen................9 Datenlogger an PC anschließen............10 Anzeige- und Bedienelemente..............11 Display...................11 Tastenfunktionen ................12 Produkt verwenden ................13... -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Sicherheit und Umwelt Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. -
Seite 5: Sicherheit Gewährleisten
Testo zur Entsorgung zurück. Leistungsbeschreibung Verwendung Die Datenlogger testo 174 dienen zum Speichern und Auslesen von Einzelmesswerten und Messreihen. Messwerte werden mit testo 174 gemessen, gespeichert und über das Interface an den PC übertragen, wo sie mit Hilfe der Software testo ComSoft ausgelesen und ausgewertet werden können. -
Seite 6: Technische Daten

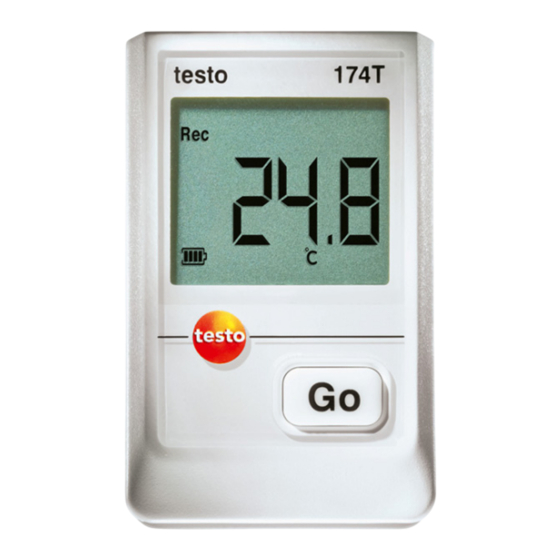

3 Leistungsbeschreibung Technische Daten testo 174T Eigenschaft Werte Fühlertyp NTC-Temperatur-Sensor intern Messbereich -30 ... +70 °C Genauigkeit ± 0,5 °C (-30 ... +70 °C) Auflösung 0,1 °C Betriebstemperatur -30 ... +70 °C Lagertemperatur -40 ... +70 °C Batterietyp 2 x 3 V-Knopfzelle (2 x CR 2032 Lithium) Standzeit 500 Tage (15 Min. - Seite 7 3 Leistungsbeschreibung testo 174H Eigenschaft Werte Fühlertyp NTC-Temperatur-Sensor und kapazitiver Feuchtesensor intern Messbereich 0 ... 100 %rF (nicht betauende Atmosphäre), -20 ... +70 °C Genauigkeit ± 3 %rF (2 %rF ... 98 %rF) Feuchte ± 1 Digit +0,03 %rF/K Genauigkeit ±...
-
Seite 8: Erste Schritte
4 Erste Schritte Erste Schritte Datenlogger entsichern/sichern Der Datenlogger wird in gesichertem Zustand ausgeliefert. Datenlogger entsichern 1. Die beiden Riegel an der Unterseite der Wandhalterung nach außen schieben. 2. Datenlogger aus der Wandhalterung schieben. Datenlogger sichern 1. Datenlogger in die Wandhalterung schieben. 2. -
Seite 9: Batterien Einlegen
4 Erste Schritte Batterien einlegen 1. Datenlogger auf die Frontseite legen. 2 Batteriefachabdeckung auf der Rückseite des Datenloggers durch eine Linksdrehung öffnen und abnehmen. Verwenden Sie dazu am besten ein Münzstück. 3. Mitgelieferte Batterien (3 V-Knopfzelle, CR 2032 Lithium) so einlegen, dass der + Pol jeweils sichtbar ist. -
Seite 10: Datenlogger An Pc Anschließen
Download Center. Die Anleitung zur Installation und Bedienung der Software finden Sie in der Bedienungsanleitung testo ComSoft, die zusammen mit der Software heruntergeladen wird. Die Software kann auf CD bestellt werden (Artikel-Nr. 0572 0580), falls der Download aus dem Internet nicht gewünscht wird. -
Seite 11: Anzeige- Und Bedienelemente
5 Anzeige- und Bedienelemente Anzeige- und Bedienelemente Display Je nach Betriebszustand können im Display unter- schiedliche Informationen angezeigt werden. Eine detaillierte Darstellung der abrufbaren Informationen finden Sie in der Kurz-Bedienungsanleitung, die jedem Datenlogger beiliegt. 1 Messprogramm läuft 2 Messprogramm beendet 3 Warten auf Start des Messprogramms 4 höchster gespeicherter Messwert 5 niedrigster gespeicherter Messwert... -
Seite 12: Tastenfunktionen
5 Anzeige- und Bedienelemente Symbol Kapazität 75-100% 50-75% 25-50% 10-25% <10% Batterie leer (Messprogramm wurde angehalten). > Daten auslesen und Batterie wechseln (siehe Batterien wechseln Seite 14). 10 unterer Alarmwert: • blinkt: programmierter Alarmwert wird angezeigt • leuchtet: programmierter Alarmwert wurde unterschritten 11 oberer Alarmwert •... -
Seite 13: Produkt Verwenden
Internet erhältlich www.testo.com, International, Service&Support Download Center. Die Anleitung zur Installation und Bedienung der Software finden Sie in der Bedienungsanleitung testo ComSoft, die zusammen mit der Software heruntergeladen wird. Wandhalterung montieren Montagematerialien (z. B. Schrauben, Dübel) gehören nicht zum Lieferumfang. -
Seite 14: Daten Auslesen
7 Produkt instand halten Daten auslesen Das Auslesen des Datenloggers und die Weiterbearbeitung der ausgelesenen Daten erfolgt über die Software testo ComSoft, siehe separate Bedienungsanleitung. Produkt instand halten Batterien wechseln Durch den Batteriewechsel wird das laufende Mess- programm gestoppt. Die gespeicherten Daten bleiben aber erhalten. - Seite 15 (siehe Datenlogger an PC anschließen Seite 10). 7. Datenlogger in die Halteschale des Interface schieben. 8. Software testo ComSoft starten und eine Verbindung zum Datenlogger herstellen. 9. Datenlogger neu konfigurieren bzw. die alte gespeicherte Konfiguration aufspielen, siehe separate Bedienungsanleitung testo ComSoft.
-
Seite 16: Gerät Reinigen
Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden. Tipps und Hilfe Fragen und Antworten Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses Dokuments oder im Internet unter www.testo.com/service-contact. -
Seite 17: Zubehör Und Ersatzteile
Mini-Datenlogger testo 174T, 1-Kanal, inkl. 0572 1560 Wandhalterung, Batterie (2 x CR 2032 Lithium) und Kalibrierprotokoll USB-Interface zum Programmieren und 0572 0500 Auslesen der Logger testo 174T und testo 174H CD testo ComSoft (falls kostenloser, 0572 0580 registrierungspflichtiger Download von Website nicht gewünscht) - Seite 18 8 Tipps und Hilfe...
- Seite 64 8 Consejos y ayuda...
