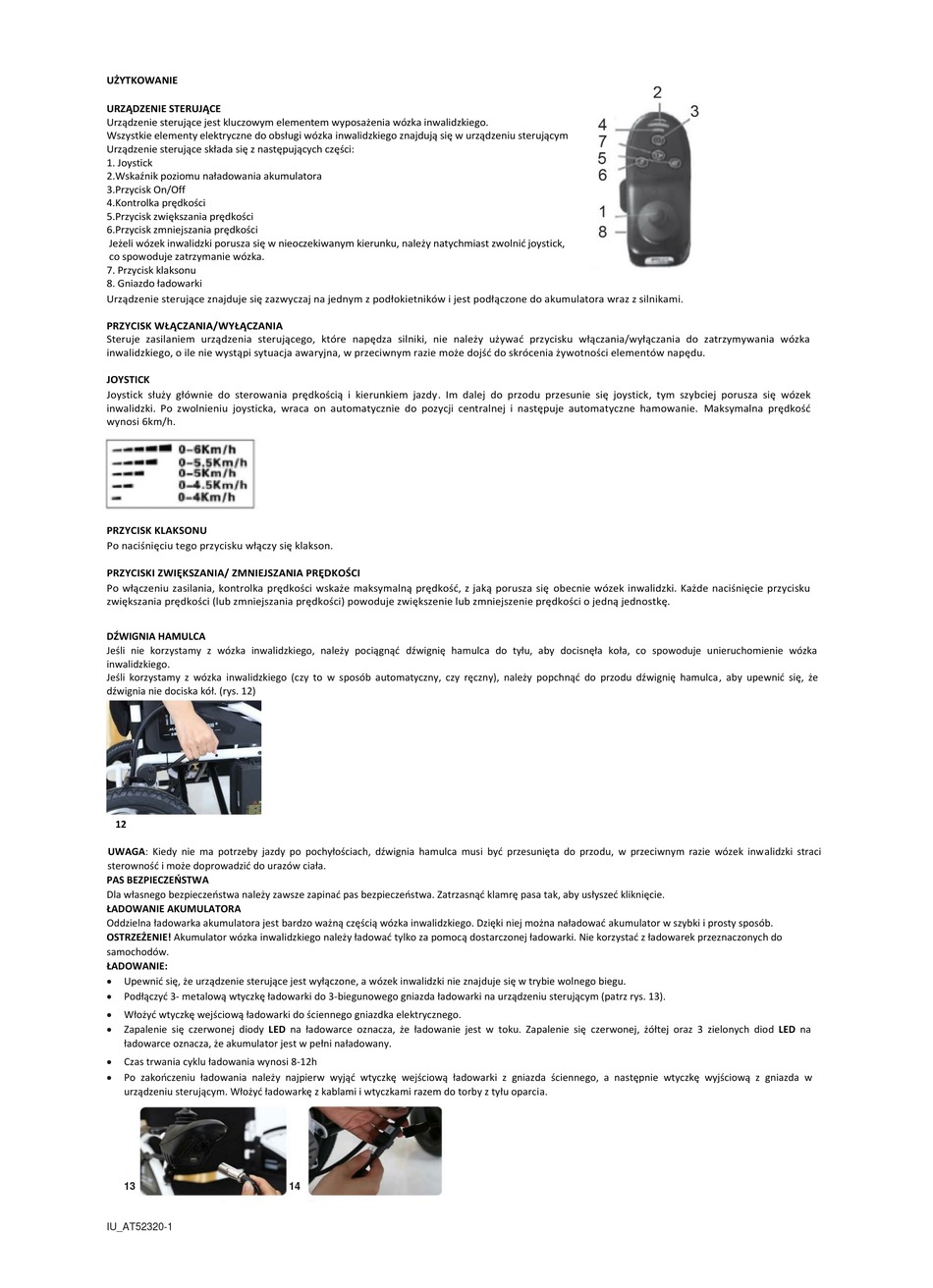

UŻYTKOWANIE
URZĄDZENIE STERUJĄCE
Urządzenie sterujące jest kluczowym elementem wyposażenia wózka inwalidzkiego.
Wszystkie elementy elektryczne do obsługi wózka inwalidzkiego znajdują się w urządzeniu sterującym
Urządzenie sterujące składa się z następujących części:
1. Joystick
2.Wskaźnik poziomu naładowania akumulatora
3.Przycisk On/Off
4.Kontrolka prędkości
5.Przycisk zwiększania prędkości
6.Przycisk zmniejszania prędkości
Jeżeli wózek inwalidzki porusza się w nieoczekiwanym kierunku, należy natychmiast zwolnić joystick,
co spowoduje zatrzymanie wózka.
7. Przycisk klaksonu
8. Gniazdo ładowarki
Urządzenie sterujące znajduje się zazwyczaj na jednym z podłokietników i jest podłączone do akumulatora wraz z silnikami.
PRZYCISK WŁĄCZANIA/WYŁĄCZANIA
Steruje zasilaniem urządzenia sterującego, które napędza silniki, nie należy używać przycisku włączania/wyłączania do zatrzymywania wózka
inwalidzkiego, o ile nie wystąpi sytuacja awaryjna, w przeciwnym razie może dojść do skrócenia żywotności elementów napędu.
JOYSTICK
Joystick służy głównie do sterowania prędkością i kierunkiem jazdy. Im dalej do przodu przesunie się joystick, tym szybciej porusza się wózek
inwalidzki. Po zwolnieniu joysticka, wraca on automatycznie do pozycji centralnej i następuje automatyczne hamowanie. Maksymalna prędkość
wynosi 6km/h.
PRZYCISK KLAKSONU
Po naciśnięciu tego przycisku włączy się klakson.
PRZYCISKI ZWIĘKSZANIA/ ZMNIEJSZANIA PRĘDKOŚCI
Po włączeniu zasilania, kontrolka prędkości wskaże maksymalną prędkość, z jaką porusza się obecnie wózek inwalidzki. Każde naciśnięcie przycisku
zwiększania prędkości (lub zmniejszania prędkości) powoduje zwiększenie lub zmniejszenie prędkości o jedną jednostkę.
DŹWIGNIA HAMULCA
Jeśli nie korzystamy z wózka inwalidzkiego, należy pociągnąć dźwignię hamulca do tyłu, aby docisnęła koła, co spowoduje unieruchomienie wózka
inwalidzkiego.
Jeśli korzystamy z wózka inwalidzkiego (czy to w sposób automatyczny, czy ręczny), należy popchnąć do przodu dźwignię hamulca, aby upewnić się, że
dźwignia nie dociska kół. (rys. 12)
12
UWAGA: Kiedy nie ma potrzeby jazdy po pochyłościach, dźwignia hamulca musi być przesunięta do przodu, w przeciwnym razie wózek inwalidzki straci
sterowność i może doprowadzić do urazów ciała.
PAS BEZPIECZEŃSTWA
Dla własnego bezpieczeństwa należy zawsze zapinać pas bezpieczeństwa. Zatrzasnąć klamrę pasa tak, aby usłyszeć kliknięcie.
ŁADOWANIE AKUMULATORA
Oddzielna ładowarka akumulatora jest bardzo ważną częścią wózka inwalidzkiego. Dzięki niej można naładować akumulator w szybki i prosty sposób.
OSTRZEŻENIE! Akumulator wózka inwalidzkiego należy ładować tylko za pomocą dostarczonej ładowarki. Nie korzystać z ładowarek przeznaczonych do
samochodów.
ŁADOWANIE:

Upewnić się, że urządzenie sterujące jest wyłączone, a wózek inwalidzki nie znajduje się w trybie wolnego biegu.

Podłączyć 3- metalową wtyczkę ładowarki do 3-biegunowego gniazda ładowarki na urządzeniu sterującym (patrz rys. 13).

Włożyć wtyczkę wejściową ładowarki do ściennego gniazdka elektrycznego.

Zapalenie się czerwonej diody LED na ładowarce oznacza, że ładowanie jest w toku. Zapalenie się czerwonej, żółtej oraz 3 zielonych diod LED na
ładowarce oznacza, że akumulator jest w pełni naładowany.

Czas trwania cyklu ładowania wynosi 8-12h

Po zakończeniu ładowania należy najpierw wyjąć wtyczkę wejściową ładowarki z gniazda ściennego, a następnie wtyczkę wyjściową z gniazda w
urządzeniu sterującym. Włożyć ładowarkę z kablami i wtyczkami razem do torby z tyłu oparcia.
13
