4. Betriebsanleitung
4.1 E inschalten und Bedie-
nung: Modelle ohne Ther-
mostat
EINSCHALTEN
Nach Durchführung der erforderlichen
Prüfungen und Installation der Gasfla-
sche (siehe Kapitel 3.4.1-3.4.4) können
Sie den Gas-Heizofen in Betrieb nehmen.
1. Ö ffnen Sie den Gashahn an der Gasfla-
sche (durch Linksdrehung) ganz lang-
sam.
2. V ergewissern Sie sich, dass der Dreh-
knopf am Bedienfeld auf der Position
● kleine Flamme steht. Sollte dies
nicht der Fall sein, drücken Sie den
Drehknopf leicht nach unten und dre-
hen Sie ihn auf die Position ● kleine
Flamme (siehe Abb. 5)
3. D rücken Sie den Drehknopf ganz nach
unten durch. Halten Sie den Knopf ca.
25 Sekunden lang gedrückt.
4. B etätigen Sie dann bei gleichzeitig ge-
drücktem Drehknopf den Piezodruck-
knopf mehrmals hintereinander, um
die Wächterflamme zu entzünden
(siehe Abb. 5). Ist die Wächterflamme
sichtbar, gehen Sie wie folgt vor:
a) B efindet sich zwischen Flamme und
Rohr ein Spalt (siehe Abb. 4a), halten
Sie den Drehknopf weitere 15 Sekun-
den lang gedrückt, solange bis sich die
Flamme direkt auf das Rohr abgesetzt
hat (siehe Abb. 4b). Zur Erhitzung des
Thermoelements muss der Drehknopf
weitere 15 Sekunden lang gedrückt
bleiben.
b) D ie Flamme sitzt bereits bei der ersten
Zündung direkt auf dem Rohr (siehe
Abb. 4b) und brennt somit korrekt.
DE
16/28
Halten Sie den Drehknopf ca. 15 Se-
kunden lang gedrückt, damit sich das
Thermoelement erhitzen kann.
FALSCH
FALSCH
Zündung der Flamme
Zündung der Flamme
(Luftspalt zwischen Rohr
(Lu�spalt zwischen Rohr
und Flamme)
und Flamme)

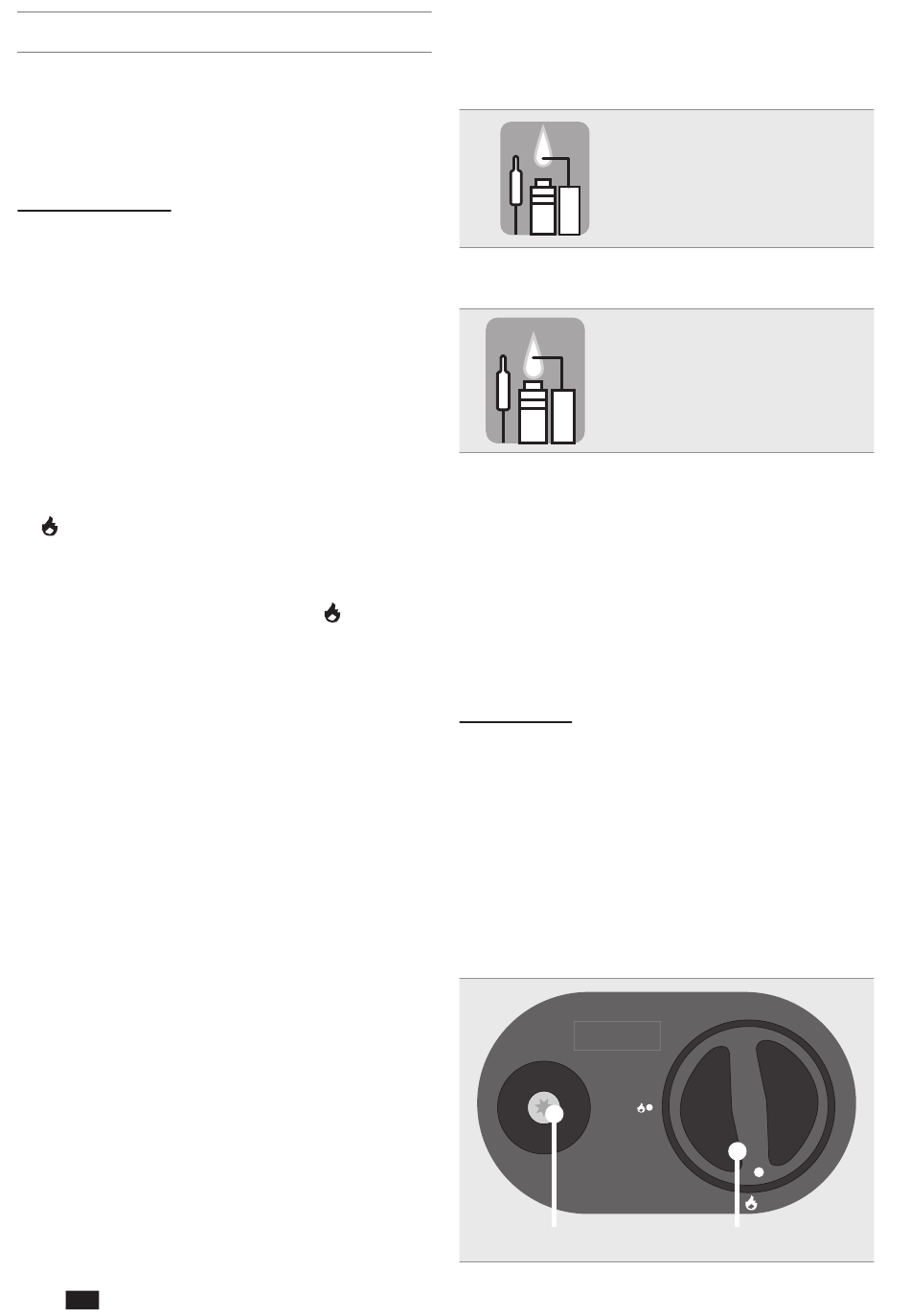

Abb. 4a: Wächterflamme brennt falsch
RICHTIG
RICHTIG
Gesenkte Flamme
Gesenkte Flamme (Luftspalt
(Lu�spalt zwischen Rohr
zwischen Rohr und Flamme
und Flamme ist
ist geschlossen)
geschlossen)
Abb. 4b: Wächterflamme brennt richtig
5. D anach lassen Sie den Drehknopf los.
Wenn die Wächterflamme nicht aus-
geht, arbeitet das Gerät einwandfrei.
Sollte die Wächterflamme jedoch er-
löschen, müssen Sie die Schritte 1 – 4
noch einmal wiederholen.
Bedienung
Stellen Sie die gewünschte Heizleistung
ein, indem Sie den Drehknopf des Be-
dienfelds leicht nach unten drücken und
auf die gewünschte Stelle der Heizleis-
tung drehen.
Kleine Flamme: minimaler Durchfluss
Große Flamme: maximaler Durchfluss
Piezo
Piezodruckknopf
Abb. 5a: Bedienfeld (Modelle ohne Thermostat)
Temperaturregler
