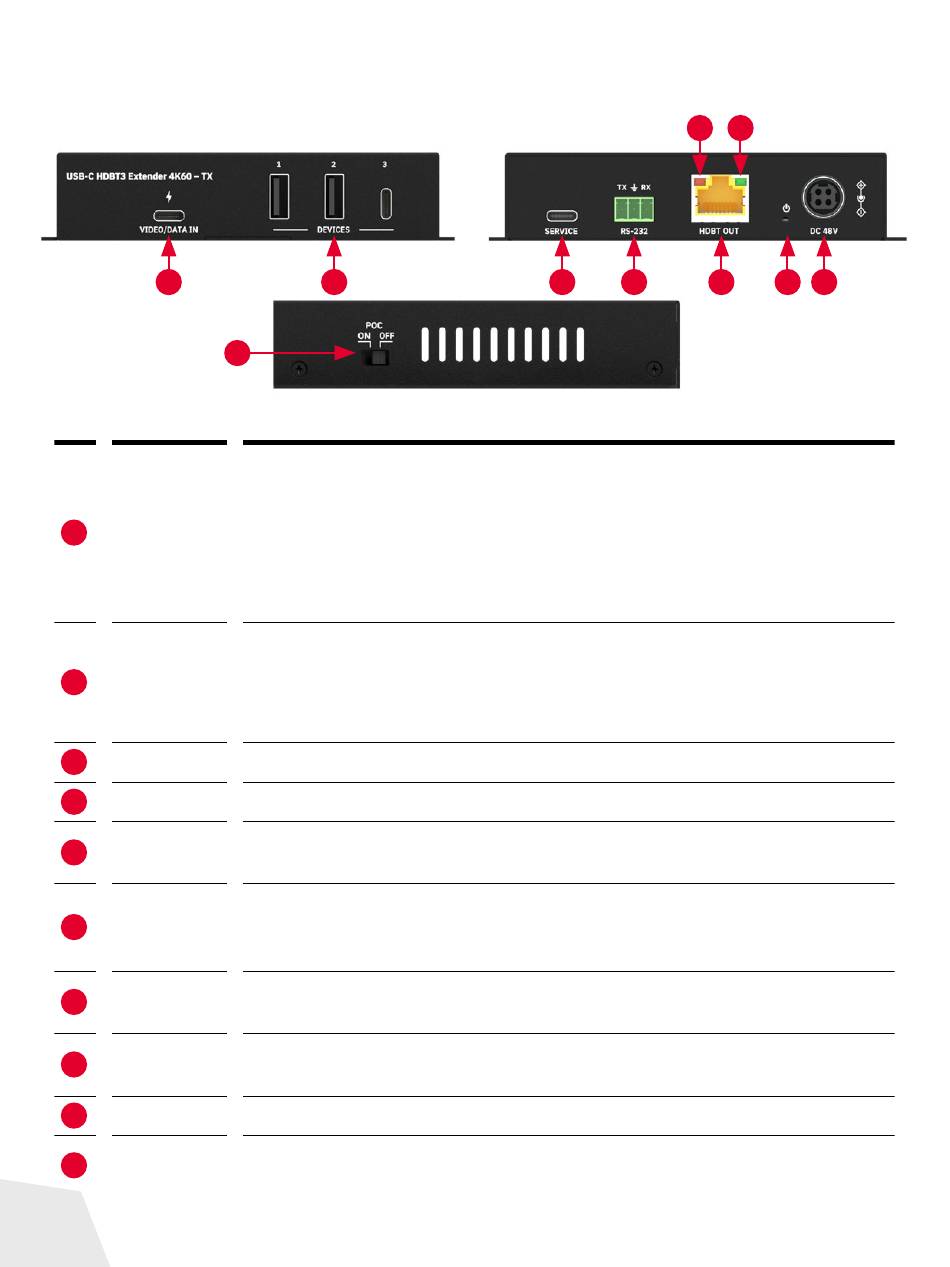

5 Gerätebeschreibung
5.1 Transmitter
1
10
Nr. Name
USB-C In
1
USB 2.0
2
Devices
Service
3
RS-232
4
HDBT OUT
5
Gelbe LED
6
Grüne LED
7
Power LED
8
DC 48V
9
PoC
10
DE
2
Beschreibung
USB Typ-C, unterstützt PD 3.0 Spezifikation und USB Datenüber-
tragung. Zum Anschluss eines USB-Hosts wie einen Laptop.
Der Anschluss unterstützt drei Funktionen:
> Videoeingang, der am HDMI-Ausgang ausgegeben wird.
> USB 2.0 - Datenübertragung an bzw. von den USB-Devices.
> Ladefunktion für angeschlossene Laptops mit bis zu 60 W.
> 2 x USB 2.0 Typ-A, zum Anschluss von zum Beispiel einer Maus,
Tastatur oder einer USB-Kamera. Liefert bis zu 5 V / 1 A Strom.
> 1 x USB 2.0 Typ-C, zum Anschluss von zum Beispiel einer Maus,
Tastatur oder einer USB-Kamera. Liefert bis zu 5 V / 1 A Strom.
Für Firmwareupdates und Steuerung
Bidirektionale Durchleitung zum / vom Receiver
HDBT-Ausgang, zur Verbindung mit dem HDBT-Eingang am
Receiver.
> Leuchtet: Videoübertragung mit HDCP-Verschlüsselung.
> Blinkt: Videoübertragung ohne HDCP-Verschlüsselung.
> Leuchtet nicht: Keine Videoübertragung.
> Leuchtet: Transmitter und Receiver sind verbunden.
> Leuchtet nicht: Transmitter und Receiver sind nicht verbunden.
> Leuchtet: Der Transmitter wird mit Strom versorgt.
> Leuchtet nicht: Der Transmitter wird nicht mit Strom versorgt.
Netzanschluss (Alternativ zum Receiver)
(De-)Aktiviert die PoC Funktion. Dient der Stromeinspeisung des
jeweils anderen Gerätes per Cat-Kabel.
6
7
3
4
5
8
9
7
