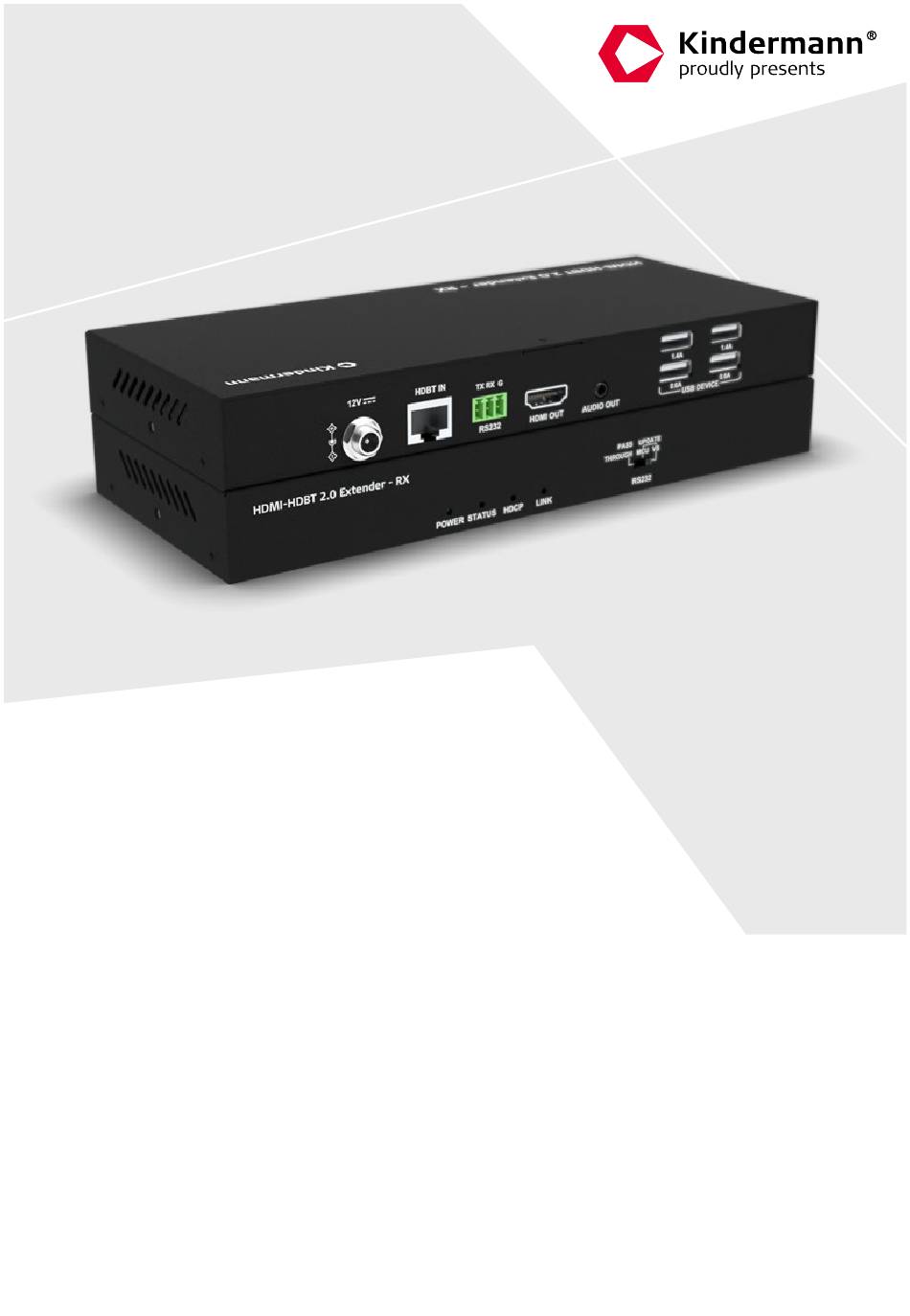

- Seite 1 Inbetriebnahme- und Bedienungsanleitung Commissioning and operating instructions HDMI-HDBT 2.0 Extender - RX Signalmanagement | Signal management Art.-Nr. 7488000 097 | Ref.-No. 7488000 097 www.kindermann.com...
- Seite 2 Inhaltsverzeichnis 1 Vorwort ..............................4 2 Sicherheitshinweise und Vorsichtsmaßnahmen ................. 4 3 Rücknahme und Entsorgung ........................ 4 4 Produktbeschreibung .......................... 5 4.1 Eigenschaften ..........................5 4.2 Lieferumfang ..........................5 4.3 Kundenservice ..........................5 5 Gerätebeschreibung ..........................6 5.1 Vorderseite ............................ 6 5.2 Rückseite ............................
- Seite 3 Table of contents 1 Foreword ............................12 2 Safety instructions and precautions ....................12 3 Disposal of the device ......................... 12 4 Introduction ............................13 4.1 Features ............................13 4.2 Scope of delivery ........................13 4.3 Customer service ......................... 13 5 Introduction ............................
- Seite 4 Ihrer lokalen Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Händler, über den Sie dieses Produkt erworben haben. Rücknahmekonzept: Das Gerät kann zur kostenfreien Entsorgung an Kindermann zurückgesendet werden. Bitte nehmen Sie für eine reibungslose Abwicklung den Kontakt mit unserem Service auf. Wir weisen darauf hin, dass der Anwender in alleiniger Verantwortung steht, vor der Entsorgung jegliche personenbezogenen oder anderweitig geschützten Daten von dem Gerät zu löschen.
- Seite 5 4 Produktbeschreibung Der HDMI-HDBT 2.0 Extender – RX ist ein HDBaseT 2.0 kompatibler Empfänger mit PoH Unterstützung, der Signale aus bis zu 40 m Entfernung per CAT-6a/7-Kabel empfängt und in HDMI zurückwandelt. Die Durchleitung von USB- und RS232-Signalen wird ebenfalls unterstützt. 4.1 Eigenschaften >...
- Seite 6 5 Gerätebeschreibung 5.1 Vorderseite Name Beschreibung POWER LED Leuchtet dauerhaft grün, wenn das Gerät mit Strom versorgt wird. STATUS LED Blinkt wenn das Gerät korrekt funktioniert. > Leuchtet dauerhaft, wenn HDCP-geschützter Inhalt übermittelt wird. HDCP LED > Blinkt, wenn kein HDCP-geschützter Inhalt übermittelt wird. >...
- Seite 7 6 Anschlussschema Bitte beachten Sie: Stellen Sie vor der Montage sicher, dass kein Stromkabel angeschlossen ist. Montageschritte: 1. Befestigen Sie beide Montagewinkel mithilfe der beiliegenden Schrauben am Gehäuse. 2. Montieren Sie die Montagewinkel an einer geeigneten Oberfläche mithilfe passender Schrauben (nicht im Lieferumfang). Blockschaltbild: Das untenstehende Blockschaltbild zeigt ein typisches Nutzungsszenario.
- Seite 8 7 RS232-Pinbelegung TX: Transmitted Data RX: Received Data G: Ground RS-232 Port Angeschlossenes RS-232 Gerät...
- Seite 9 8 Spezifikationen Video Videoeingänge 1 x HDBT IN (RJ45) Videoausgänge 1 x HDMI (Typ-A Buchse) 4096 x 2160 , 3840 x 2160 , 2560x1600 , 2560x1440 2,5,6,7,8 (YUV 4:2:0) 2,5,6,7,8 (YUV 4:2:0) 1920x1200 , 1920x1080P , 1680x1050 , 1600x1200 , 1600x900 , 1440x900 1366x768 , 1360x768...
- Seite 10 9 Zeichnungen/Abmessungen Rückseite 210 mm Oben Vorderseite HDMI-HDBT 2.0 Extender – RX 210 mm Seite HDMI-HDBT 2.0 Extender - RX 90,2 mm...
- Seite 11 Unten HDMI-HDBT 2.0 Extender – RX 210 mm Vorne HDMI-HDBT 2.0 Extender - RX 210 mm 10 CE / UKCA Erklärung Hinweis: Die jeweils aktuelle CE / UKCA Erklärung steht hier zum Download bereit: https://www.kindermann.de/Shortlink/7488000097...
- Seite 12 For more information on recycling, please contact your local council, municipal waste disposal service, or the retailer through whom you purchased this product. Return concept: The device can be returned to Kindermann for disposal free of charge. Please contact our service department for smooth processing.
- Seite 13 > 1 x Commissioning and operating instructions 4.3 Customer service Kindermann provides three years of warranty for this product. Please check our warranty terms for more details. Note: Please contact your integrator immediately if any damage or defect in the components is...
- Seite 14 5 Device description 5.1 Front panel Name Description POWER LED Lights up permanently when the device is powered. STATUS LED Flashes when the device works normally. > Lights up permanently when HDCP-protected content is transmitted. HDCP LED > Flashes if no HDCP-protected content is transmitted. >...
- Seite 15 6 System connection Note: Before installation, please ensure the device is disconnected from the power source. Steps to install the device: 1. Attach both mounting brackets to the housing using the enclosed screws. 2. Mount brackets on a fitting surface using suitable screws (not included in the scope of delivery).
- Seite 16 7 RS232 pin assignment TX: Transmitted Data RX: Received Data RS-232 port G: Ground connected RS-232 device...
- Seite 17 8 Specifications Video Video inputs 1 x HDBT IN (RJ45) Video output 1 x HDMI (Type-A female) 4096 x 2160 , 3840 x 2160 , 2560x1600 , 2560x1440 2,5,6,7,8 (YUV 4:2:0) 2,5,6,7,8 (YUV 4:2:0) 1920x1200 , 1920x1080P , 1680x1050 , 1600x1200 , 1600x900 , 1440x900 1366x768...
- Seite 18 9 Panel drawing Back 210 mm Vorderseite HDMI-HDBT 2.0 Extender – RX 210 mm Side HDMI-HDBT 2.0 Extender - RX 90,2 mm...
- Seite 19 Bottom HDMI-HDBT 2.0 Extender – RX 210 mm Front HDMI-HDBT 2.0 Extender - RX 210 mm 10 CE / UKCA declaration of conformity Note: The currently valid CE / UKCA declaration can be viewed and downloaded at: https://www.kindermann.de/en/Shortlink/7488000097...
- Seite 20 Technical issues: support@kindermann.de Reparaturrückfragen, Reklamationsbearbeitung, Ersatzteilbestellung Questions regarding pending repairs, claims, spare parts: service@kindermann.de Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations | 7488 000 097 | DE/EN | 01.2025 www.kindermann.com...
