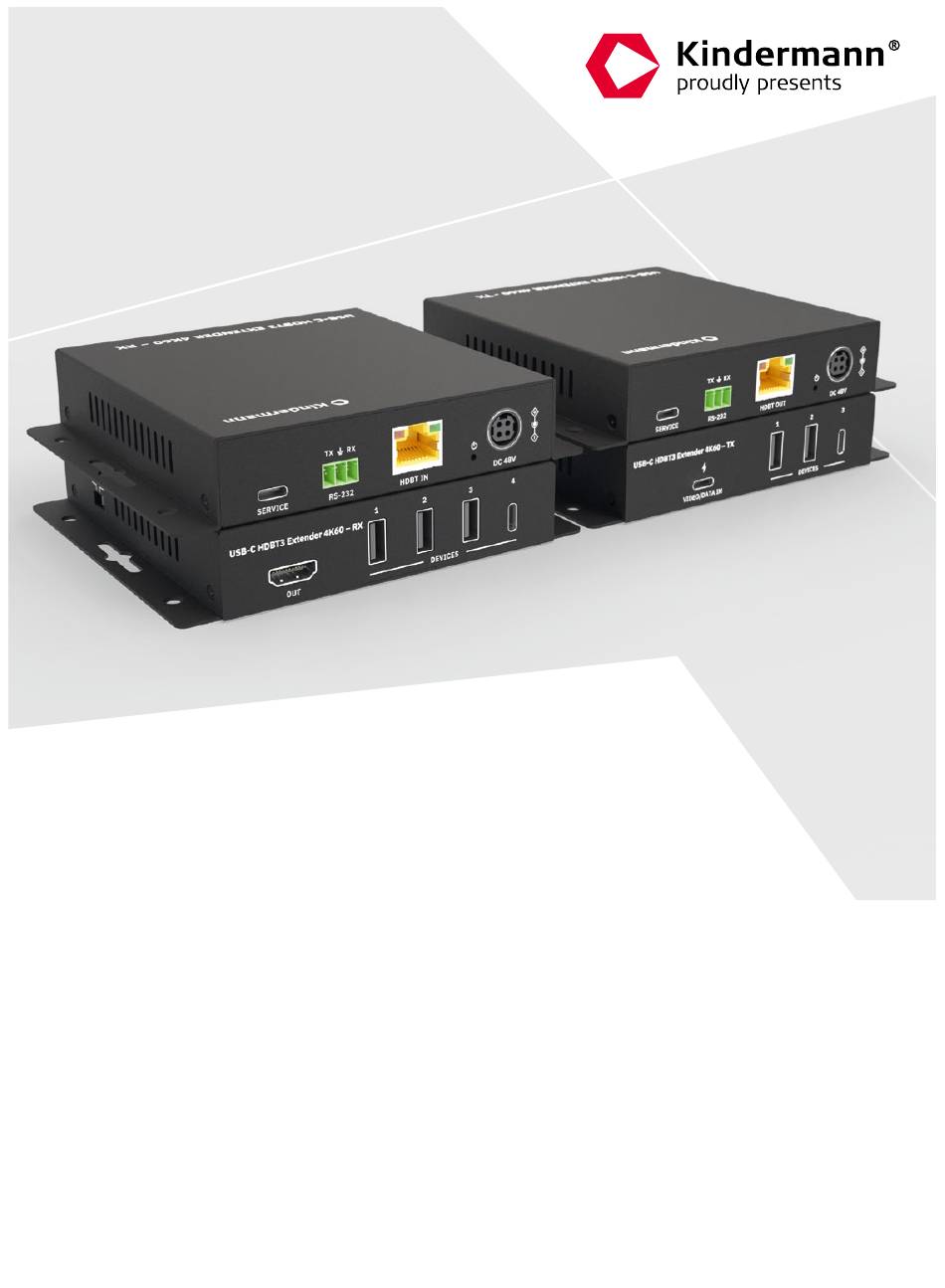

- Seite 1 Inbetriebnahme- und Bedienungsanleitung Commissioning and operating instructions USB-C HDBT3 Extender 4K60 Set Signalmanagement | Signal management Art.-Nr. 7488 000 155 | Ref. No. 7488 000 155 www.kindermann.com...
- Seite 2 Inhaltsverzeichnis 1 Vorwort ........................4 2 Sicherheitshinweise und Vorsichtsmaßnahmen ............4 3 Rücknahme und Entsorgung ..................5 4 Produktbeschreibung ..................5 - 6 4.1 Eigenschaften ....................6 4.2 Lieferumfang .....................6 4.3 Kundenservice ....................6 5 Gerätebeschreibung .................... 7 -8 5.1 Transmitter ....................... 7 5.2 Receiver ......................8 6 Anschlussschema .....................9 7 Steuerung ......................
- Seite 3 Table of contents 1 Foreword .........................16 2 Safety instructions and precautions ...............16 3 Disposal of the device ....................17 4 Introduction ....................17 - 18 4.1 Features ......................18 4.2 Scope of delivery .....................18 4.3 Customer service .....................18 5 Device description ..................19 - 20 5.1 Transmitter .....................
- Seite 4 Wartung zu erhalten. Im ständigen Bemühen, das Produkt zu verbessern, behalten wir uns das Recht vor, Funktionen oder Parameter ohne vorherige Ankündigung oder Verpflichtung zu ändern. Die neuesten Informationen erhalten Sie von Ihrem Kindermann Fachhändler. Sicherheitshinweise und Vorsichtsmaßnahmen > Lesen Sie die Bedienungsanleitung durch und bewahren Sie diese auf.
- Seite 5 Daten von dem Gerät zu löschen. 4 Produktbeschreibung Das USB-C HDBT3 Extender 4K60 Set überträgt USB-C Daten- und Videosignale sowie USB 2.0 Signale. Es unterstützt die Übertragung bis zu 70 m für 4K30Hz (4:4:4 8bit) und 40 m für 4K60Hz (4:4:4 8bit) über ein einziges CAT6A/7 Kabel. Der Transmitter verfügt über einen USB-C-Eingang und 3 lokale USB-Device-Anschlüsse.
- Seite 6 4.1 Eigenschaften > USB-C Cat-Extender zur Signalübertragung von Video, Strom und USB 2.0 Signalen per HDBT 3.0 > Überträgt unkomprimierte 4K60Hz (4:4:4 8bit) Signale bis zu 40 m und 4K30Hz (4:4:4 8bit) Signale bis zu 70 m über ein CAT6A/7 Kabel >...
- Seite 7 5 Gerätebeschreibung 5.1 Transmitter Nr. Name Beschreibung USB Typ-C, unterstützt PD 3.0 Spezifikation und USB Datenüber- tragung. Zum Anschluss eines USB-Hosts wie einen Laptop. Der Anschluss unterstützt drei Funktionen: USB-C In > Videoeingang, der am HDMI-Ausgang ausgegeben wird. > USB 2.0 - Datenübertragung an bzw. von den USB-Devices. >...
- Seite 8 5.2 Receiver Nr. Name Beschreibung HDMI OUT 1 x HDMI Ausgang > 3 x USB 2.0 Typ-A, zum Anschluss von zum Beispiel einer Maus, Tastatur oder einer USB-Kamera. Liefert bis zu 5 V / 1 A Strom. USB 2.0 Devices >...
- Seite 9 6 Anschlussschema Bitte beachten Sie: Stellen Sie vor der Montage sicher, dass kein Stromkabel angeschlossen ist. Blockschaltbild: Das untenstehende Blockschaltbild zeigt ein typisches Nutzungsszenario für das USB-C HDBT3 Extender 4K60 Set. Transmitter: Verstärker Verstärker Verstärker USB- Speaker- Laptop Steuergerät Strom-...
- Seite 10 7 Steuerung Das USB-C HDBT3 Extender 4K60 Set unterstützt die Steuerung über API-Befehle. Verbinden Sie einen PC oder ein Steuersystem mit dem Service-Anschluss des Senders. Die Liste der ASCII-Befehle für den Extender ist unten dargestellt. RS232 Steuerprotokoll (virtuell über USB-C)
- Seite 11 Setze TX intern: prm = {1 ~ 7} 1: 1080P60Hz 2: 4K60Hz 3: 4K30Hz 4: 4K25Hz 5: 4K24Hz 6: 720P60Hz 7: 480P60Hz prm2 = {1 ~12} SET TX PATTERN prm1 Set TX pattern 1080P60Hz 1: Black prm2<CR><LF> checkboard 2: Checkboard 3: Strip 4: Red 5: Green...
- Seite 12 EDID: Beispiel für Beschreibung Befehl Rückmeldung Setze TX EDID prm = {0 ~ 18} 0: EDID des RX HDMI Ausgangs kopieren (default) 1: 1920x1080p60Hz, Audio 2CH PCM 2: 1920x1080p60Hz, Audio 5.1CH DTS/DOLBY 3: 1920x1080p60Hz, Audio 7.1CH DTS/DOLBY/HD 4: 3840x2160p30Hz 4:4:4, Audio 2CH PCM 5: 3840x2160p30Hz 4:4:4, Audio 5.1CH DTS/DOLBY 6: 3840x2160p30Hz 4:4:4, Audio 7.1CH DTS/DOLBY/HD SET TX...
- Seite 13 8 Spezifikationen Video Transmitter: 1 x USB (Typ-C Buchse) Videoeingänge Receiver: 1 x HDBT 3.0 (RJ45) > 1920x1080i/p (50Hz, 59.94Hz, 60Hz, 23.98Hz, 24Hz, 25Hz, 29.97Hz, 30Hz) > 3840x2160p (23.98Hz, 24Hz, 25Hz, 29.97Hz, 30Hz, Unterstützte Ein- und Ausgangsauflösungen 50Hz, 59.94Hz, 60Hz) >...
- Seite 14 Audio USB-C / HDMI Durchleitung: Unterstützte Audio LPCM 2.0/5.1/7.1CH, Dolby True HD, Dolby Atmos, DTS- Formate HD Master Audio und DTS:X Transmitter: HDBT Audioausgang Receiver: HDMI Daten & Steuerung 5 x USB Device (USB 2.0 Typ-A) 2 x USB Device (USB 2.0 Typ-C) Steuerschnittstellen 2 x USB (USB 2.0 Typ-C, Service) 1 x USB Host (USB 2.0 Typ-C)
- Seite 15 9 Zeichnungen/Abmessungen Transmitter 136mm 25.5mm 136mm 136 mm 136 mm 118 mm 136 mm Receiver 136mm 136 mm 136 mm 118 mm 136 mm...
- Seite 27 8 Panel drawing Transmitter 136mm 25.5mm 136mm 136 mm 136 mm 118 mm 136 mm Receiver 136mm 136 mm 136 mm 118 mm 136 mm...
- Seite 28 Technical issues: support@kindermann.de Reparaturrückfragen, Reklamationsbearbeitung, Ersatzteilbestellung Questions regarding pending repairs, claims, spare parts: service@kindermann.de Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations | 7488 000 155 | DE/EN | 02.2025 www.kindermann.com...
