Intel LGA 1851 / 1700 / 1200 / 1150 / 1151 / 1155
The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont
nécessaires : • Se requieren los siguientes componentes : • Wymagane są następujące elementy: • Необходимы
следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: •
需要下列零件: • 需要以下组件:
1
2
11
13
1

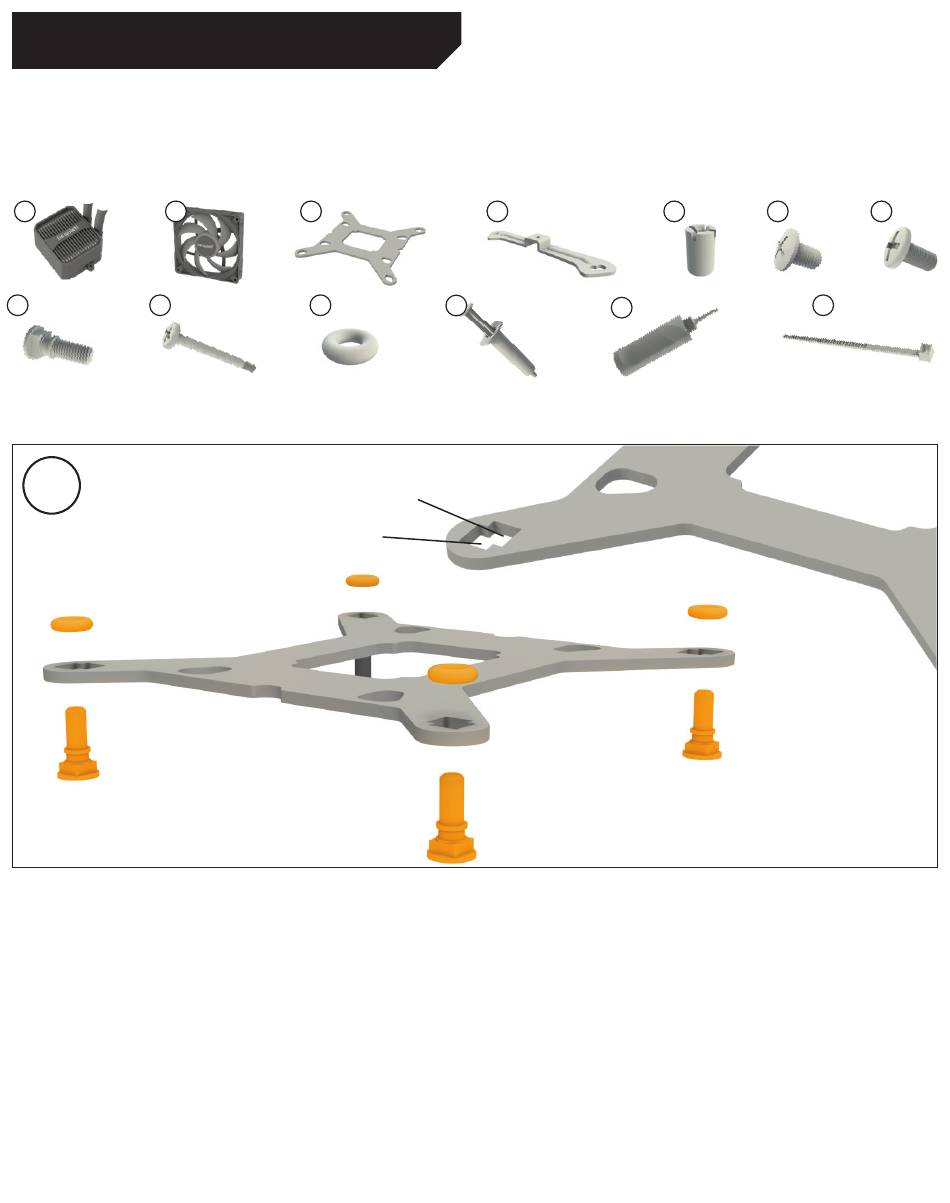

Affixing the backplate
Position the Intel backplate screws in the notches situated
on the rear side of the Intel backplate. Pay attention
doing so to align with the holes drilled for each socket.
For fixing the backplate screws onto the Intel backplate
use the O-rings. Once assembly of the Intel backplate for
the respective Intel socket has been completed, position
it under the motherboard. In so doing make sure that the
Intel backplate screws are precisely located within the
motherboard holes.
3
14
1200, 1150, 1151, 1155
1851, 1700
5
15
16
Befestigung der Backplate
Platziere die Intel Backplate Schrauben in die auf
der Rückseite der Intel Backplate befindlichen
Aussparungen. Beachte hierzu die Bohrlöcher für
den jeweiligen Sockel. Verwende zur Befestigung der
Backplate- Schrauben auf der Intel Backplate die
O-Ringe. Sobald die Intel Backplate für den jeweiligen
Intel-Sockel zusammengebaut ist, positioniere
es unter dem Mainboard. Achte dabei darauf,
dass die Intel Backplate-Schrauben genau in den
Mainboardlöchern positioniert sind.
7
9
17
10
25
