KROHNE OPTIBAR LC 1010 Kurzanleitung Seite 2

Mit OPTIBAR LC Connect
Ohne integrierten Temperatursensor
HART ® -Interface
Vom Transmitter
Mit integriertem Temperatursensor
GND
HART ® -Interface
GN/YE WH BN YE GR PN
Vom Transmitter
07/2022 – 4007289303 – QS OPTIBAR LC 1010 de R03
1 2 3
+P -P GND +T -T
GND
+VS -VS
GN/YE WH BN
+ -
Spannungsversorgung
1 2 3
+P -P GND +T -T
+VS -VS
+ - + -
Spannungsversorgung

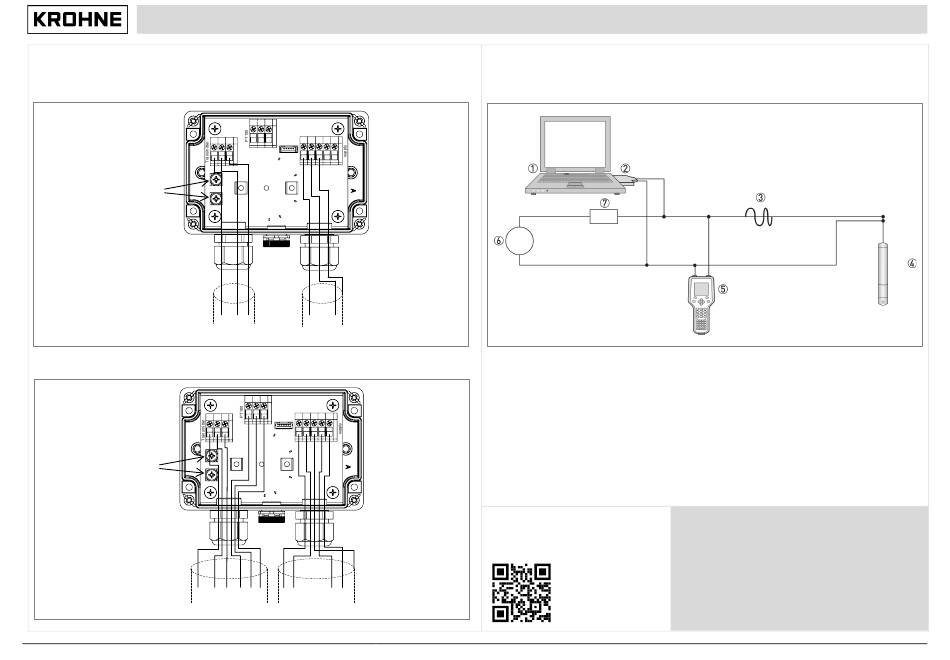

3 Schnell-Inbetriebnahme
Über HART
®
① = Erstes Mastergerät (Primary Master)
② = FSK-Modem
③ = HART ® -Signal
④ = OPTIBAR LC 1010
⑤ = Zweites Mastergerät (Secondary Master) mit Generic HART
⑥ = Hilfsenergie für Geräte (Slaves) mit passivem Stromausgang
⑦ = Bürde ≥ 250 Ω (Ohm)
Dokumente und Software herunterladen
Den Code auf dem Typenschild scannen oder
den folgenden Code scannen und die
Seriennummer eingeben.
® DD
Kontakt
Um Ihre lokalen KROHNE-Kontaktdaten abzurufen, treffen
Sie die Auswahl für Ihr Land über den Selektor für
Region/Sprache auf:
www.krohne.com
