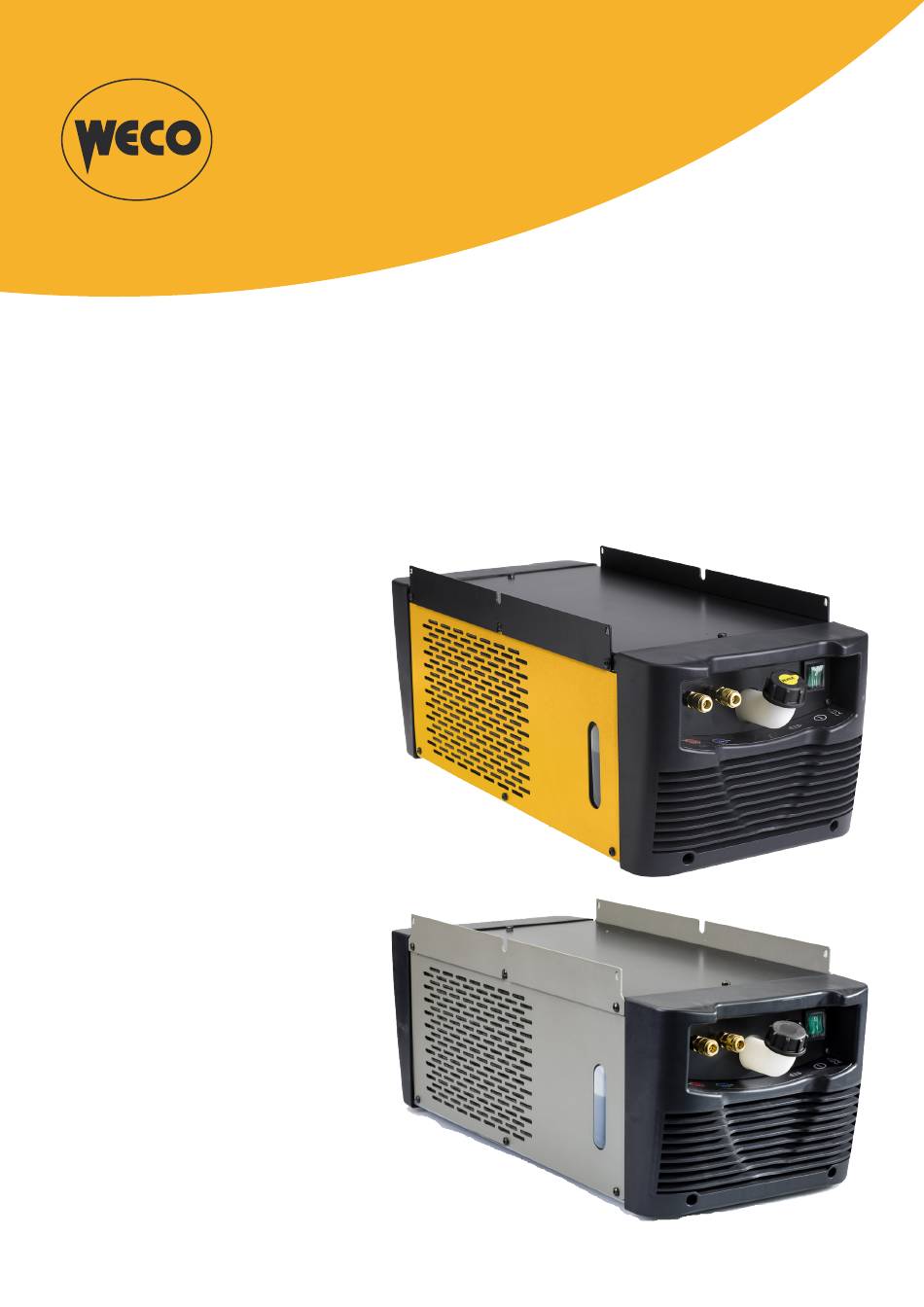

WELD THE WORLD
CU-18 / CU-18 HP
CU-20 /CU-20P / CU-20 HP
Bedienungsanleitung
DEUTSCH
Übersetzung der
Original-Bedienungsanleitung
Cod. 006.0001.1980
25/01/2023 V.2.3
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weco CU-18

Inhaltszusammenfassung für Weco CU-18

  • Seite 1 WELD THE WORLD CU-18 / CU-18 HP CU-20 /CU-20P / CU-20 HP Bedienungsanleitung DEUTSCH Übersetzung der Original-Bedienungsanleitung Cod. 006.0001.1980 25/01/2023 V.2.3...
  • Seite 2 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD...

  • Seite 3: Inhaltsverzeichnis

    INSTALLATION ............................5 BEDIENFELD ............................... 5 RÜCKWAND ..............................6 ANBAU AN DEN GENERATOR ........................7 TECHNISCHE DATEN ..........................9 CU-18/CU-18 HP ............................9 CU-20 / CU-20P /CU-20 HP ......................... 9 ELEKTRISCHER SCHALTPLAN ......................11 CU-18/CU-18 HP ............................11 CU-20/CU-20P/CU20 HP ........................... 14 ERSATZTEILE ............................

  • Seite 4: Einführung

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD EINFÜHRUNG WICHTIG! Die vorliegende Bedienungsanleitung ist dem Anwender vor der Installation und der Inbetriebnahme des Geräts auszuhändigen. Vor der Installation und Inbetriebnahme des Geräts ist auch das Handbuch „ALLGEMEINE VORSCHRIF- TEN FÜR DEN GEBRAUCH“, das getrennt von diesem Handbuch mitgeliefert wird, zu lesen.

  • Seite 5: Präsentation

    CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD 1.1 PRÄSENTATION An den Generator kann ein Kühlaggregat CU-18/CU-18 HP/CU-20/CU-20 HP angeschlossen werden, das eine Flüssigkeitskühlung der TIG- und MIG/MAG-Brenner ermöglicht. Das Kühlaggregat CU-18/CU-18 HP/CU-20P ist mit einem Druckwächter zur Flüssigkeitserfassung im Kühlmittelkreis ausgestattet.

  • Seite 6: Rückwand

    ○ Anschluss für Kühlmittelschlauch: Lauf der Flüssigkeit vom Generator zum Kühlaggregat [Pos. 1]. ○ Anschluss für Kühlmittelschlauch: Lauf der Flüssigkeit vom Kühlaggregat zum Generator [Pos. 2]. ○ Netzkabel CU-18/CU-18 HP [Pos. 3]. • Länge (externer Teil): 0.43 m • Anzahl und Querschnitt der Leiter: 5 x 1 mm •...

  • Seite 7: Anbau An Den Generator

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD 2.3 ANBAU AN DEN GENERATOR GEFAHR! Anheben und Aufstellen Die Bedeutung dieser Symbole entnehmen Sie bitte den „Allgemeinen Vorschriften für den Gebrauch“. 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet).
  • Seite 8 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD 6. Den Verbindungsstecker des Kühlaggregats auf der Rückseite des Schweißgerätes anschlie- ßen. 7. Den Stecker des Stromkabels in die Steckdose stecken. 8. Zum Einschalten des Geräts den Schalter des Geräts auf „I“ stellen.

  • Seite 9: Technische Daten

    1650 W (1l/min) Maximaler Druck (CU-18) 0.33 MPa (50 Hz)–0.44 MPa (60 Hz) Maximaler Druck (CU-18 HP) 0.41 MPa (50 Hz)–0.51 MPa (60 Hz) 3.2 CU-20 / CU-20P /CU-20 HP 1 x 400 V a.c. ± 15 % / 50-60 Hz Betriebsspannung 1 x 230 V a.c.
  • Seite 10 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD Nachfolgend werden die technischen Eigenschaften der mit diesem Gerät gelieferten Frostschutzflüs- sigkeit aufgeführt: Basis Kühlpolymere mit niedrigem Stockpunkt Aussehen Flüssigkeit Farbe Farblos Geruch Geruchlos Spezifisches Gewicht 1.030 g/cm3 Viskosität...

  • Seite 11: Elektrischer Schaltplan

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD ELEKTRISCHER SCHALTPLAN 4.1 CU-18/CU-18 HP...
  • Seite 12 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD...
  • Seite 13 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD...

  • Seite 14: Cu-20/Cu-20P/Cu20 Hp

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD 4.2 CU-20/CU-20P/CU20 HP...
  • Seite 15 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD NERO- ROSSO- NERO- ROSSO- 022.0002.0316 022.0 050.XXXX.0150 GND_ISO GND_ISO +30V NTC_MIS FAN_1 FAN_2 CU_ON GND_ISO MAINS SWITCH GND_ISO GND_ISO GND_ISO GND_ISO SPEED_2...
  • Seite 16 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD NERO- ROSSO- NERO- ROSSO- 022.0002.0339 24Vdc 24Vdc NTC_PRIM 040.0003.1008 N.O. PUMP 022.0002.0317 SPEED_2 GND_ISO PRES_1 MAINS SWITCH CU_ON FUSE 1.6A@ 500V 6x32 Vac_S Vac_T...

  • Seite 17: Ersatzteile

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD ERSATZTEILE CU-18/CU-18 HP...
  • Seite 18 SWITCH COVER PLATE 050.0002.0150 CU POWER SUPPLY BOARD 011.0012.0102 TOP COVER 011.0000.1061 RIGHT COVER PANEL 003.0004.0006 PUMP KN37 (CU-18) 003.0004.0040 PUMP KN37 (CU-18 HP) 041.0006.0011 POWER TRANSFORMER 010.0000.0079 PRESURE SWITCH KIT (C) 011.0012.0110 RADIATOR SUPPORT PLATE 045.0000.0014 CABLE CLAMP 022.0002.0074 POWER CABLE 011.0012.0104...

  • Seite 19: Cu-20/Cu-20 Hp

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD CU-20/CU-20 HP...
  • Seite 20 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD CODE BESCHREIBUNG 011.0012.0115 CLAMPING PLATE 011.0001.1151 LEFT SIDE COVER 003.0003.0017 RADIATOR 011.0012.0109 FAN SUPPORT PLATE 003.0002.0020 003.0003.0015 TANK CAP 003.0003.0016 CAP SEAL 003.0003.0018 TANK 011.0012.0101 FRONT/REAR PLATE 012.0006.0100 FRONT/REAR PLASTIC PANEL 016.5001.3041...

  • Seite 21: Cu-20P

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD CU-20P...
  • Seite 22 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD CODE BESCHREIBUNG 011.0012.0115 CLAMPING PLATE 011.0001.1151 LEFT SIDE COVER 003.0003.0017 RADIATOR 011.0012.0109 FAN SUPPORT PLATE 003.0002.0020 003.0003.0015 TANK CAP 003.0003.0016 CAP SEAL 003.0003.0018 TANK 011.0012.0101 FRONT/REAR PLATE 012.0006.0100 FRONT/REAR PLASTIC PANEL 016.5001.3041...

  • Seite 23: Pre-Assembled Fittings Kit

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD 5.4 PRE-ASSEMBLED FITTINGS KIT CODE BESCHREIBUNG 010.0000.0076 PUMP FITTING KIT (D) 010.0000.0077 PUMP FITTING KIT (E) 010.0000.0078 PUMP FITTING KIT (F) 010.0000.0079 PRESSURE SWITCH KIT (C) 010.0000.0141 PUMP FITTING KIT (M)

  • Seite 24: Pump (Kn37) For Cooling Unit

    CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD 5.5 PUMP (KN37) FOR COOLING UNIT CODE BESCHREIBUNG 003.0004.0034 PUMP BODY ¼ GAS 003.0004.0018 IMPELLER 003.0004.0019 SEAL BODY 003.0004.0020 SEEGER RING 003.0004.0035 COVER 003.0004.0036 003.0004.0021 MECHANICAL COMPLETE SEAL 003.0004.0023...
  • Seite 25 CU-18/CU-18 HP Cod. 006.0001.1980 25/01/2023 V.2.3 CU-20/CU-20P/CU-20 HP DEUTSCH WELD THE WORLD...
  • Seite 26 WELD THE WORLD WECO srl www.weco.it Cod. 006.0001.1980 25/01/2023 V.2.3...
