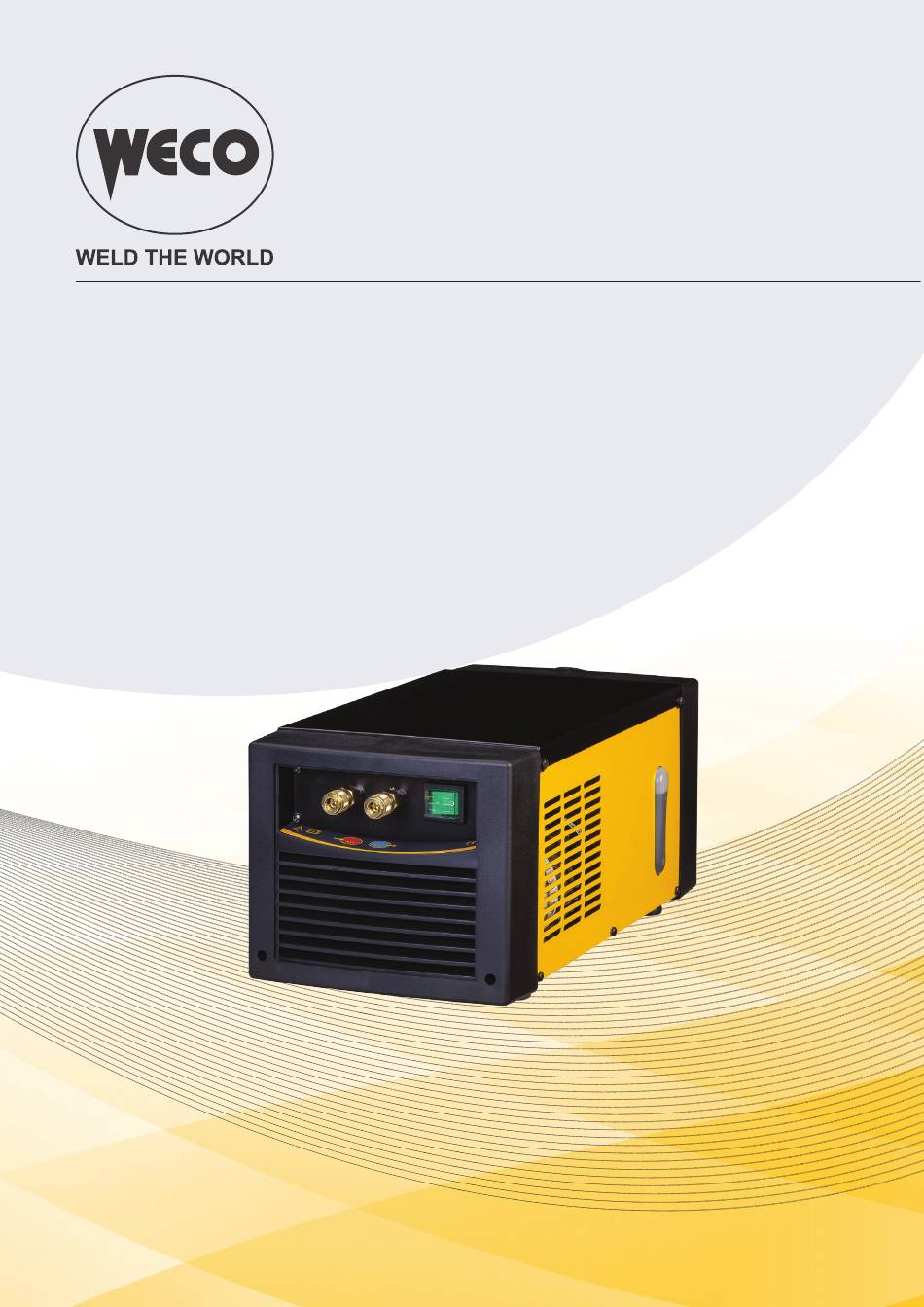

- Seite 1 Cod.006.0001.1880 17/10/2023 v2.4 CU-12 CU-12-HP CU-12 MAX Bedienungsanleitung Übersetzung der Original-Bedienungsanleitung...
- Seite 2 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD...
- Seite 3 TECHNISCHE DATEN ..........................9 CU-12 ..............................9 CU-12-HP ..............................9 CU-12 MAX ............................10 ERSATZTEILE ............................11 CU-12 / CU-12-HP ..........................11 CU-12 MAX ............................13 KUPPLUNGSSATZ BEREITS MONTIERT ................... 16 SCHALTTAFEL ............................. 17 CU-12 / CU-12-HP ..........................17 CU-12 MAX ............................18...
- Seite 4 Diese Kennzeichnung weist auf eine wichtige Information für den normalen Betriebsablauf hin. ERLÄUTERUNG Die Abbildungen in diesem Handbuch dienen lediglich zur Erläuterung, das tatsächliche Aussehen von Geräten kann abweichen. DARSTELLUNG An den Generator kann eine Kühlungsgruppe CU-12 / CU-12-HP / CU-12 MAX angeschlossen werden, der eine Flüssigkeitskühlung des TIG-Brenners ermöglicht.
- Seite 5 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD INSTALLATION BEDIENFELD 1. Anschluss fur Kühlmittelschlauch: Generator Kühlagggregat 2. Anschluss fur Kühlmittelschlauch: Kühlagggregat Generator 3. Ein-Aus-Schalter.
- Seite 6 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD RÜCKWAND 1. Sicherung. • Art der Sicherung: träge (T) • Strom: 2.5 A • Spannung: 250 V a.c. 2. Netzkabel. • Gesamtlänge (inkl. innerer Teil): 0.95 m • Anzahl und Querschnitt der Leiter: 5 x 1 mm •...
- Seite 7 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD ANBAU AN DEN GENERATOR GEFAHR! Anheben und Aufstellen Die Bedeutung dieser Symbole entnehmen Sie bitte der „Allgemeinen Bedienungsanleitung“. 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Die Schrauben an der Abdeckung des Stromgenerators herausschrauben.
- Seite 8 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD 4. Den Stromgenerator auf das Kühlaggregat stellen. 5. Die Stege des Kühlaggregats mit den vorher herausgeschraubten Schrauben am Stromgenera- tor festschrauben. 6. Den Verbindungsstecker der Kühleinheit auf der Rückseite des Schweißgerätes anschließen.
- Seite 9 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD TECHNISCHE DATEN Elektro- und Elektronik-Altgeräte (WEEE) Elektromagnetische Verträglichkeit (EMV) Angewandte Richtlinien Niederspannung (NSR) Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Baunormen EN 60974-2; EN 60974-10 Klasse A Gerät erfüllt die Anforderungen der geltenden EU-Richtlinien Gerät in Umgebungen mit erhöhtem Risiko von elektrischem Schlag verwendbar...
- Seite 10 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD CU-12 MAX Betriebsspannung 1 x 230 V~ ± 15 % / 50-60 Hz Abmessungen ( T x L x H ) 530 x 230 x 210 mm Gewicht 12.0 kg (15.8 kg mit Flüssigkeit) Behälterfassungsvermögen...
- Seite 11 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD ERSATZTEILE CU-12 / CU-12-HP...
- Seite 12 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD N° CODE BESCHREIBUNG 018.0002.0004 QUICK CLUTCH 1/8 GAS 017.0003.0055 F=1/8 - M=1/8 NIPPLE CONNECTOR 011.0012.0016 FRONT PLATE 017.0003.0056 F= 1/4 - M= 1/4 NIPPLE CONNECTOR 016.5001.3041 SLEEVE HOSE ADAPTER FOR RUBBER HOSE Ø= 10 mm F= 1/8 M 012.0006.0000...
- Seite 13 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD CU-12 MAX...
- Seite 14 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD N° CODE BESCHREIBUNG 018.0002.0004 QUICK CLUTCH 1/8 GAS 017.0003.0055 F=1/8 - M=1/8 NIPPLE CONNECTOR 011.0012.0016 FRONT PLATE 017.0003.0056 F= 1/4 - M= 1/4 NIPPLE CONNECTOR 016.5001.3041 SLEEVE HOSE ADAPTER FOR RUBBER HOSE Ø= 10 mm F= 1/8 M 012.0006.0000...
- Seite 15 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD N° CODE BESCHREIBUNG 003.0004.0017 PUMP BODY ¼ GAS 003.0004.0018 IMPELLER 003.0004.0019 SEAL BODY 003.0004.0020 SEAL SEEGER 003.0004.0008 COVER FAN 003.0004.0007 003.0004.0021 MECHANICAL COMPLETE SEAL 003.0004.0023 BODY O-RING 003.0004.0022 SHAFT KEY...
- Seite 16 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD KUPPLUNGSSATZ BEREITS MONTIERT N° CODE BESCHREIBUNG 010.0000.0068 PRESSURE SWITCH CONNECTOR KIT 010.0000.0071 PUMP CONNECTION KIT (B) 010.0000.0072 PUMP CONNECTION KIT (C)
- Seite 17 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD SCHALTTAFEL CU-12 / CU-12-HP...
- Seite 18 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD CU-12 MAX...
- Seite 19 CU-12 Cod.006.0001.1880 17/10/2023 v2.4 CU-12-HP DEUTSCH CU-12 MAX WELD THE WORLD...
- Seite 20 Cod.006.0001.1880 17/10/2023 v2.4 www.weco.it...
