- Seite 1 Cod. 006.0001.2160 10/07/2018 V.2.0 CU-23 Bedienungsanleitung Übersetzung der Original-Bedienungsanleitung...
- Seite 2 CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD...
-
Seite 3: Inhaltsverzeichnis
INSTALLATION ............................5 BEDIENFELD ............................5 RÜCKWAND ............................6 ANBAU AN DEN GENERATOR ......................7 TECHNISCHE DATEN ..........................9 CU-23 ..............................9 ELEKTRISCHER SCHALTPLAN ......................11 CU-23 ..............................11 ERSATZTEILE ............................12 PRE-ASSEMBLED FITTINGS KIT ....................... 14 PUMP (KN37) FOR COOLING UNIT ....................15... -
Seite 4: Einführung
CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD EINFÜHRUNG WICHTIG! Die vorliegende Bedienungsanleitung ist dem Anwender vor der Installation und der Inbetriebnahme des Geräts auszuhändigen. Vor der Installation und Inbetriebnahme des Geräts ist auch das Handbuch „ALLGEMEINE VORSCHRIF- TEN FÜR DEN GEBRAUCH“, das getrennt von diesem Handbuch mitgeliefert wird, zu lesen. -
Seite 5: Präsentation

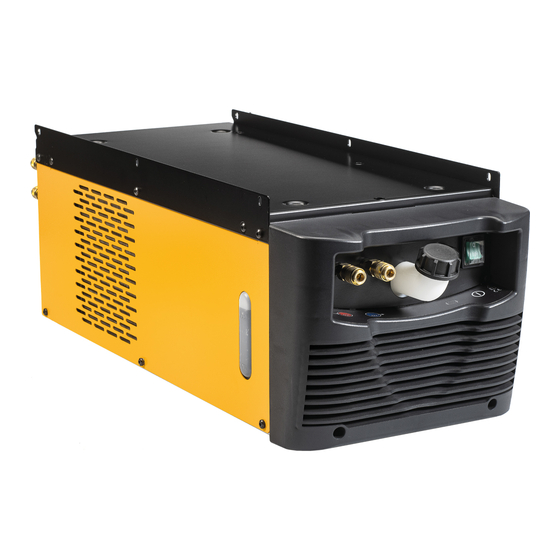

Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD PRÄSENTATION An den Generator kann ein Kühlaggregat CU-23 angeschlossen werden, das eine Flüssigkeitskühlung der TIG- und MIG/MAG-Brenner ermöglicht. Das Kühlaggregat CU-23 ist mit einem Druckwächter zur Flüssigkeitserfassung im Kühlmittelkreis ausgestattet. INSTALLATION BEDIENFELD ○... -
Seite 6: Rückwand
○ Anschluss für Kühlmittelschlauch: Lauf der Flüssigkeit vom Generator zum Kühlaggregat [Pos. 1]. ○ Anschluss für Kühlmittelschlauch: Lauf der Flüssigkeit vom Kühlaggregat zum Generator [Pos. 2]. ○ Netzkabel CU-23 [Pos. 3]. • Länge (externer Teil): 0.43 m • Anzahl und Querschnitt der Leiter: 5 x 1 mm •... -
Seite 7: Anbau An Den Generator
CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD ANBAU AN DEN GENERATOR GEFAHR! Anheben und Aufstellen Die Bedeutung dieser Symbole entnehmen Sie bitte den „Allgemeinen Vorschriften für den Gebrauch“. 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). - Seite 8 CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD 6. Den Verbindungsstecker des Kühlaggregats auf der Rückseite des Schweißgerätes anschlie- ßen. 7. Den Stecker des Stromkabels in die Steckdose stecken. 8. Zum Einschalten des Geräts den Schalter des Geräts auf „I“ stellen.
-
Seite 9: Technische Daten
CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD TECHNISCHE DATEN Elektro- und Elektronik-Altgeräte (WEEE) Elektromagnetische Verträglichkeit (EMV) Angewandte Richtlinien Niederspannung (NSR) Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Baunormen EN 60974-2; EN 60974-10 Klasse A Gerät erfüllt die Anforderungen der geltenden EU-Richtlinien Gerät in Umgebungen mit erhöhtem Risiko von elektrischem Schlag verwendbar... - Seite 10 CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD Nachfolgend werden die technischen Eigenschaften der mit diesem Gerät gelieferten Frostschutzflüs- sigkeit aufgeführt: Basis Kühlpolymere mit niedrigem Stockpunkt Aussehen Flüssigkeit Farbe Farblos Geruch Geruchlos Spezifisches Gewicht 1.030 g/cm3 Viskosität < 100 cP...
-
Seite 11: Elektrischer Schaltplan
CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD ELEKTRISCHER SCHALTPLAN CU-23... -
Seite 12: Ersatzteile
CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD ERSATZTEILE... - Seite 13 CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD CODE BESCHREIBUNG 016.0011.0004 FUSE HOLDER CAP 040.0007.1160 FUSE 040.0006.1880 FUSE HOLDER 040.0001.0003 SWITCH 011.0012.0106 TANK FIXING PLATE 011.0012.0150 LOWER CASE 016.0201.0624 SCREW M8 H=20mm T.C.E.I. Z.B 010.0000.0084 PUMP CONNECTION KIT (I) 010.0000.0085...
-
Seite 14: Pre-Assembled Fittings Kit
CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD PRE-ASSEMBLED FITTINGS KIT CODE BESCHREIBUNG 010.0000.0082 PUMP FITTING KIT (G) 010.0000.0083 PUMP FITTING KIT (H) 010.0000.0084 PUMP FITTING KIT (I) 010.0000.0085 PUMP FITTING KIT (L) -
Seite 15: Pump (Kn37) For Cooling Unit
CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD 010.0000.0079 PRESSURE SWITCH KIT (C) PUMP (KN37) FOR COOLING UNIT CODE BESCHREIBUNG 003.0004.0034 PUMP BODY ¼ GAS 003.0004.0018 IMPELLER 003.0004.0019 SEAL BODY 003.0004.0020 SEEGER RING 003.0004.0035 COVER 003.0004.0036 003.0004.0037 MECHANICAL COMPLETE SEAL 003.0004.0023... - Seite 16 CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD...
- Seite 17 CU-23 Cod. 006.0001.2160 10/07/2018 V.2.0 DEUTSCH WELD THE WORLD...
