- Seite 1 Cod.006.0001.1660 24/03/2021 v2.8 CU-09 CU-09-HP CU-09F Bedienungsanleitung Übersetzung der Original-Bedienungsanleitung...
- Seite 2 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD...
- Seite 3 ANBAU AN DEN GENERATOR ......................7 CU-09F BYPASS ............................ 9 TECHNISCHE DATEN .......................... 10 CU-09/ CU-09F ............................. 10 CU-09-HP .............................. 10 ERSATZTEILE ............................12 CU-09 / CU-09-HP ..........................12 CU-09F ..............................14 COUPLINGS KIT ALREADY ASSEMBLED ..................17 SCHALTTAFEL ............................. 18...

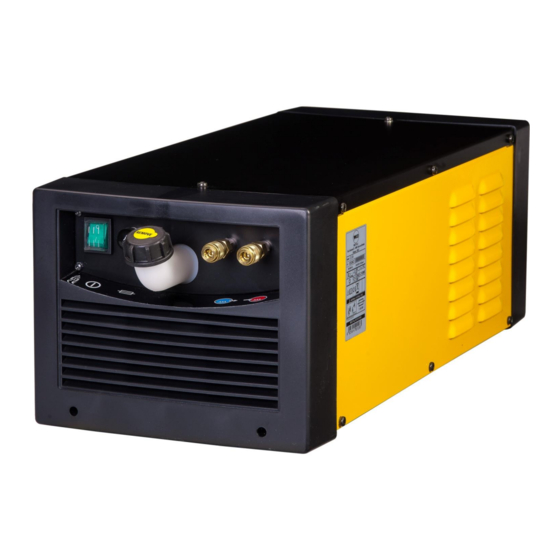

- Seite 4 An den Generator kann eine Kühlungsgruppe CU-09/CU-09-HP angeschlossen werden, der eine Flüssigkeitskühlung des TIG-Brenners ermöglicht. Das Kühlaggregat CU-09 ist mit einem Druckwächter zur Flüssigkeitserfassung im Kühlmittelkreis au- sgestattet. Das Kühlaggregat CU-09F ist mit einem Durchflusswächter zur Erfassung der Flüssigkeitslaufs im...
- Seite 5 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD INSTALLATION BEDIENFELD 1. Ein-Aus-Schalter. 2. Sicherung. • Art der Sicherung: träge (T) • Strom: 1.6 A • Spannung: 500 V a.c. 3. Einlass zum Befüllen des Tanks. 4. Anschluss fur Kühlmittelschlauch: Generator ...
- Seite 6 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD RÜCKWAND 1. Anschluss fur Kühlmittelschlauch: Generator Kühlagggregat 2. Anschluss fur Kühlmittelschlauch: Kühlagggregat Generator 3. Netzkabel. • Gesamtlänge (inkl. innerer Teil): 1.5 m • Anzahl und Querschnitt der Leiter: 5 x 1 mm...
- Seite 7 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD ANBAU AN DEN GENERATOR GEFAHR! Anheben und Aufstellen Die Bedeutung dieser Symbole entnehmen Sie bitte der „Allgemeinen Bedienungsanleitung“. 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Die Schrauben an der Abdeckung des Stromgenerators herausschrauben.
- Seite 8 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD 3. Die Schrauben an den oberen Stegen des Kühlaggregats lösen und die Stege vorsichtig ausei- nanderziehen. 4. Den Stromgenerator auf das Kühlaggregat stellen. 5. Die Stege des Kühlaggregats mit den vorher herausgeschraubten Schrauben am Stromgenera- tor festschrauben.
- Seite 9 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD ACHTUNG! Regelmäßig das Niveau der Flüssigkeit, an der Anzeige auf der Seite des Kühlers, kontrollieren. Achten Sie bei der Wahl der Kühlflüssigkeit darauf, dass diese nicht elektrisch leitfähig ist. Verwenden Sie keine Polypropylen-Flüssigkeiten, da sie die Dichtungen beschädigen und Verkrustun- gen hervorrufen.
- Seite 10 Gerät erfüllt die Anforderungen der WEEE-Richtlinie ü Gerät erfüllt die Anforderungen der RoHS-Richtlinie RoHS CU-09/ CU-09F Betriebsspannung 1 x 400 V~ ± 15 % / 50-60 Hz Abmessungen ( T x L x H ) 720 x 290 x 235 mm Gewicht 20.8 kg (25.2 kg mit Flüssigkeit)
- Seite 11 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD Nachfolgend werden die technischen Eigenschaften des Frostschutzflüssigkeit aufgeführt, die mit die- sem Gerät geliefert werden: Basis Kühlpolymere mit niedrigem Stockpunkt Aussehen Flüssigkeit Farbe Farblos Geruch Geruchlos Spezifisches Gewicht 1.030 g/cm Viskosität...
- Seite 12 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD ERSATZTEILE CU-09 / CU-09-HP...
- Seite 13 017.0006.0007 PRESSURE SWITCH 016.5001.3042 SLEEVE HOSE ADAPTER FOR RUBBER HOSE d= 10 mm F= 1/4 M 010.0000.0094 "T" SLEEVE HOSE ADAPTER FOR RUBBER HOSE d= 8 mm 003.0004.0026 PUMP CU-09 003.0004.0041 PUMP CU-09-HP 041.0006.0008 AUXILIARY TRANSFORMER 011.0012.0106 TANK FIXING PLATE 016.0201.0624...
- Seite 14 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD CU-09F...
- Seite 15 010.0000.0071 PUMP UPPER CONNECTION KIT (B) 010.0000.0070 PUMP UPPER CONNECTION KIT (A) 017.0006.0008 FLUXMETER 040.0007.1160 FUSE 1,6A 500V 011.0012.0107 CLAMPING PLATE 003.0004.0026 PUMP CU-09 041.0006.0008 AUXILIARY TRANSFORMER 011.0012.0106 TANK FIXING PLATE 016.0201.0624 FOOT 011.0012.0100 LOWER CASE 011.0000.1061 LEFT SIDE COVER 022.0002.0074...
- Seite 16 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD N° CODE BESCHREIBUNG 003.0004.0017 PUMP BODY ¼ GAS 003.0004.0018 IMPELLER 003.0004.0019 SEAL BODY 003.0004.0020 SEAL SEEGER 003.0004.0008 COVER FAN 003.0004.0007 003.0004.0021 MECHANICAL COMPLETE SEAL 003.0004.0023 BODY O-RING 003.0004.0022 SHAFT KEY...
- Seite 17 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD COUPLINGS KIT ALREADY ASSEMBLED N° CODE BESCHREIBUNG 010.0000.0067 PRESSURE SWITCH CONNECTOR KIT 010.0000.0069 PRESSURE SWITCH PIPE DOUBLE CONNECTOR KIT 010.0000.0070 PUMP UPPER CONNECTION KIT (A) 010.0000.0071 PUMP LOWER CONNECTION KIT (B)
- Seite 18 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD SCHALTTAFEL...
- Seite 19 CU-09 Cod.006.0001.1660 24/03/2021 v2.8 CU-09-HP DEUTSCH CU-09F WELD THE WORLD...
- Seite 20 Cod.006.0001.1660 24/03/2021 v2.8 www.weco.it...
