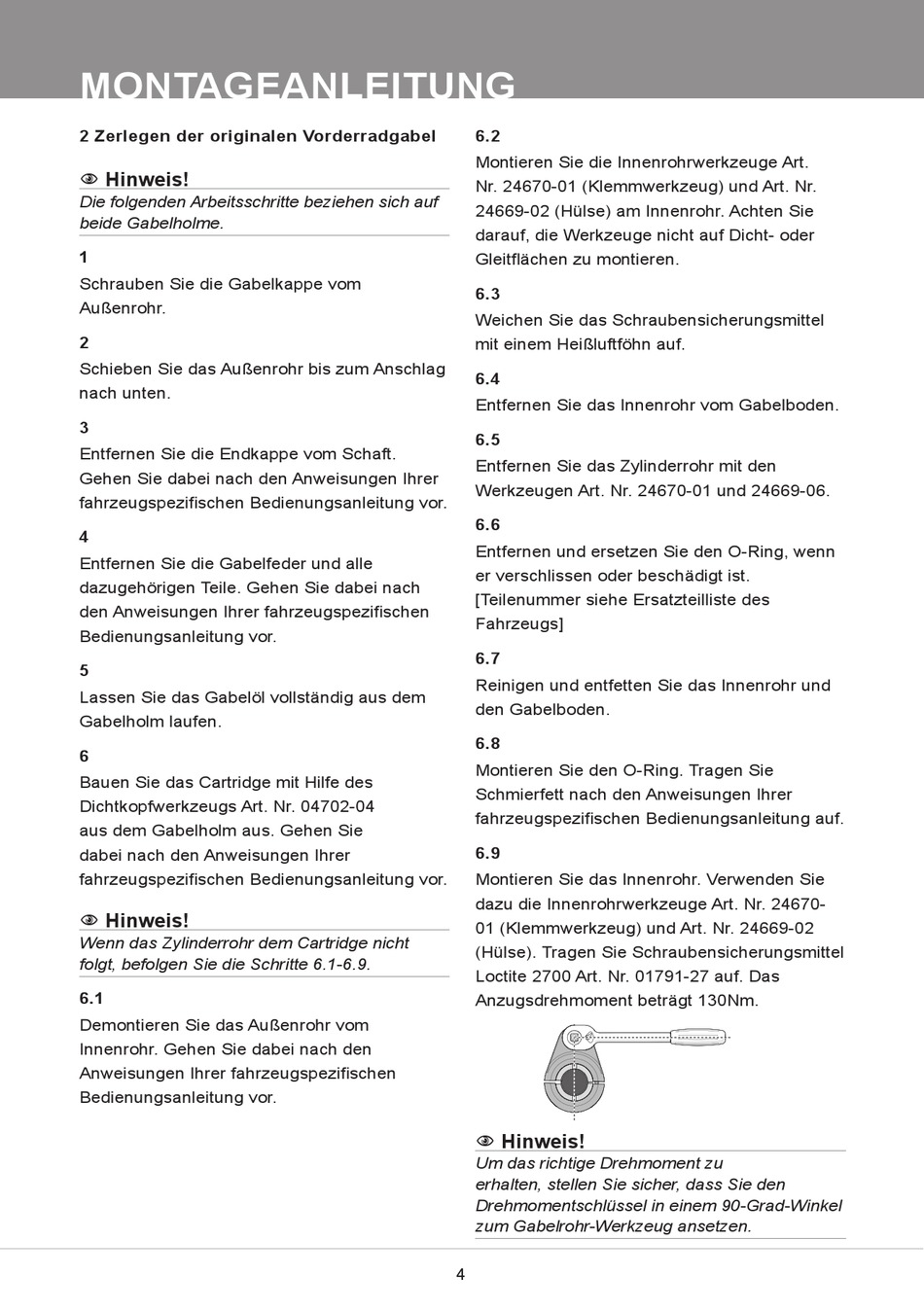

MONTAGEANLEITUNG
2 Zerlegen der originalen Vorderradgabel
Hinweis!
1
Die folgenden Arbeitsschritte beziehen sich auf
beide Gabelholme.
1
Schrauben Sie die Gabelkappe vom
Außenrohr.
2
Schieben Sie das Außenrohr bis zum Anschlag
nach unten.
3
Entfernen Sie die Endkappe vom Schaft.
Gehen Sie dabei nach den Anweisungen Ihrer
fahrzeugspezifischen Bedienungsanleitung vor.
4
Entfernen Sie die Gabelfeder und alle
dazugehörigen Teile. Gehen Sie dabei nach
den Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
5
Lassen Sie das Gabelöl vollständig aus dem
Gabelholm laufen.
6
Bauen Sie das Cartridge mit Hilfe des
Dichtkopfwerkzeugs Art. Nr. 04702-04
aus dem Gabelholm aus. Gehen Sie
dabei nach den Anweisungen Ihrer
fahrzeugspezifischen Bedienungsanleitung vor.
Hinweis!
1
Wenn das Zylinderrohr dem Cartridge nicht
folgt, befolgen Sie die Schritte 6.1-6.9.
6.1
Demontieren Sie das Außenrohr vom
Innenrohr. Gehen Sie dabei nach den
Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
6.2
Montieren Sie die Innenrohrwerkzeuge Art.
Nr. 24670-01 (Klemmwerkzeug) und Art. Nr.
24669-02 (Hülse) am Innenrohr. Achten Sie
darauf, die Werkzeuge nicht auf Dicht- oder
Gleitflächen zu montieren.
6.3
Weichen Sie das Schraubensicherungsmittel
mit einem Heißluftföhn auf.
6.4
Entfernen Sie das Innenrohr vom Gabelboden.
6.5
Entfernen Sie das Zylinderrohr mit den
Werkzeugen Art. Nr. 24670-01 und 24669-06.
6.6
Entfernen und ersetzen Sie den O-Ring, wenn
er verschlissen oder beschädigt ist.
[Teilenummer siehe Ersatzteilliste des
Fahrzeugs]
6.7
Reinigen und entfetten Sie das Innenrohr und
den Gabelboden.
6.8
Montieren Sie den O-Ring. Tragen Sie
Schmierfett nach den Anweisungen Ihrer
fahrzeugspezifischen Bedienungsanleitung auf.
6.9
Montieren Sie das Innenrohr. Verwenden Sie
dazu die Innenrohrwerkzeuge Art. Nr. 24670-
01 (Klemmwerkzeug) und Art. Nr. 24669-02
(Hülse). Tragen Sie Schraubensicherungsmittel
Loctite 2700 Art. Nr. 01791-27 auf. Das
Anzugsdrehmoment beträgt 130Nm.
Hinweis!
1
Um das richtige Drehmoment zu
erhalten, stellen Sie sicher, dass Sie den
Drehmomentschlüssel in einem 90-Grad-Winkel
zum Gabelrohr-Werkzeug ansetzen.
