Hinweiis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweiis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

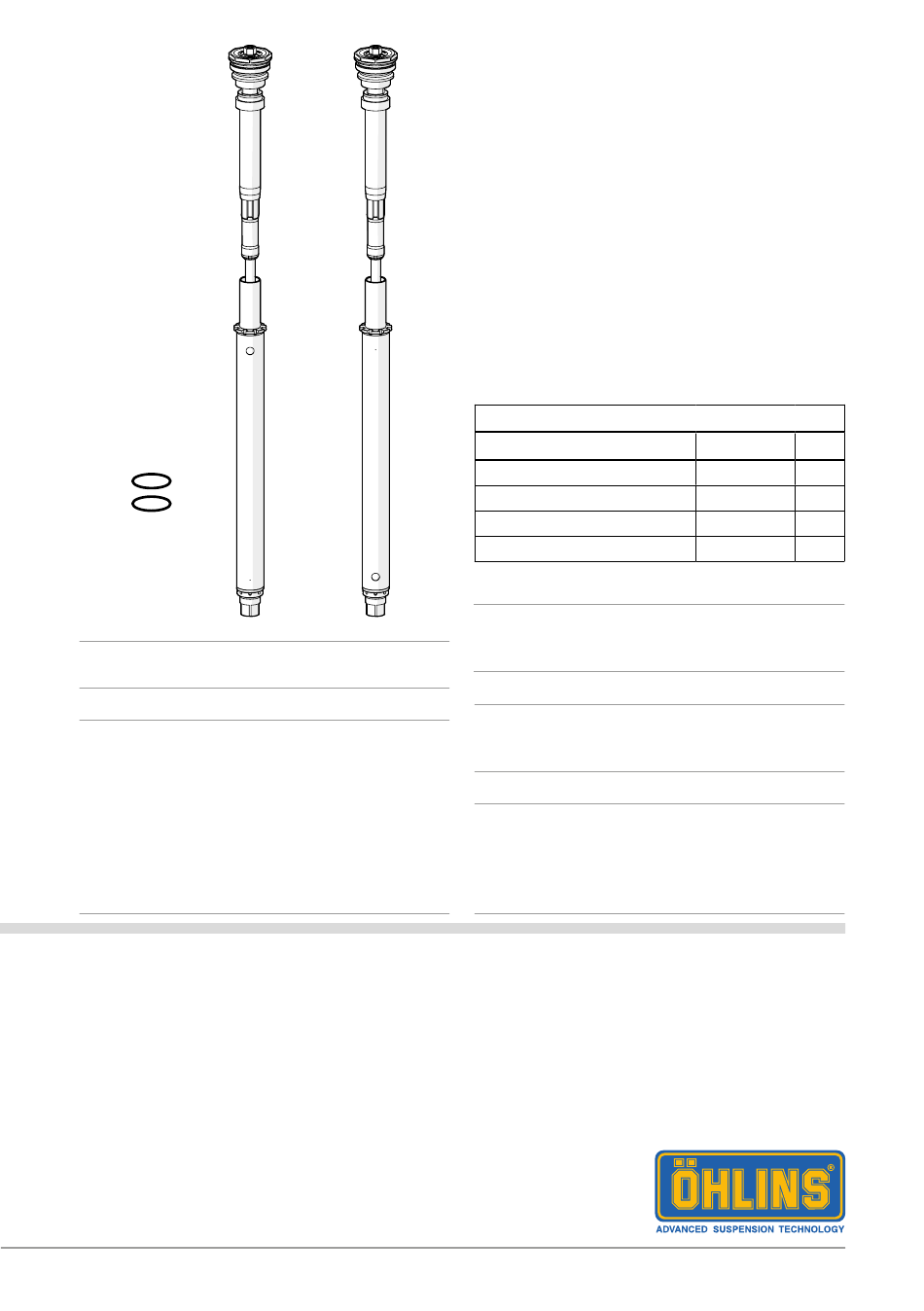

Cartridge-Kit für Honda CRF1000L Africa Twin
FKA 110
Montageanleitung
Lieferumfang
Beichreibung
Cartridge-Kit
O-Ring
Öhlins Sticker Set
Betriebsanleitung
⚠
arnungs!
Dieses Kit sollte von einem autorisierten Öhlins
Händler eingebaut werden. Die Installation
erfordert Spezialwerkzeug
Hinweiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKA 110
1
00338-65
2
-
-
07287-01
1
Werbung
Verwandte Anleitungen für Ohlins FKA 110
Inhaltszusammenfassung für Ohlins FKA 110
- Seite 1 Lieferumfang Beichreibung Art. Nr. Stk. Cartridge-Kit FKA 110 O-Ring 00338-65 Öhlins Sticker Set Betriebsanleitung 07287-01 ⚠ arnungs! Dieses Kit sollte von einem autorisierten Öhlins Hinweiis! Händler eingebaut werden. Die Installation Die Abbildungen in dieser Montageanleitung erfordert Spezialwerkzeug können sich von Ihrem Produkt unterscheiden.
- Seite 2 MONTAGEANLEITUNG ⚠ ⚠ arnungs! arnungs! Es ist sehr zu empfehlen, dass ein Öhlins Eine gestauchte Feder und die Kraft dahinter, Händler das Cartridge-Kit einbaut. können eine potentielle Gefahr darstellen. Denken Sie daran, wenn Sie Arbeiten an der ⚠ arnungs! Vorderradgabel ausführen. Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG 1 Auibau der originalen Vorderradgabel Gabelüberstand Hinweiis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ arnungs! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann.
- Seite 4 MONTAGEANLEITUNG Auibau dei originalen Cartridge-Kiti Lösen Sie die Endkappe vom Außenrohr. Schieben Sie das Außenrohr bis zum Anschlag nach unten. Schrauben Sie die Endkappe vom Schafft ab. Gehen Sie dabei nach den Anweisungen Ihrer fahrzeugspezifischen Bedienungsanleitung vor. Entfernen Sie die Gabelfeder und alle dazugehörigen Teile.
- Seite 5 MONTAGEANLEITUNG 2.13 Fühlen Sie circa 0,5 Liter Öhlins Gabelöl in den Gabelholm. ⚠ arnungs! Der Ölstand sollte etwa 50mm oberhalb des Oberkante Dichtkopfes liegen. Dichtkopf 2.14 Verwenden Sie einen 3mm Inbusschlüssel und öffnen Sie das Druckstufen- und das Zugstufenventil vollständig. Montieren Sie die Endkappe direkt auf der Schaftverlängerung (keine Gabelfeder oder Vorspannhülse).
- Seite 6 MONTAGEANLEITUNG 2.20 Montieren Sie den O-Ring Art. Nr. 00338-65 an der Gabelkappe. Tragen Sie Schmierfett Art. Nr. 00146-01 auf. 2.21 Achten Sie darauf, dass der Druckstufen- und der Zugstufeneinsteller vollständig geöffnet sind, bevor Sie die Endkappe montieren. Verwenden Sie einen 3mm Inbusschlüssel, um den Druckstufen- und den Zugstufeneinsteller vollständig zu öffnen.
- Seite 7 MONTAGEANLEITUNG 4 Einbau der Vorderradgabel Montieren Sie die Gabelholme in der Gabelbrücke. Den Gabelüberstand erfahren Sie auf der letzten Seite. Gehen Sie bei den noch auszuführenden Montageschritten nach den Anweisungen Ihrer fahrzeugspezifischen Bedienungsanleitung vor.
- Seite 8 EINSTELL ERTE Empfohlenei Set-Up Druckstufendämpfung Klicks Zugstufendämpfung Klicks Ölstand Gabelüberstand Standard Öhlins Gabelöl Art. Nr. 01309-xx GABELFEDER-EMPFEHLUNGEN Achten Sie darauf die richtige Gabelfeder mit Blick auf Ihr Gewicht, Ihren Fahrstil und Ihre Vorlieben auszuwählen. Auf dieser Seite finden Sie die generellen Empfehlungen zur Federrate in Bezug zum Fahrergewicht.
