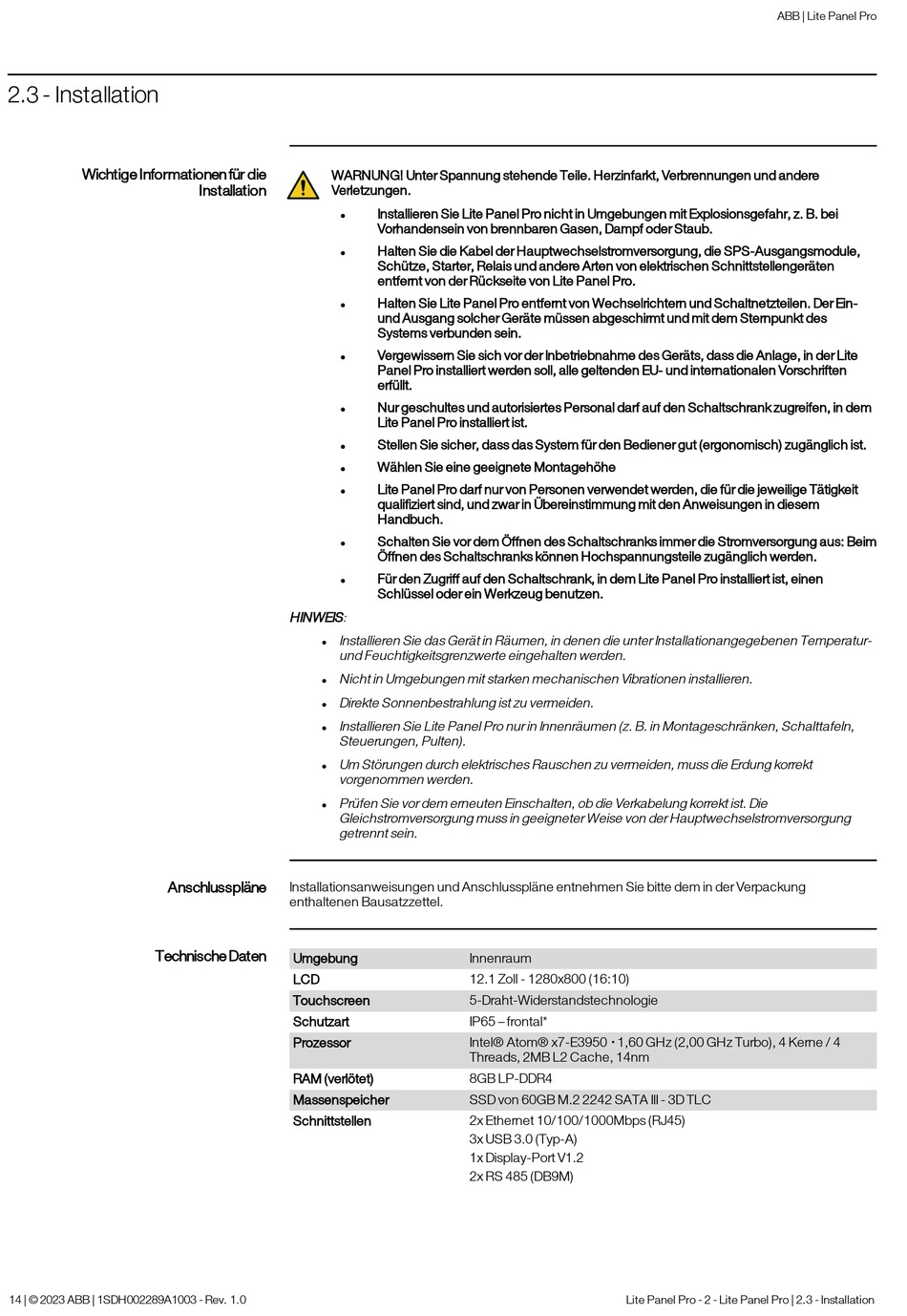

2.3 - Installation
Wichtige Informationen für die
Anschlusspläne
Technische Daten
14 | © 2023 ABB | 1SDH002289A1003 - Rev. 1.0
WARNUNG! Unter Spannung stehende Teile. Herzinfarkt, Verbrennungen und andere
Installation
Verletzungen.
l
l
l
l
l
l
l
l
l
l
HINWEIS
:
Installieren Sie das Gerät in Räumen, in denen die unter Installationangegebenen Temperatur-
l
und Feuchtigkeitsgrenzwerte eingehalten werden.
Nicht in Umgebungen mit starken mechanischen Vibrationen installieren.
l
Direkte Sonnenbestrahlung ist zu vermeiden.
l
Installieren Sie Lite Panel Pro nur in Innenräumen (z. B. in Montageschränken, Schalttafeln,
l
Steuerungen, Pulten).
Um Störungen durch elektrisches Rauschen zu vermeiden, muss die Erdung korrekt
l
vorgenommen werden.
Prüfen Sie vor dem erneuten Einschalten, ob die Verkabelung korrekt ist. Die
l
Gleichstromversorgung muss in geeigneter Weise von der Hauptwechselstromversorgung
getrennt sein.
Installationsanweisungen und Anschlusspläne entnehmen Sie bitte dem in der Verpackung
enthaltenen Bausatzzettel.
Umgebung
LCD
Touchscreen
Schutzart
Prozessor
RAM (verlötet)
Massenspeicher
Schnittstellen
Installieren Sie Lite Panel Pro nicht in Umgebungen mit Explosionsgefahr, z. B. bei
Vorhandensein von brennbaren Gasen, Dampf oder Staub.
Halten Sie die Kabel der Hauptwechselstromversorgung, die SPS-Ausgangsmodule,
Schütze, Starter, Relais und andere Arten von elektrischen Schnittstellengeräten
entfernt von der Rückseite von Lite Panel Pro.
Halten Sie Lite Panel Pro entfernt von Wechselrichtern und Schaltnetzteilen. Der Ein-
und Ausgang solcher Geräte müssen abgeschirmt und mit dem Sternpunkt des
Systems verbunden sein.
Vergewissern Sie sich vor der Inbetriebnahme des Geräts, dass die Anlage, in der Lite
Panel Pro installiert werden soll, alle geltenden EU- und internationalen Vorschriften
erfüllt.
Nur geschultes und autorisiertes Personal darf auf den Schaltschrank zugreifen, in dem
Lite Panel Pro installiert ist.
Stellen Sie sicher, dass das System für den Bediener gut (ergonomisch) zugänglich ist.
Wählen Sie eine geeignete Montagehöhe
Lite Panel Pro darf nur von Personen verwendet werden, die für die jeweilige Tätigkeit
qualifiziert sind, und zwar in Übereinstimmung mit den Anweisungen in diesem
Handbuch.
Schalten Sie vor dem Öffnen des Schaltschranks immer die Stromversorgung aus: Beim
Öffnen des Schaltschranks können Hochspannungsteile zugänglich werden.
Für den Zugriff auf den Schaltschrank, in dem Lite Panel Pro installiert ist, einen
Schlüssel oder ein Werkzeug benutzen.
Innenraum
12.1 Zoll - 1280x800 (16:10)
5-Draht-Widerstandstechnologie
IP65 – frontal*
Intel® Atom® x7-E3950 ▪1,60 GHz (2,00 GHz Turbo), 4 Kerne / 4
Threads, 2MB L2 Cache, 14nm
8GB LP-DDR4
SSD von 60GB M.2 2242 SATA III - 3D TLC
2x Ethernet 10/100/1000Mbps (RJ45)
3x USB 3.0 (Typ-A)
1x Display-Port V1.2
2x RS 485 (DB9M)
ABB | Lite Panel Pro
Lite Panel Pro - 2 - Lite Panel Pro | 2.3 - Installation
