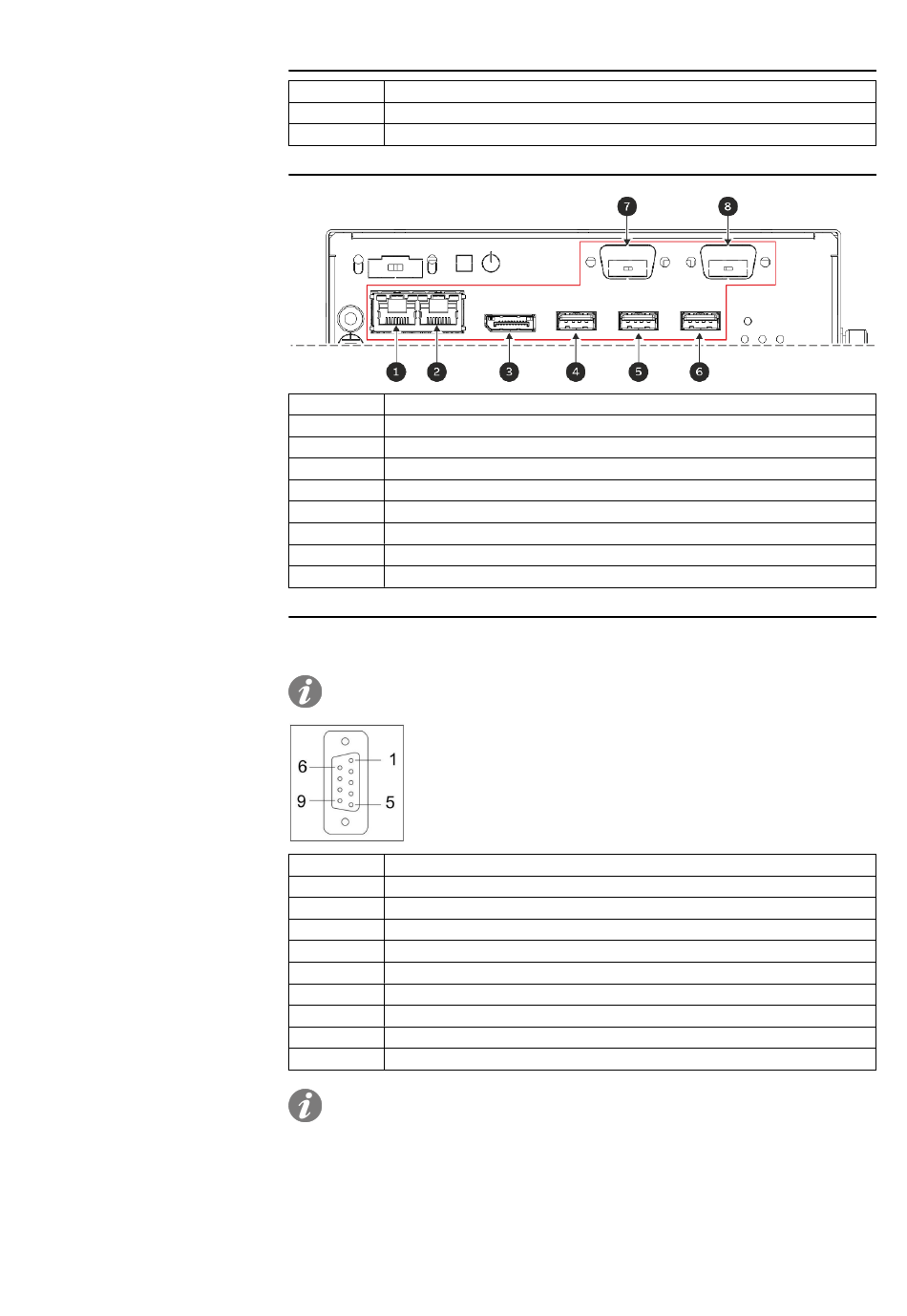

Anschlussbereich
Pinbelegung RS485-Ports
12 | © 2023 ABB | 1SDH002289A1003 - Rev. 1.0
Teil
1
Klemmleiste für DC-Stromversorgung im Eingang
2
Schraube für den Masseanschluss
Teil
1
ETH 2 (10/100/1000 Mbps)
2
ETH 1 (10/100/1000 Mbps)
3
Display-Port - nicht benutzt
4
USB 3.0
5
USB 3.0
6
USB 3.0
7
RS485-Port COM 2
8
RS485-Port COM 1
Die Ports COM 1 und 2 sind 9-polige Kommunikationsschnittstellen, die Modbus RTU-Kommunikation
über RS485 unterstützen. Dieser Anschlusstyp unterstützt das Halbduplex-Übertragungssystem.
Anmerkung
: Das Paket von Lite Panel Pro enthält keinen Adapter zum Anschluss der Ports COM1/COM2
von Lite Panel Pro an den seriellen Bus, an den die Modbus RTU-Geräte angeschlossen sind.
Pin
1
2
3
RTX+
4
5
GND
6
7
RTX-
8
9
Anmerkung
: Weitere Informationen zur elektrischen Verdrahtung finden Sie im Bausatzzettel.
Beschreibung
Beschreibung
RS 485
Lite Panel Pro - 2 - Lite Panel Pro | 2.2 - Die Struktur von Lite Panel Pro
