Operating instructions ⋅ Betriebsanleitung
Type TSA5 H
WEH

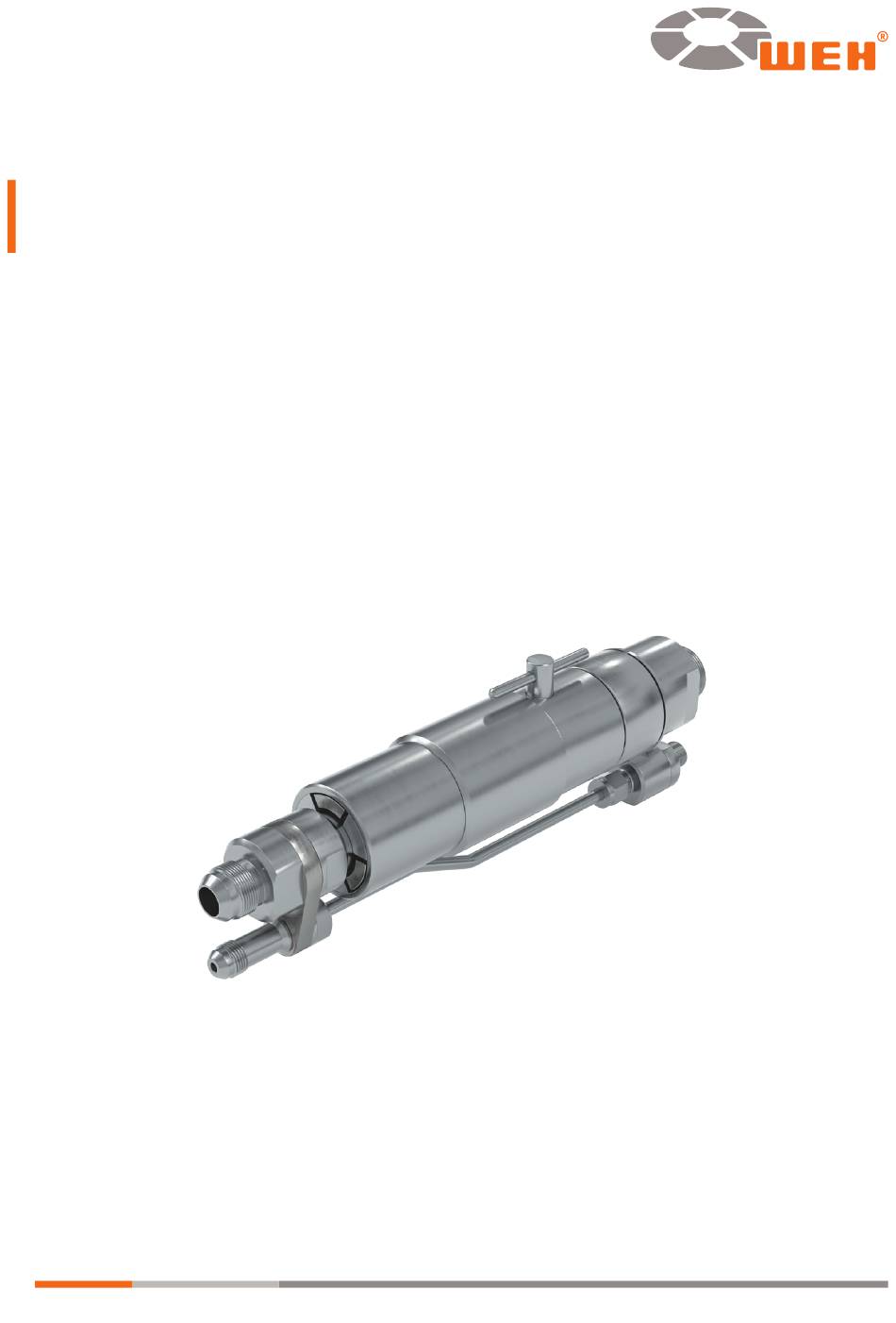

breakaway coupling for bus and truck hydrogen fueling
®
stations to be installed directly on the dispenser
WEH
Abreißsicherung für Bus- und LKW-Wasserstofftankstellen
®
zur direkten Installation an der Zapfsäule
2
WEH
Date: 03/25
- We Engineer Hightech
®

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weh TSA5 H2

Inhaltszusammenfassung für Weh TSA5 H2

  • Seite 39 Betriebsanleitung Typ TSA5 H Abreißsicherung für Bus- und LKW-Wasserstofftankstellen ® zur direkten Installation an der Zapfsäule INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TECHNISCHE DATEN LAGERN Sicherheitshinweise zum sachgerechten Lagern Lagern BENÖTIGTE HILFSMITTEL INSTALLIEREN...
  • Seite 40 ÜBERPRÜFEN NACH DEM ABRISS | WIEDERINBETRIEBNEHMEN 10.1 Sicherheitshinweise zum Entlüften 10.2 Schlauchleitung entlüften 10.3 Überprüfen nach dem Abriss 10.4 Wiederinbetriebnehmen FEHLERBEHEBEN ENTSORGEN ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Gas Technology - im Nachfolgenden „WEH“ genannt. Seite 40 MD-10622-L51-R1.0.0-03...

  • Seite 41: Einleitung

    Betriebsanleitung 1. EINLEITUNG Sehr geehrter Kunde! Wir freuen uns, dass Sie sich für den Einsatz unserer Produkte entschieden haben. Die WEH Abreißsicherung TSA5 H wurde ausschließlich für Bus- und LKW-Wasser- ® stofftankstellen zur direkten Installation an der Zapfsäule entwickelt. Die Abreißsicherung besteht aus dem Kupplungskörper, dem Nippeleinsatz, einem Filter, einer Gasrückführung, einem Rückschlagventil und einem optional erhältlichen...

  • Seite 42: Allgemeine Angaben

    - ein Lieferschein - ein Original WEH Prüfprotokoll (nicht bei Ersatzteilen) - eine WEH Betriebsanleitung Î Wenden Sie sich umgehend an WEH oder den entsprechenden Vertriebspartner, falls Ihnen Unterlagen fehlen. 1�3 Gewährleistung und Haftung - Es gelten unsere allgemeinen Geschäftsbedingungen.

  • Seite 43: Allgemeine Sicherheitshinweise

    Fachpersonal (siehe Kapitel 1.5 auf Seite 44) vorgesehen. Stellen Sie diese Be- triebsanleitung insbesondere dem Fachpersonal zur Verfügung, das für die ein- zelnen Phasen des Lebenszyklus (speziell für das Lagern, Installieren, Bedienen, Inspizieren und Warten, die Fehlerbehebung und Entsorgung) des WEH Produktes ®...

  • Seite 44: Definition Von Fachpersonal

    ® nicht auf dem WEH Produkt ab, lehnen Sie sich nicht daran an, hängen Sie sich ® nicht an das WEH Produkt und steigen Sie nicht auf das WEH Produkt. Unterlas- ® ® sen Sie zudem, auf das WEH Produkt zu hämmern oder Ähnliches. Derartige Kraft- ®...
  • Seite 45 - Dieses WEH Produkt ist grundsätzlich als druckhaltendes Ausrüstungsteil ge- ® mäß Artikel 2 Nr. 5 der Druckgeräterichtlinie 2014/68/EU eingestuft und wird als rohrleitungsähnlich betrachtet. Dieses WEH Produkt darf nicht eingesetzt werden ® als Ausrüstungsteil mit Sicherheitsfunktion. Ferner wird darauf hingewiesen, dass dieses WEH Produkt gemäß...

  • Seite 46: Produktübersicht / Produktbeschreibung

    Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TSA5 H mit Gasrückführung Pos� Bezeichnung Kupplungskörper Exzenterbetätigung Filter (innenliegend) Rückschlagventil Gasrückführung Nippeleinsatz Begriffserklärung Anschlüsse Betriebsmedienzuleitung Betriebsmedienableitung Gasrückführung Zuleitung Gasrückführung Ableitung Seite 46 MD-10622-L51-R1.0.0-03...
  • Seite 47 Betriebsanleitung Halterung für TSA5 H mit Gasrückführung Pos� Bezeichnung Halteplatte Führungsrohr Zylinderschrauben Halteschale Seite 47 MD-10622-L51-R1.0.0-03...

  • Seite 48: Technische Daten

    Betriebsanleitung 4. TECHNISCHE DATEN Bitte beachten: Abhängig vom Anwendungsfall können die technischen Daten Ihres Produkts von dieser Betriebsanleitung abweichen. Beachten Sie daher stets die ® Kennzeichnung auf dem WEH Produkt selbst. ® Eigenschaften Standardausführung Nennweite (DN) 12 mm Nominaler Druck PN = 35 MPa Max.

  • Seite 49: Lagern

    5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten stets ein- gehalten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-...

  • Seite 50: Lagern

    ® so ist die Lagerzeit von der Komponente abhängig, welche die geringste Lagerzeit aufweist. Î Kontrollieren Sie vor Einsatzbringung die Oberflächen des WEH ® Produktes auf Beschädigungen und Sauberkeit. Hinweis: Falls Zweifel über den Alterungszustand des gelagerten Bis 3 Jahre Produktes entstehen, kontaktieren Sie WEH.

  • Seite 51: Benötigte Hilfsmittel

    Betriebsanleitung 6. BENÖTIGTE HILFSMITTEL Wiederinbe- Bestellnummer Bezeichnung Installieren Warten triebnahme Gabelschlüssel SW17 Gabelschlüssel SW22 Gabelschlüssel SW30 Gabelschlüssel SW36 Geeigneter kalibrierter Drehmomentschlüssel (passend für das entsprechende Drehmoment) Sechskant-Winkelschrauben- dreher SW5 Sechskant-Winkelschrauben- dreher SW6 Sechskant-Einsatz SW6 (passend für den Drehmomentschlüssel) Sicherungszange O-Ring-Picker-Set ®...

  • Seite 52: Installieren

    WEH für das WEH Produkt vorgibt, ausgelegt sind. ® Hinweis: Diese Montagedaten (Drehmomente, Montagedrehungen etc.) sind Werte, die ausschließlich für die Komponenten gelten, die im Lieferumfang von WEH enthalten sind. Î Treffen Sie geeignete Maßnahmen, um die Zugkraft bei einem möglichen Abriss axial zur Abreißsicherung einzuleiten, wenn Sie das WEH...

  • Seite 53: Halterung An Die Zapfsäule Installieren

    Die Zeichnung ist urheberrechtlich geschützt und jede unberechtigte Kopie stellt einen Verstoß g Für Rückfragen oder weitergehende Beratung stehen wir und unsere Vertriebspartner je Copyright by WEH GmbH 2008. WEH GmbH Verbindungstechnik - Josef Henle Str.1 - 89257 poller. Hinweis: WEH empfiehlt einen Abstand vom Boden bis zur Unterkante des Führungsrohrs von mindestens 1,80 m...

  • Seite 54: Füll- Und Rückführschlauch, Medienleitung Und Gasrückführung Installieren

    Betriebsanleitung 7�4 Füll- und Rückführschlauch, Medienleitung und Gasrückführung installieren Bitte beachten: Nachfolgende Erwähnungen von Bezeichnungen und Positionsnum- mern beziehen sich auf das Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 46. Î Schrauben Sie die Schutzkappen von den Anschlüssen ab. Î Halten Sie beim Montieren des Füll- und Rückführ- schlauches, der Medienleitung und der Gasrückführung an den Anschlüssen „B1“, „B2“, „C1“...

  • Seite 55: Abreißsicherung In Die Halterung Montieren

    Betriebsanleitung 7�5 Abreißsicherung in die Halterung montieren Î Öffnen und schrauben Sie die zwei Zylinderschrauben (Pos. 10) mit einem Sechs- kant-Winkelschraubendreher (SW5) aus der Halterung heraus. Î Nehmen Sie die Halteschale (Pos. 11) ab. Î Geben Sie den Kupplungskörper (Pos. 1) und die Gasrück- führung (Pos.

  • Seite 56: Dichtheit Der Verbindung Prüfen

    Überprüfen Sie das WEH Produkt nach den Wartungsarbeiten auf Leckage. ® Beachten Sie hierzu das Kapitel 9. Überprüfen der Leckrate auf Seite 67. - Für die Inspektion ist es nicht notwendig, dass das WEH Produkt abgebaut wird, es ® muss allerdings drucklos sein.

  • Seite 57: Wartungsintervalle

    Jahr an WEH zur Wartung geschickt werden. Sollten Sie das WEH Produkt nicht regelmäßig inspizieren und zur Wartung an ® WEH schicken, kann es insbesondere zu Undichtigkeiten und damit unter Umstän- den auch zu Ausfällen und/oder Unfällen kommen. Seite 57 MD-10622-L51-R1.0.0-03...

  • Seite 58: Übersicht Mindestintervalle Für Inspektion Und Wartung

    Nr� Wartung 20�000 Zyklen * Kapitel 8.2 Filter austauschen Einsendung zur Werkswartung an WEH * je nachdem was zuerst eintritt Hinweis: Zuordnung der Komponenten siehe Kapitel 3. Produktübersicht / Produktbe- schreibung auf Seite 46. Î Legen Sie, falls Ihre Applikation/Anwendung es erfordert, kürzere Intervalle als oben vorgegeben, fest.

  • Seite 59: Warten

    10.03.2022 ÄA2022/00088 Für Rückfragen oder weitergehende Beratung stehen wir und unsere Vertriebspartner jederzeit zur Verfügung. ÄA2021/00421 06.10.2021 Copyright by WEH GmbH 2008. WEH GmbH Verbindungstechnik - Josef Henle Str.1 - 89257 Illertissen - www.weh.com Status Änderungsauftrag Änd.-Dat. Name Seite 46.
  • Seite 60 Picker Art. Nr. 101969. Î Geben Sie den neuen Stütz- Stützring O-Ring ring zu dem neuen O-Ring in den Nippeleinsatz (Pos. 7) ein, mit dem WEH O-Ring- ® Picker Art. Nr. 101969. Achtung: Die Einbaureihen- folge muss beachtet werden. Seite 60...
  • Seite 61 Betriebsanleitung Î Stecken Sie das Montagewerkzeug ® Art. Nr. 70007 Art. Nr. 70008 in die Gas- rückführung des Nippelein- satzes (Pos. 7). Î Drücken Sie den neuen Art. Nr. 70008 O-Ring mit dem Montagewerkezug ® Art. Nr. 70007 in den Nippel- einsatz ein.
  • Seite 62 Betriebsanleitung Î Nehmen Sie die zwei Klemm- hülseneinzelteile vorsichtig und nacheinander vom Kupp- lungskörper (Pos. 1). Î Nehmen Sie den Nippel von der Abreißsicherung ab. Î Spannen Sie den Kupplungs- körper (Pos. 1) in einen Schraubstock mit Aluminiumspannbacken ein. Î Schrauben Sie den Filter (Pos.
  • Seite 63 Betriebsanleitung Reinigungsverfahren bei groben Verschmutzungen Î Entfernen Sie grobe Verun- reinigungen durch Ausblasen mit Druckluft. Geben Sie über die Innenseite, entgegen der Durchflussrichtung, Druck auf den Filter (Pos. 3). Vorsicht: Beachten Sie Sicher- heitshinweise zum Inspizieren und Warten auf Seite 56. Î...
  • Seite 64 Reinigen Sie Bauteile mit einem fusselfreien, befeuchte- ten Tuch bevor Sie die Bauteile schmieren. Î Schmieren Sie die Lauffläche des Kupplungskörpers (Pos. 1) leicht mit dem WEH Schmier- ® mittel E99-4. Î Stecken Sie den Nippel auf den Kupplungskörper (Pos. 1) auf.
  • Seite 65 Betriebsanleitung Î Schmieren Sie die zwei Klemmhülseneinzelteile an den Innenflächen mit dem Schmiermittel ® Art. Nr. E99-40. Î Setzen Sie die zwei Klemm- hülseneinzelteile nacheinan- der an den Kupplungskörper Î Stecken Sie die Hülse wieder auf den Kupplungskörper (Pos. 1) auf. Î...
  • Seite 66 Betriebsanleitung 8�4�3 Austausch der Gehäuseabdichtungen beim Filter (Pos� 3) Bitte beachten: Die Gehäusedichtungen (O-Ring und Stützring) im Nippel müssen beim Wechsel des Filters (Pos. 3) nicht zwangsläufig erneuert werden. Ein Wechsel der Dichtungen ist nur dann notwendig, wenn Sie bei der Wartung des Filters (Pos. 3) be- schädigt werden.

  • Seite 67: Überprüfen Der Leckrate

    Achten Sie darauf, dass Sie den Abstand von 10 - 15 cm zu den Bauteilen des Produkt einhalten. ® Î Falls die gemessene Leckrate 1.000 ppm überschreitet, bauen Sie das WEH Pro- ® dukt ab und schicken Sie es zur Wartung an WEH ein.

  • Seite 68: Überprüfen Der Leckrate

    Betriebsanleitung 9�2 Überprüfen der Leckrate Î Beaufschlagen Sie die Abreißsicherung und die Medien- leitung langsam mit dem Betriebsdruck. - Die Leckageprüfung kann beginnen. Î Überprüfen Sie folgende Messstellen (Abbildung 10) - Verschraubungen (1) - Bereich der Spannzangen (2) - Bereich der Exzenterbetätigung (3) Abbildung 9 Î...

  • Seite 69: Schlauchleitung Entlüften

    Betriebsanleitung Î Verdecken Sie nicht den Bereich zwischen den Verschraubungen (Abbildung 10). Hier muss der Druck beim Lösen ungehindert entweichen können. Vorsicht: Achten Sie auf einen ausreichenden Sicher- heitsabstand von Körper, Gesicht und Händen beim Lösen der Verschraubung  Verletzungsgefahr! Abstand Schlüsselfläche zwischen den...

  • Seite 70: Überprüfen Nach Dem Abriss

    Î Senden Sie die WEH Füllkupplung und den Nippeleinsatz (Pos. 7) nach dem Abriss ® zur Überprüfung an WEH ein. Î Überprüfen Sie den Kupplungskörper (Pos. 1) auf Beschädigungen. Î Informieren Sie den Fahrzeughalter, dass der fahrzeugseitige Tanknippel von einer Vertragswerkstatt auf Beschädigung und einwandfreie Funktion überprüft werden...
  • Seite 71 Betriebsanleitung Î Schließen Sie die Spannzangen durch Zurückdrehen der Exzenterbetätigung (Pos. 2). Vorsicht: Verletzungsgefahr der Finger! Der Hebel kann ruckartig vor- und zurück- schnellen. Drehen Sie den Handgriff vorsichtig um 180°. Î Überprüfen Sie durch leichtes Ziehen am Füllschlauch den festen Sitz der Spannzangen um den Nippeleinsatz (Pos.

  • Seite 72: Fehlerbeheben

    Gaskanal gelangen. ausgesetzt feuchten, weichen Tuch reinigen. Exzenterbetätigung lässt sich Abreißsicherung zur Wartung an Defekte Bauteile nicht mehr drehen WEH schicken. siehe Kapitel 8. Inspizieren | Verlängerte Betankungszeit Verschmutzter Filter Filter austauschen. Warten auf Seite 59 Abreißsicherung löst sich Abreißsicherung zur Wartung an z.
  • Seite 73 Spannzangen stehen aus dem Kupplungskörper (Pos. 1) Lockere innere Bauteile, Abreißsicherung zur Wartung an heraus (beachten Sie Kapitel gelöste Gewindeverbindungen WEH schicken. Abbildung 8 auf Seite 59) Bei sonstigen Problemen kontaktieren Sie bitte WEH oder Ihren zuständigen Vertriebspartner. Seite 73 MD-10622-L51-R1.0.0-03...

  • Seite 74: Entsorgen

    Gasrückführrohr (Länge: ca. 195 mm) W139034 Pos. 6 und montiertem Rückschlagventil für G1/4" AG (C2) Î Geben Sie bei der Bestellung die auf Ihrem WEH Produkt gekennzeichnete ® Artikelnummer an. Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das ®...
  • Seite 75 NOTIZEN...
  • Seite 76 In principle, the latest version of the document den Dokuments verlieren alle älteren Versionen ihre Gültigkeit. is valid. This can be found at www.weh.com. Es gilt grundsätzlich die aktuellste Version des Dokuments. Die- se finden Sie unter www.weh.com.
