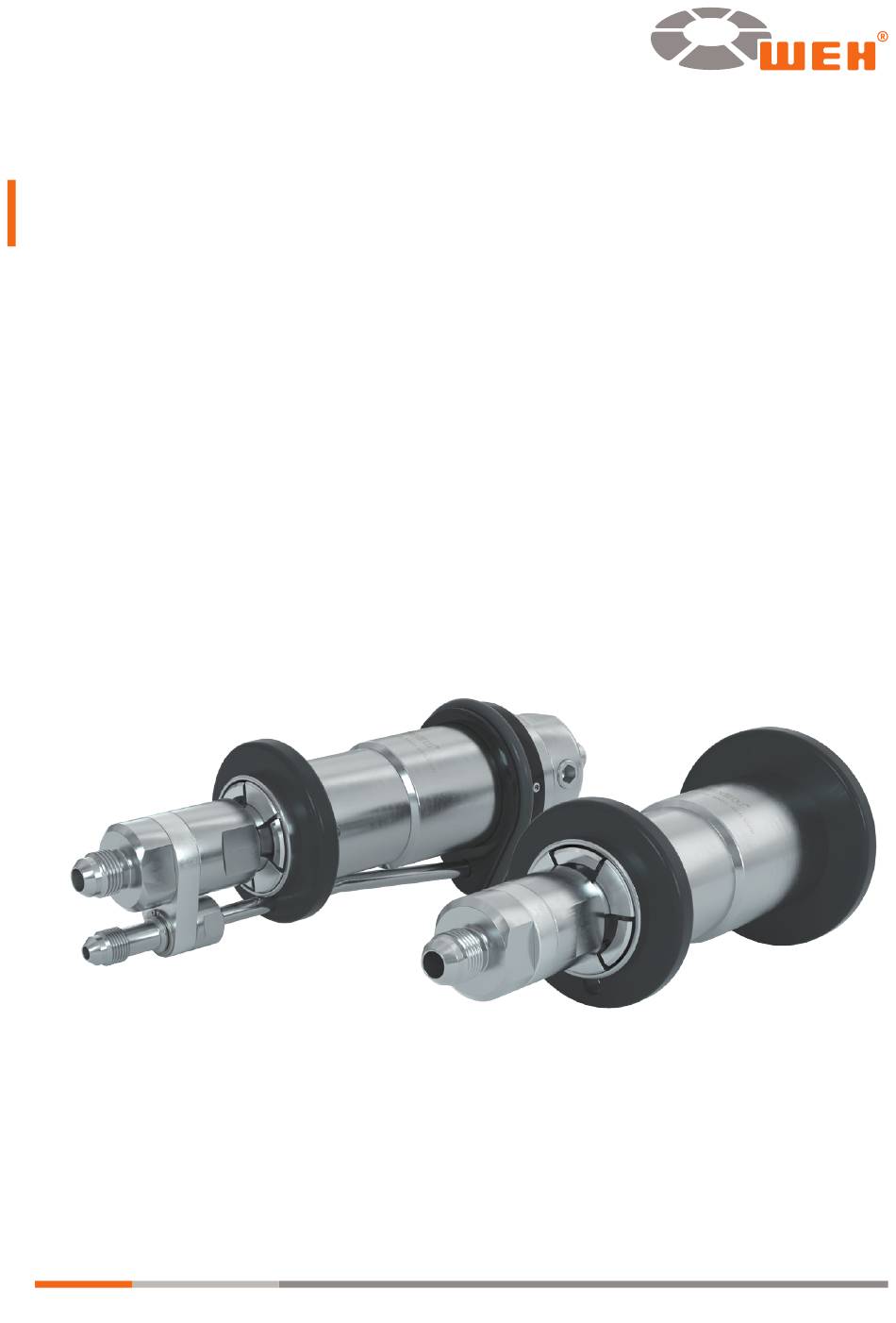

- Seite 1 Mode d'emploi ⋅ Betriebsanleitung Date: 08/24 Type TSA2 CNG Break-away en ligne WEH pour l'installation dans les stations- ® service de gaz naturel pour véhicules légers Inline-Abreißsicherung zur Installaion an PKW-Erdgastank- ® stellen - We Engineer Hightech ®...
- Seite 39 Betriebsanleitung Typ TSA2 CNG Inline-Abreißsicherung zur Installaion an ® PKW-Erdgastankstellen INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TECHNISCHE DATEN LAGERN Sicherheitshinweise zum sachgerechten Lagern Lagern BENÖTIGTE HILFSMITTEL...
- Seite 40 ÜBERPRÜFEN NACH DEM ABRISS | WIEDERINBETRIEBNEHMEN 10.1 Sicherheitshinweise zum Entlüften 10.2 Schlauchleitung entlüften 10.3 Überprüfen nach dem Abriss 10.4 Wiederinbetriebnehmen FEHLERBEHEBEN ENTSORGEN ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Gas Technology - im Nachfolgenden „WEH“ genannt. Seite 40 MD-10875-L51-R1.0.0-03...
-
Seite 41: Einleitung
Sehr geehrter Kunde! Wir freuen uns, dass Sie sich für den Einsatz unseres Produkts entschieden haben. Die WEH Inline-Abreißsicherung TSA2 CNG wurde ausschließlich für PKW-Erdgastank- ® stellen zur Installation zwischen Füllschläuchen bzw. Füll- und Rückführschläuchen ent- wickelt. Die Abreißsicherung besteht aus dem Kupplungskörper, dem Nippeleinsatz, und einer optionalen Gasrückführung. -
Seite 42: Allgemeine Angaben
Qualitätskontrollen. - Sie sind für die ordnungsgemäße Durchführung des Austausches bzw. der Reparatur verantwortlich. WEH ist hierfür sowie für etwaige Schäden nicht verant- wortlich. WEH übernimmt keinerlei Garantie, Gewährleistung, Haftung, oder sonsti- ge Verantwortung für einen von Ihnen oder Dritten durchgeführten Austausch bzw. -
Seite 43: Allgemeine Sicherheitshinweise
Stellen Sie diese Betriebsanleitung insbesondere jedem zur Verfügung, der für die Installation, Bedienung und Wartung dieses WEH Produktes zuständig ist. ® Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, wenn Anweisun- ® gen in dieser Betriebsanleitung unklar sind. Î... -
Seite 44: Bestimmungsgemässe Verwendung
Betriebsanleitung 2. BESTIMMUNGSGEMÄSSE VERWENDUNG - Die WEH Abreißsicherung TSA2 CNG wurde ausschließlich für PKW-Erdgastank- ® stellen zur Installation zwischen Füllschläuchen bzw. Füll- und Rückführschläuchen entwickelt. - Die WEH Abreißsicherung trennt bei bestimmungsgemäßer Verwendung kontrol- ® liert die Verbindung zwischen Zapfsäule und Schlauch, wenn unerwartet Zugkräfte auftreten, wie z. -
Seite 45: Produktübersicht / Produktbeschreibung
Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG Produktübersicht - WEH Abreißsicherung TSA2 CNG ® TSA2 CNG ohne TSA2 CNG mit Gasrückführung Gasrückführung Druckbereich mit Gasrück- ohne Gasrück- Produkttyp Artikelnummer führung führung 200 bar 250 bar C1-60003-X1-X01 C1-101094-X01 C1-92668-X01 TSA2 CNG C1-60007-X1-X01 C1-101042-X01... -
Seite 46: Produktbeschreibung
Betriebsanleitung Produktbeschreibung TSA2 CNG ohne Gasrückführung Pos� Bezeichnung Kupplungskörper Exzenterbetätigung Gummischutz hinten Gummischutz vorne Nippeleinsatz Begriffserklärung Anschlüsse Betriebsmedienzuleitung Betriebsmedienableitung Seite 46 MD-10875-L51-R1.0.0-03... - Seite 47 Betriebsanleitung TSA2 CNG mit Gasrückführung Pos� Bezeichnung Kupplungskörper Exzenterbetätigung Gummischutz vorne Halteflansch Gasrückführung Nippeleinsatz Begriffserklärung Anschlüsse Betriebsmedienzuleitung Betriebsmedienableitung Gasrückführung Gasrückführung Seite 47 MD-10875-L51-R1.0.0-03...
-
Seite 48: Technische Daten
Betriebsanleitung 4. TECHNISCHE DATEN Bitte beachten: Abhängig vom Anwendungsfall können die technischen Daten Ihres Produkts von dieser Betriebsanleitung abweichen. Beachten Sie die Kennzeich- ® nung auf dem WEH Produkt. ® Eigenschaften Standardausführung Nennweite DN je nach Ausführung PN = 200 bar | PS = 300 bar | PT = 450 bar... -
Seite 49: Lagern
5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten eingehal- ten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-... -
Seite 50: Lagern
Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 auf Seite 49 und halten Sie die nachfolgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Ausliefe- rungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder des Vertriebs- partners). Wenn Sie das WEH Produkt in ein Komplettsystem verbauen, hängt die ®... -
Seite 51: Benötigte Hilfsmittel
Betriebsanleitung 6. BENÖTIGTE HILFSMITTEL Wiederinbe- Bestellnummer Bezeichnung Installieren Warten triebnahme Gabelschlüssel SW13 Gabelschlüssel SW14 Gabelschlüssel SW24 Gabelschlüssel SW36 Geeigneter kalibrierter Drehmomentschlüssel (passend für das entsprechende Drehmoment) Sechskant-Winkelschrauben- dreher SW6 Sechskant-Schraubendreher Sechskant-Biteinsatz SW2 (passend für den Drehmomentschlüssel) O-Ring-Picker-Set ® W136538 (bestehend aus 3x Art. Nr. E98-101969) E34-70007 Montagewerkzeug ®... -
Seite 52: Installieren
Stellen Sie sicher, dass innerhalb der Anlage kein Druck ansteht. Der Einbau muss drucklos erfolgen. Î Überprüfen Sie vor der Installation, ob die Gegenstücke für die Montagedaten (siehe Kapitel 7.3 Füll- und Rückführschlauche installieren auf Seite 53), welche WEH für das WEH Produkt vorgibt, ausgelegt sind. ®... -
Seite 53: Füll- Und Rückführschlauche Installieren
Betriebsanleitung 7�3 Füll- und Rückführschlauche installieren Hinweis: Anzugsdrehmomente siehe Tabelle unten Î Schrauben Sie die Schutzkappen von den Anschlüssen ab. SW(1) Î Halten Sie beim Montieren des Füll- und Rückführ- schlauchs, der Medienleitung und der Gasrückführung an die Anschlüsse „B1“, „B2“, „C1“ und „C2“ an den Schlüssel- flächen SW(1), SW(2), SW(3) und SW(4) (Abbildung 1 und Abbildung 2) mit einem Gabelschlüssel gegen. -
Seite 54: Nippeleinsatz (Pos. 7) In Den Kupplungskörper Einsetzen
Betriebsanleitung 7�4 Nippeleinsatz (Pos� 7) in den Kupplungskörper einsetzen Î Kontrollieren Sie vor dem Einsetzen des Nippeleinsatzes Stützring O-Ring (Pos. 7) die beiden Dichtelemente (O-Ring und Stützring, Abbildung 3) auf korrekte Einbaurichtung, richtigen Sitz und Beschädigung. Î Drehen Sie die Exzenterbetätigung (Pos. 2) mit einem Sechskant-Winkelschraubendreher SW6 um 180°... -
Seite 55: Vorfilter Tsf5 Cng An Die Betriebsmedienzuleitung „B1" Installieren (Optional)
Füllschlauch der Tankstelle (Abbil- dung 4). Anzugsdrehmoment siehe Tabelle Seite 53. Î Verwenden Sie bei der TSA2 CNG mit Gasrückführung am Anschluss „B1" ein Füll- schlauch, der um die Länge des installierten Vorfilters TSF5 CNG kürzer ist. WEH bietet hierfür passende Füllschläuche an. -
Seite 56: Wartungsintervalle
Kontrollieren Sie vor jeder Wiedermontage die Bauteile, Gewinde und falls vorhanden die Dichtflächen auf Beschädigung und Verunreinigungen. Stellen Sie Beschädigungen fest, tauschen Sie das WEH Produkt aus oder schi- ® cken Sie es zur Wartung an WEH ein. Das WEH Produkt darf nicht mehr verwendet ® werden. Î... -
Seite 57: Übersicht Mindestintervalle Für Inspektion Und Wartung
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 45. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden. - Seite 58 Betriebsanleitung Die folgenden Wartungsschritte dürfen vom Betreiber durchgeführt werden: Î Überprüfen Sie das WEH Produkt auf Dichtheit und richtige Funktion - Leichtgängigkeit, ® Verschleiß, Verschmutzung, Beschädigungen. 8�4�1 Austausch der Dichtelemente im Nippeleinsatz (Pos� 7) Î Entfernen Sie den Nippeleinsatz (Pos. 7) aus der Abreißsicherung. Beachten Sie hierzu das Kapitel 7.2 Nippeleinsatz (Pos.
- Seite 59 Betriebsanleitung Î Geben Sie den neuen O-Ring in den Nippeleinsatz (Pos. 7) ein, mit dem WEH O-Ring- ® Picker Art. Nr. 101969. Î Geben Sie den neuen Stütz- Stützring O-Ring ring zu dem neuen O-Ring in den Nippeleinsatz (Pos. 7)
- Seite 60 Betriebsanleitung 8�4�2 Austausch des Gummischutzes vorne (Pos� 4) Bitte beachten: Die Wartung der Abreißsicherung mit Gasrückführung ist identisch mit der Wartung der Abreißsicherung ohne Gasrückführung. Die Abbildungen in diesem Ka- pitel zeigen die Version mit Gasrückführung. Î Entfernen Sie den Nippeleinsatz aus der Abreißsicherung. Beachten Sie hierzu das Kapitel 7.2 Nippeleinsatz (Pos.
- Seite 61 Betriebsanleitung 8�4�3 Austausch des Gummischutzes hinten (Pos� 3) Î Schrauben Sie die Abreißsicherung am Anschluss „B1“ von dem Füllschlauch ab. Î Ziehen Sie den Gummischutz hinten (Pos. 3) von der Abreißsicherung ab. Î Stecken Sie den neuen Gummischutz hinten (Pos. 3) auf die Abreißsicherung auf.
- Seite 62 Betriebsanleitung 8�4�4 Austausch des Halteflansches (Pos� 5) und der Gasrückführung (Pos� 6) Î Schrauben Sie die Abreißsicherung am Anschluss „B1“ von dem Füllschlauch und am Anschluss „C2“ von der Gasrückführung ab. Î Schrauben Sie die drei Gewindestifte, die den Halteflansch (Pos. 5) sichern, mit dem Sechskant-Winkel- schraubendreher SW2 aus dem Halteflansch heraus.
- Seite 63 Betriebsanleitung Î Stecken Sie die neue Gasrückführung (Pos. 6) in die Bohrung des neuen Halteflansches (Pos. 5) ein. Î Stecken Sie den neuen Exzenterbetätigung Halteflansch (Pos. 5) inklusive neuer Gasrück- führung (Pos. 6) auf die Abreißsicherung auf und richten Sie den Halteflansch nach den Ansenkungen an Ansenkung der Abreißsicherung aus.
- Seite 64 Betriebsanleitung Î Stecken Sie die Gasrück- führung (Pos. 6) vollständig in den Nippeleinsatz (Pos. 7) ein. Î Tragen Sie vor dem Ein- schrauben einen Tropfen Schraubensicherung ® Art. Nr. 90160 auf die Gewin- deschraube auf. Î Fixieren Sie die Gasrückfüh- rung (Pos.
-
Seite 65: Überprüfen Der Leckrate
Achten Sie darauf, dass Sie den Abstand von 10 - 15 cm zu den Bauteilen des Produkt einhalten. ® Î Falls die gemessene Leckrate 1.000 ppm überschreitet, bauen Sie das WEH Produkt ® ab und schicken Sie es zur Wartung an WEH ein. -
Seite 66: Überprüfen Der Leckrate
Betriebsanleitung - Wird die Abreißsicherung mit einer WEH Füllkupplung verwendet, muss während ® des Spülvorganges die Füllkupplung an einem WEH Servicenippel angeschlossen ® werden. Dadurch werden Beschädigungen in der Füllkupplung vermieden. Î Beachten Sie die Betriebsanleitung Ihrer Füllkupplung. 9�2 Überprüfen der Leckrate Î... -
Seite 67: Überprüfen Nach Dem Abriss | Wiederinbetriebnehmen
Betriebsanleitung 10. ÜBERPRÜFEN NACH DEM ABRISS | WIEDERINBETRIEBNEHMEN Achtung: Vor dem Zusammenschließen der Abreißsicherung nach einem Abriss oder bei Wartungsarbeiten, müssen beide Anschlussseiten druckentlastet sein. Das Anschließen des Nippeleinsatzes an den Kupplungskörper oder das Abnehmen der Füllkupplung vom Betankungsnippel unter Druck ist nicht möglich. Î... -
Seite 68: Überprüfen Nach Dem Abriss
Tauschen Sie den Füll- und Rückführschlauch zwischen Füllkupplung und Abreiß- sicherung und zwischen Abreißsicherung und Tankstelle nach jedem Abriss aus. Î Senden Sie die WEH Füllkupplung nach dem Abriss zur Überprüfung an WEH ein. ® Î Überprüfen Sie den Kupplungskörper (Pos. 1) und den Nippeleinsatz (Pos. 7) auf Beschädigungen. -
Seite 69: Wiederinbetriebnehmen
Betriebsanleitung 10�4 Wiederinbetriebnehmen Î Stellen Sie nach einem Abriss oder nach Wartungsarbeiten sicher, dass beide Anschlussseiten vor dem Zusammenschließen druckentlastet sind. Î Kontrollieren Sie vor dem Einsetzen des Nippeleinsatzes Stützring O-Ring (Pos. 7) die beiden Dichtelemente (O-Ring und Stützring, Abbildung 10) auf korrekte Einbaurichtung, richtigen Sitz und Beschädigung. -
Seite 70: Fehlerbeheben
Betriebsanleitung 11. FEHLERBEHEBEN Seite 70 MD-10875-L51-R1.0.0-03... -
Seite 71: Entsorgen
® Filter TSF5 CNG (50 Mikron) Für die Inline-Abreißsicherungen ohne integrierten Filter bietet WEH den Filter TSF5 CNG an. Er wird als Vorfilter zwischen Inline-Abreißsicherung und dem Füllschlauch ein- gebaut und schützt ihr System vor Verschmutzungen. Der Filter TSF5 CNG kann in ein bereits bestehendes System nachgerüstet werden. -
Seite 72: Ersatzteile
Pos. 6 C1-101094-X01 und montierter Verschraubung für UNF 7/16"-20 AG, 37° (C2) C1-92668-X01 Î Geben Sie bei der Bestellung die auf dem WEH Produkt gekennzeichnete ® Artikelnummer an. Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das ®... - Seite 73 NOTIZEN...
