2.2 Installation des TRi pH- oder des TRi PRO-Moduls

TRi PRO-Modul, drehen Sie die vier Schrauben wieder ein, und bringen Sie die silberne Verkleidung wieder an.
• Stellen Sie die Stromversorgung erst dann wieder her, nachdem das TRi pH- oder das TRi PRO-Modul, der POD
Elementeträger und die Einspritz-Rohrleitungen von pH Minus installiert wurden (siehe § 2.3.3).
• In allen Fällen und bei einem eventuellen technischen Eingriff muss unbedingt eine Wartezeit von mindestens
2 Minuten zwischen der Trennung des TRi vom Netzstrom und dem Anschluss des TRi pH- oder des TRi PRO-
Moduls eingehalten werden.

2.3 Installation des POD

Der POD Elementeträger vereint in einer Einheit den Durchflusswächter (mit dem Ihr TRi-Elektrolysegerät arbeitet, siehe
§2.3.2), die pH-Sonde, die ACL-Sonde und die pH Minus-Einspritzung.
• Die Ventile des Bypass der TRi-Zelle müssen immer geöffnet sein, oder mindestens ein Rückschlagventil einset-
zen.
• Der POD Elementeträger muss immer an einer horizontalen Leitung so angebracht werden, dass die Sonden
vertikal liegen.
• Der POD muss nach dem Schwimmbeckenfilter immer das erste Element sein.
• Ist das Schwimmbad mit einer Heizanlage versehen (Wärmepumpe, Wärmetauscher, Durchlauferhitzer...),
muss der POD dieser vorgeschaltet installiert werden (Messung nicht in erwärmtem Wasser).
• Es wird empfohlen, den POD mit mehr als 20 cm Abstand von einem Winkelrohr der Rohrleitung zu installieren.
• Die Kabel der Sonden dürfen nicht in der Nähe von Hochspannungs-Netzkabeln verlegt werden.
Eine Sonde, die unkorrekt installiert wird, kann zu falschen Messungen und somit zu einem unsachgemäßen
Betrieb des TRi-Geräts führen. In diesem Fall haftet der Hersteller nicht, da eventuelle Fehlbetriebe nicht auf das
Gerät zurückzuführen sind.
5

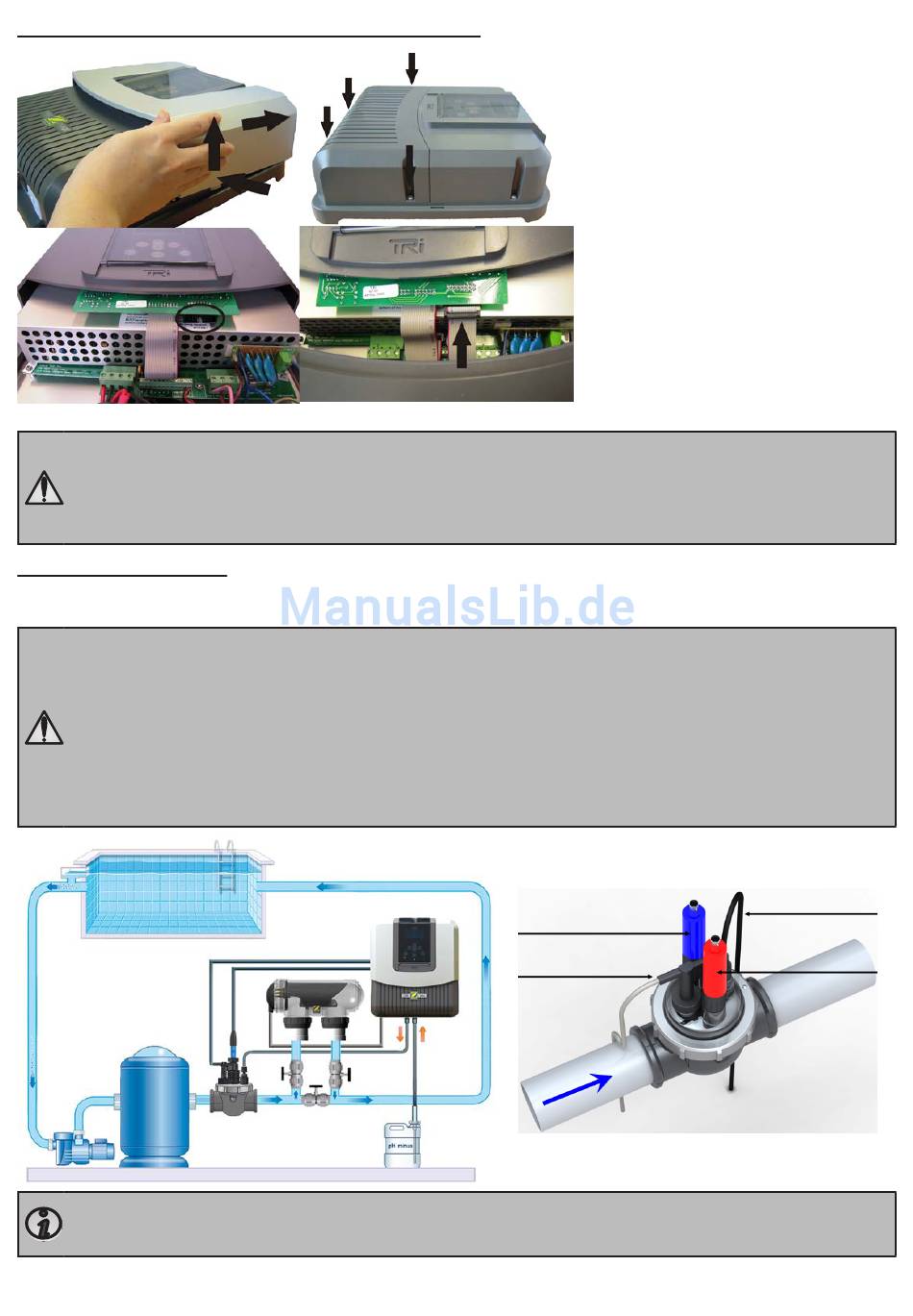

• Schalten Sie das Salzelektrolysegerät
Zodiac TRi aus; danach schalten Sie die
komplette Filtertechnik durch Trennung
der Hauptstromversorgung aus, sodass
die Anlage spannungsfrei ist.
• Schließen Sie die Absperrschieber der
Rohrleitungen.
• Entfernen Sie die silberne Verkleidung,
indem Sie an den Seiten zusammen
drücken und anschließend anheben.
Entfernen Sie die vier Schrauben, die
untere Blende an dem Gehäuse halten.
• Entfernen Sie die Blende, und nehmen
Sie das TRi pH- oder das TRi PRO-Modul.
• Schließen Sie das Kabelbündel des TRi
pH- oder des TRi PRO-Moduls an der
Buchse der TRi-Steuerkarte an.
• Positionieren Sie das TRi pH- oder das
pH-Sonde
Durchfluss-
wächter
Zirkulationsrichtung des Wassers
pH-Minus-Einsprit-
zung
ACL-Sonde
