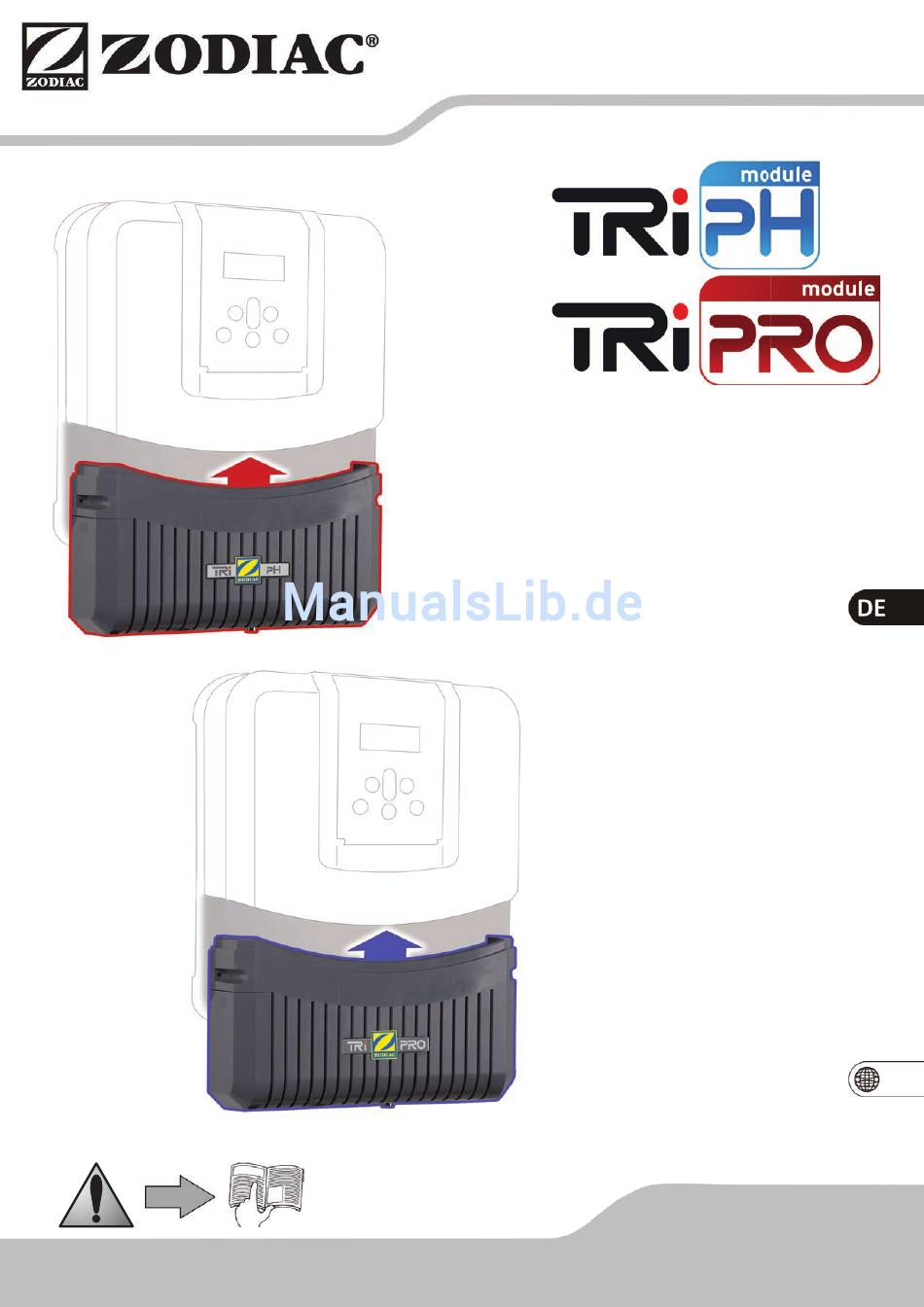

- Seite 1 Montage- und Gebrauchsanleitung Deutsch More languages on: www.zodiac-poolcare.com H0412500.A - 2013/08...
- Seite 2 • Jede unsachgemäße Installation kann zu Sachschäden oder schweren Verletzungen und sogar zum Tod führen. • Das Gerät muss sich außerhalb der Reichweite von Kindern befinden. • Das TRi pH- oder TRi PRO-Modul ist ausschließlich für die Verwendung von pH Minus (spezifische Flüssigkeit zur Schwimmbad-Wasseraufbereitung) vorgesehen. Die Verwendung anderer Produkte führt automatisch zum Verfall der Garantie.
-
Seite 3: Inhaltsverzeichnis
1.3 Technische Daten ............................3 2. Installation ..............................4 2.1 Vorbereitung des Schwimmbeckens: die Ausgewogenheit des Wassers ........4 2.2 Installation des TRi pH- oder des TRi PRO-Moduls ................5 2.3 Installation des POD ..........................5 3. Gebrauch ............................... 8 3.1 Aktivierung des Moduls... -
Seite 4: Informationen Vor Beginn Der Installation
Pufferlösung pH 7,5 Zubehörbeutel (Gegengewicht + Schlaunippel, Teflonband Schlauch für Ansaugung + Kronsäge 22 mm und Stopfen) Einspritzung (5 m lang) 1.2.2 TRi PRO-Modul TRi PRO-Modul pH-Sonde ACL-Sonde Kronsäge 22 mm Zubehörbeutel (Gegengewicht + Schlaunippel, Schlauch für Ansaugung + Pufferlösung... -
Seite 5: Installation
Das TRi ist dazu bestimmt, das Wasser im Schwimmbecken mit Hilfe der Salzelektrolysefunktion zu desinfizieren. Mit dem TRi pH-Modul hält es den pH-Wert Ihres Schwimmbeckens automatisch auf dem richtigen Niveau. Mit dem TRi PRO-Modul hält es den pH und den Chlorgehalt (ACL oder potenzieller Redox) Ihres Schwimmbeckens automatisch auf den richtigen Werten. -
Seite 6: Installation Des Tri Ph- Oder Des Tri Pro-Moduls
TRi PRO-Modul, drehen Sie die vier Schrauben wieder ein, und bringen Sie die silberne Verkleidung wieder an. • Stellen Sie die Stromversorgung erst dann wieder her, nachdem das TRi pH- oder das TRi PRO-Modul, der POD Elementeträger und die Einspritz-Rohrleitungen von pH Minus installiert wurden (siehe § 2.3.3). -
Seite 7: Installation Der Ph- Und Der Acl-Sonde
• Suchen Sie einen geradlinigen Rohrabschnitt mit passender Länge (mindestens 30 cm, ohne Winkelrohr). • Nehmen Sie den POD auseinander, um den unteren Teil mit 2 Bohrungen zu entfernen. • Drehen Sie den unteren Teil der Schelle um, und positionieren Sie diesen an der Stelle, an der er auf der Rohrleitung angebracht werden soll. -
Seite 8: Installation Der Einspritzleitung Des Ph Minus
• Führen Sie das freie Ende des Schlauchs durch die Bohrung in der Kappe, und bringen Sie das Gegengewicht aus Keramik sowie den Schrabnippel an. • Stellen Sie sicher, dass ALLE Anschlüsse korrekt und dicht sind, bevor das TRi pH- oder das TRi PRO-Modul in Betrieb genommen wird. -
Seite 9: Gebrauch
3. Gebrauch 3.1 Aktivierung des Moduls Die Steuerbox Zodiac TRi erfasst die Gegenwart eines TRi pH- oder eines TRi PRO-Moduls automatisch. Sie ist nun betriebsbereit für die pH-Dosierung durch das TRi pH-Modul oder pH-Dosierung und Clorproduktionsregelung durch das TRi PRO-Modul. -
Seite 10: Einstellung Des Sollwerts / Der Sollwerte
• Für die Abnahme der potenziellen Chlorproduktion: ACL-Sollwert verringern. Es wird empfohlen, den Gehalt freien Chlors im Schwimmbecken einige Tage nach der Installation des TRi PRO zu kontrollieren, um festzustellen, ob der Gehalt optimal ist (0,5 bis 2 ppm, siehe § 2.1). Entspricht das Niveau freien Chlors nach dieser Zeit nicht den Vorgaben, muss der ACL-Sollwert geändert werden. -
Seite 11: Die Peristaltische Pumpe
3.6 Die peristaltische Pumpe 3.6.1 Test / Ansaugen der peristaltischen Pumpe Nach der Installation empfiehlt es sich, die peristaltische Pumpe des TRi pH- oder des TRi PRO-Moduls zu testen und sie ansaugen zu lassen (System normalerweise selbstansaugend). • Vor der Durchführung des Tests der peristaltischen Pumpe stellen Sie sicher, dass alle Anschlüsse der Ansaugleitung und der pH-Minus-Einspritzleitung korrekt ausgeführt wurden. -
Seite 12: Wartung
• Drücken Sie auf , um die peristaltische Pumpe zu aktivieren ("DOSIERUNG ON") oder zu deaktivieren ("DOSIERUNG OFF"). 4. Wartung 4.1 Reinigung der Sonde(n) • Ist das Sondenende mit einer Fettschicht überzogen (Ablagerungen von Kosmetika, Sonnencreme usw.), lässt man es ein paar Minuten in lauwarmer Seifenlauge einweichen. Achtung, verwenden Sie hierzu kein Waschmittel, sondern Geschirrspülmittel. -
Seite 13: Produktregistrierung
Registrieren Sie Ihr Produkt auf unserer Website: Sie erfahren zuerst von unseren Neuheiten und Sonderangeboten. Helfen Sie uns, die Qualität unserer Produkte weiter zu verbessern. Australia – New Zealand www.zodiac.com.au Europe, South Africa & Rest of the World www.zodiac-poolcare.com H0412500.A - DE - 2013-08... - Seite 14 Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
